ISB-89/1

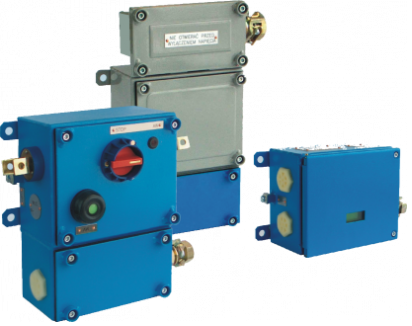

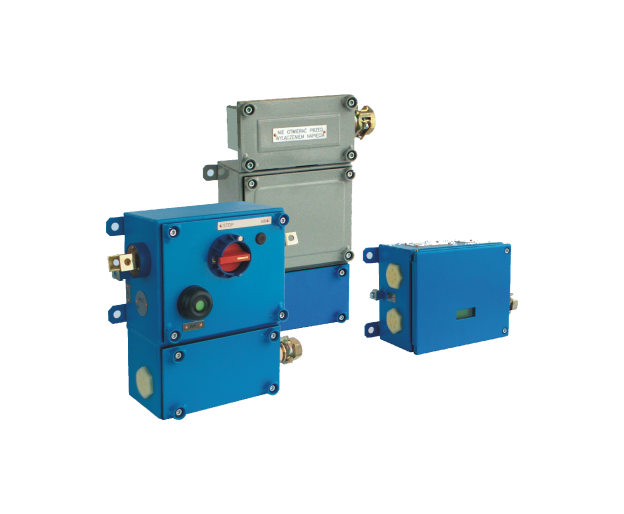

ISB-89/1 ISKROBEZPIECZNY SYSTEM BLOKAD
Iskrobezpieczny system blokady ISB-89/1 służy do sterowania napędami maszyn i urządzeń górniczych.
System ISB-89/1 tworzą następujące urządzenia:
• sygnalizator blokady iskrobezpieczny SBI-89/1 (1 sztuka umieszczona zawsze na początku systemu)
• sygnalizator przelotowy iskrobezpieczny SPI-89/1 (max. 99 sztuk)
• zasilacz iskrobezpieczny sieciowy ZSI-94/1 (1 sztuka).
Maksymalna rozpiętość systemu wynosi 10 km. Ilość zastosowanych sygnalizatorów przelotowych zależy od koncepcji budowy systemu oraz odległości, jaka potrzebna jest pomiędzy sygnalizatorami.
Funkcje:
- wyłączanie i blokada rozruchu maszyn i urządzeń górniczych,
- kontrola ciągłości linii transmisyjnej,
- lokalizacja miejsca wyłączenia napędów,
- lokalizacja uszkodzonego odcinka linii transmisyjnej.
|
Linia transmisyjna |
|
|
3 x 1,5 mm2 |
|
10 km |
|
Parametry |
|
|
od 25 do 35 Hz |
|
2 Vpp ± 0,5 Vpp |
|
6 – 10 sek. |
|
Uzn = 15 V DC + 0,5- 1,5 V |
|
Stopień ochrony SBI-89/1 i SPI-89/1 |
IP 54 |
|
Zakres temperatury pracy |
od +5°C do +40°C |
|
Wymiary i masa sygnalizatora SBI-89/1 |
320 x 156 x 115 mm, ok. 5 kg |
|
Wymiary i masa sygnalizatora SPI-89/1 |
316 x 255 x 130 mm, ok. 6,5 kg |
| Parametry obwodów wejsciowych i wyjsciowych: | |
| SYGNALIZATOR SBI-89/1 | |
|
Ui = 15,8 V, Li = 0, Ci = 0 |
|
Uo = 9,6 V, Io = 7 mA, Lo = 20 mH, Co = 2 µF |
|
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
Uo = 15,8 V, Io = 77 mA, Li = 10 mH, Ci = 2 µF |
|
SYGNALIZATOR SPI-89/1 |
|
|
Ui = 15,8 V, Li = 0, Ci = 0 |
|
UI = 15,8 V, Ii = 8 mA, Li = 0, Ci = 0 |
|
Ui = 15,8 V, Ii = 14 mA, Li = 0, Ci = 0 |
