EM283

EM283

Certyfikat:

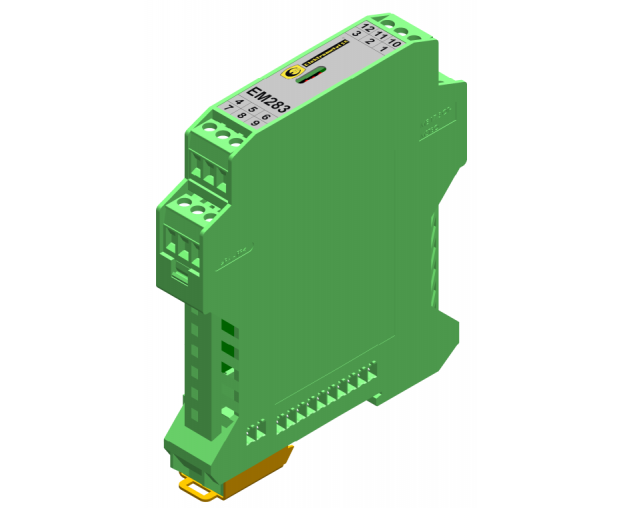

EM283 – moduł wyjściowy posiadający dwa wyjścia dwustanowe w tym jedno z kontrolą wysterowania oraz układ transmisji szeregowej systemu ELSAP-01. Posiada również zintegrowany układ zasilania umożliwiający zasilanie sterownika bez potrzeby stosowania modułu EM220. Moduł przeznaczony jest do emulacji urządzenia UMC-01/2 w przypadku potrzeby współpracy systemu ELSAP-05/P z systemami automatyzacji przenośników starszej generacji.

Pełny opis
Moduł EM283 posiada dwa wyjścia dwustanowe, w tym jedno z kontrolą wysterowania oraz łącze szeregowe do transmisji dwukierunkowej. Moduł służy również do doprowadzenia zasilania do magistrali lokalnej (dla wszystkich modułów przyłączonych do magistrali). Użytkownicy i służby techniczne przed przystąpieniem do samodzielnego montażu EM283 mają obowiązek szczegółowego zapoznania się z treścią niniejszej instrukcji obsługi. Znajomość treści zawartej w instrukcji pozwoli użytkownikowi na właściwe wykorzystanie i obsługiwanie modułu, oraz zapewni właściwe funkcjonowanie modułu.
Cechy/Specyfikacja Techniczna
Parametry podstawowe modułu EM283
Nazwa parametru Wartość (jednostka)
Znamionowe napięcie zasilania 12÷15VDC
Maksymalny pobór prądu 225mA/1,5A*
Oznakowanie ATEX M1 Ex ia I Ma
Numer certyfikatu badania typu WE FTZU 04 ATEX 0366X
Stopień ochrony IP20
Zakres temperatury otoczenia -20°C ÷ +40°C
Maksymalna średnica przewodu złącza Combicon 2,5mm2
Ilość sygnałów wyjściowych napięciowych 2 (Z3, Z4)
Masa 0,2 kg
Wymiary zewnętrzne 114,5 x 99 x 17,5 mm

* 1,5A to maksymalna wartość prądu w przypadku, gdy moduł dostarcza zasilanie na magistralę. 225mA to maksymalna wartość prądu w przypadku, gdy moduł czerpie zasilanie z magistrali.
