Zasilacz iskrobezpieczny redundantny typu ZISR-18

Najważniejsze cechy:

•     dwa całkowicie odseparowane dopływy, jeden odpływ
•     brak efektu "przełączenia" przy wyłączeniu jednego ze źródeł zasilania
•     szeroka możliwość konfiguracji napięć i prądów wyjściowych,
•     wyjście zasilacza kategorii „ib” zasilany napięciem 42VAC do 250VAC,
•     znaczna odporność na uszkodzenia mechaniczne, chwilowe zwyżki napięcia, zwarcie wyjścia oraz przegrzanie,
•     wyświetlacz LCD informujący o aktualnych parametrach pracy zasilacza,
•     przekaźniki potwierdzające załączenie odpływu oraz złącze komunikacji RS-485.

Konstrukcja zasilaczy ZISR-18 bazuje na sprawdzonych rozwiązaniach stosowanych w znanej i sprawdzonej rodzinie zasilaczy ZISD-15. Obudowa zasilacza ZISR-18 mieści dwa niezależne bloki zasilające.
Zasilacz zapewnia poprawną pracę przy zasilaniu z dowolnego dopływu. Przy zasilaniu z obu dopływów, pobierana moc jest dzielona pomiędzy oba dopływy zasilania. Dzięki czemu, przy spadku napięcia na jednym z dopływów zasilacz przechodzi płynnie na pobieranie mocy z drugiego dopływu. Odpływ iskrobezpieczny może być wyposażony w jeden z poniższych modułów zasilających:

    napięcie iskrobezpieczne 12V, wydajność prądowa 0,85A, nieograniczona długość przewodu*
    napięcie iskrobezpieczne 12V, wydajność prądowa 1,45A, długość przewodu max. 450m*
    napięcie iskrobezpieczne 12V, wydajność prądowa 1,9A, długość przewodu max. 145m*
    napięcie iskrobezpieczne 15V, wydajność prądowa 0,85A, nieograniczona długość przewodu*
    napięcie iskrobezpieczne 15V, wydajność prądowa 1,45A, długość przewodu max. 450m*
    napięcie iskrobezpieczne 15V, wydajność prądowa 1,9A, długość przewodu max. 145m*

* - dotyczy przewodu o przekroju do 2 x 4mm2.

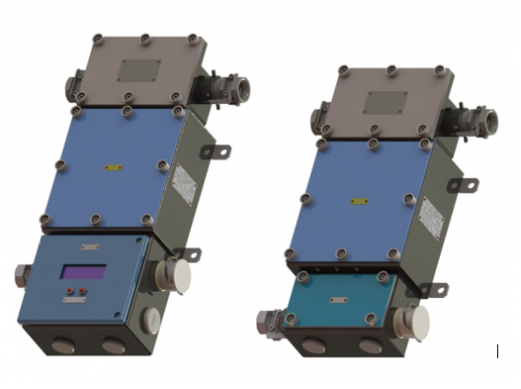

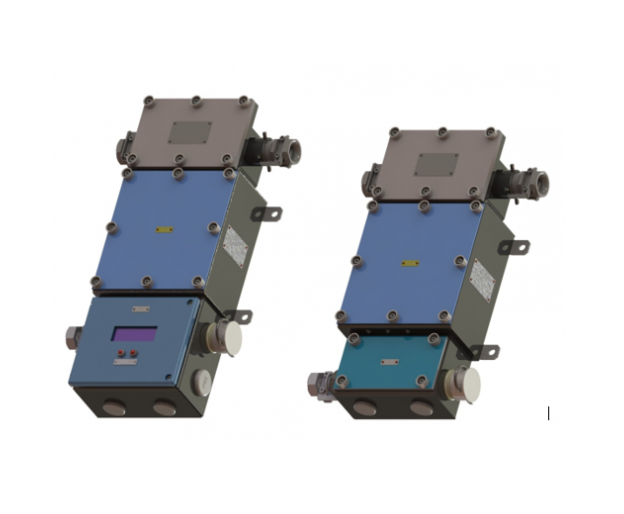

Takie rozwiązanie daje bardzo duże możliwości konfiguracji a tym samym dostosowuje urządzenie do konkretnych zastosowań. Przykładową aplikacją jest zasilanie urządzeń wymagających podtrzymania pracy np. poprzez zasilanie z dwóch niezależnych źródeł. Bardzo duży nacisk został położony na maksymalne zwiększenie odporności na uszkodzenia zarówno mechaniczne, jak i pochodzące od strony sieci zasilającej. Zasilacz poprawnie pracuje przy napięciach z przedziału 42÷250 VAC. Dodatkowo cechuje się odpornością na chwilowe zwyżki napięcia występujące np. podczas wyłączania głównych odbiorów. Każdy z modułów zasilających posiada zabezpieczenia termiczne oraz zwarciowe. Zasilacze dostępne są w dwóch wykonaniach: z modułem komunikacji oraz bez modułu komunikacji. Wykonanie z modułem komunikacji posiada:

•     wyjścia przekaźnikowe, potwierdzające poprawną pracę odpływu,
•     złącze komunikacji szeregowej RS-485 umożliwiające przesyłanie danych do wizualizacji,
•     wyświetlacz LCD wskazujący napięcie i prąd odpływu, napięcie po stronie sieci zasilającej po każdej ze stron dopływu oraz aktualną godzinę,
•     dwie dwukolorowe diody LED umiejscowione na przedniej ściance, sygnalizujące stan pracy (zielony – praca poprawna, czerwony – przeciążenie / awaria).

Dane techniczne ZISR-18
Nazwa parametru	Wartość (jednostka)
Znamionowe napięcie zasilania	42V - 250VAC + 0% -5%,
Częstotliwość napięcia zasilającego	50-60Hz
Moc maksymalna	100W
Prąd maksymalny	3,5A
Suma prądu wejściowego typowo [A] Uwy = 15V (suma prądu dopływu A i B) Zasilanie dwustronne	Iwy[A] Uin [Vac]	0,85A	1,45A	1,90A
	42Vac	0,71A	1,03A	1,33A
	133Vac	0,25A	0,37A	0,46A
	230Vac	0,18A	0,25A	0,30A
Suma mocy wejściowej typowo [W] Uwy = 15V (suma mocy dopływu A i B) Zasilanie dwustronne	Iwy[A] Uin[Vac]	0,85A	1,45A	1,90A
	42Vac	22W	32W	46W
	133Vac	20W	30W	40W
	230Vac	24W	33W	40W
Prąd wejściowy pojedynczego dopływu (drugi dopływ odłączony) Zasilanie jednostronne Uwy=15V	Iwy[A] Uin [Vac]	0,85A	1,45A	1,90A
	42Vac	0,60A	0,99A	1,34A
	133Vac	0,23A	0,35A	0,45A
	230Vac	0,16A	0,23A	0,28A
Moc wejściowa pojedynczego dopływu (drugi dopływ odłączony) Zasilanie jednostronne Uwy=15V	Iwy[A] Uin [Vac]	0,85A	1,45A	1,90A
	42Vac	20W	34W	47W
	133Vac	18W	29W	38W
	230Vac	20W	30W	38W
Oznakowanie ATEX	I M2 Ex db mb [ib] I Mb
Numer certyfikatu badania typu WE	JSHP 18 ATEX 0025X
Czas startu zasilacza typ.	<4s.
Wpust kablowy ognioszczelny	WKE 17-23
Szybkość stabilizacji napięcia i prądu wyjściowego (dla najgorszego warunku: ΔI=1,45A & ΔU=15V)	typ 6,5ms.
Maksymalny przekrój przewodów dla komory przyłączeniowej ognioszczelnej	10mm2
Maksymalny przekrój przewodów wyjść iskrobezpiecznych	4mm2
Zakres temperatury otoczenia	-20 °C do 40 °C
Wilgotność dopuszczalna (w temperaturze 40°C)	95%
Stopień ochrony	IP65
Masa	22kg – 25kg
Wymiary zewnętrzne	Wg. załączników
