ISE-17

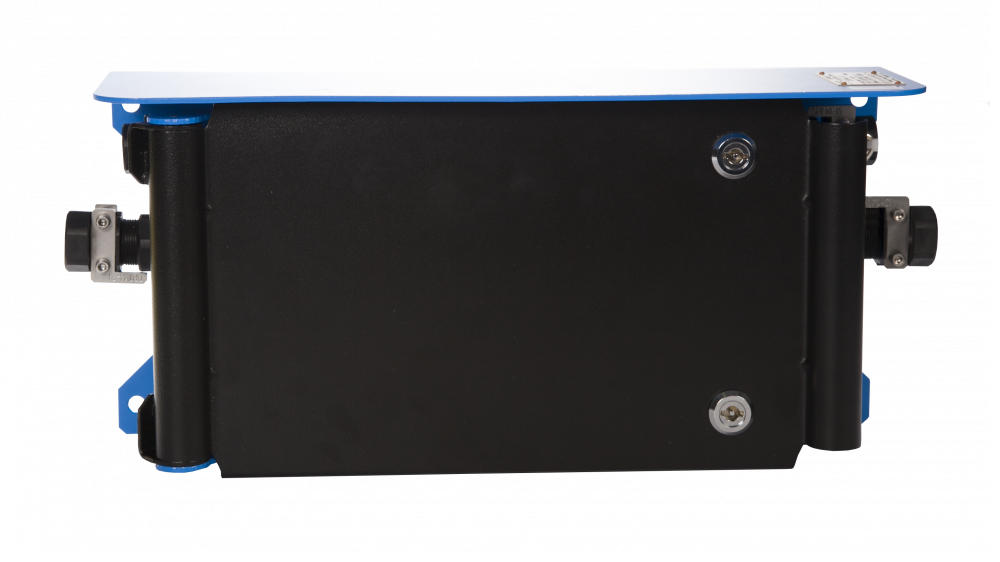

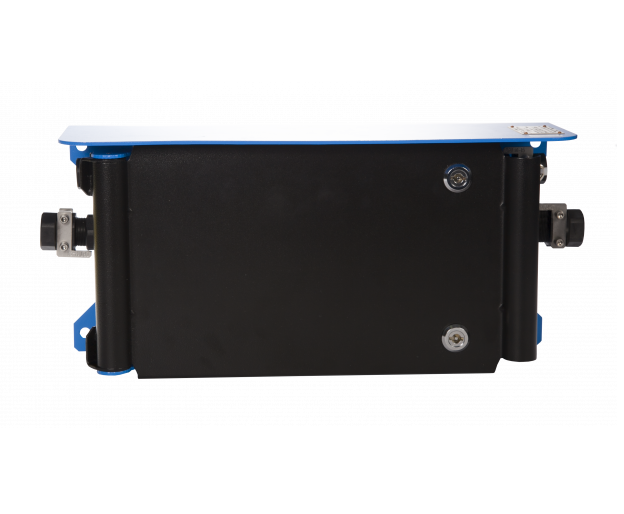

Iskrobezpieczny Switch Ethernetowy ISE-17
Certyfikat:
Iskrobezpieczny switch ethernetowy ISE-17 jest małą lokalną przełącznicą, wyposażoną w switch Ethernetowy EFI-BRI-13, posiadającą dwa porty światłowodowe 100baseFX [op is] oraz trzy miedziane 100baseTX. Typowo przełącznica wykorzystywana jest jako mediakonwerter umożliwiający dołączenie kamer i / lub sterowników, wyposażonych w złącze miedziane 100baseTX, do światłowodowej sieci kopalnianej. Dwa złącza światłowodowe pozalają na przelotowe przyłączenie do sieci.
Pełny opis
Switch jest wyposażony w moduł EFI-BRI-13 lub EFI-BRI-13/B (z wbudowanym akumulatorowym zasilaniem buforowym). Urządzenie służy do przekazywania ramek pomiędzy segmentami sieci komputerowej z doborem portu. W urządzeniu dostępne są 3 porty 100Base-TX (złącza typu RJ45) oraz 2 porty 100Base-FX (złącza typu SC).
W wykonaniu 1 w przypadku wystąpienia przerw zasilania urządzenie zapewnia ciągłość pracy przy zasilaniu z zabudowanego akumulatora
Iskrobezpieczny switch ethernetowy ISE-17 jest złożony z modułu EFI-BRI-13 lub EFI-BRI13/B zabudowanego w certyfikowanej obudowie iskrobezpiecznej typu SM-300. Zaciski portów 100Base-TX oraz zaciski zasilania wyprowadzono na listwę zaciskową. Urządzenie wyposażone we wpusty DP lub DPT umożliwiające podłączenie zewnętrznego zasilacza iskrobezpiecznego oraz torów transmisji ethernetowej.
W wykonaniu 1 w przypadku wystąpienia przerw zasilania urządzenie zapewnia ciągłość pracy przy zasilaniu z zabudowanego akumulatora
Iskrobezpieczny switch ethernetowy ISE-17 jest złożony z modułu EFI-BRI-13 lub EFI-BRI13/B zabudowanego w certyfikowanej obudowie iskrobezpiecznej typu SM-300. Zaciski portów 100Base-TX oraz zaciski zasilania wyprowadzono na listwę zaciskową. Urządzenie wyposażone we wpusty DP lub DPT umożliwiające podłączenie zewnętrznego zasilacza iskrobezpiecznego oraz torów transmisji ethernetowej.
Cechy/Specyfikacja Techniczna
| Nazwa paramteru | Wartość (jednostka) |
| ISE-17 wykonanie 1 | |
| Znamionowe napięcie zasilania | 12 - 15 VDC |
| Maksymalny pobór prądu | 400mA |
| Osnakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Czas pracy przy zasilaniu z wewnętrznej baterii | 8h |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | - 20 do 40 st.C |
| Masa | ok. 12kg |
| Wymiary zewnętrzne | 492 x 240 x 150 mm |
| Nazwa paramteru | Wartość (jednostka) |
| ISE-17 wykonanie 2 | |
| Znamionowe napięcie zasilania | 12 - 15 VDC |
| Maksymalny pobór prądu | 350mA |
| Osnakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | - 20 do 40 st.C |
| Masa | ok. 12kg |
| Wymiary zewnętrzne | 492 x 240 x 150 mm |
