SPSG-16

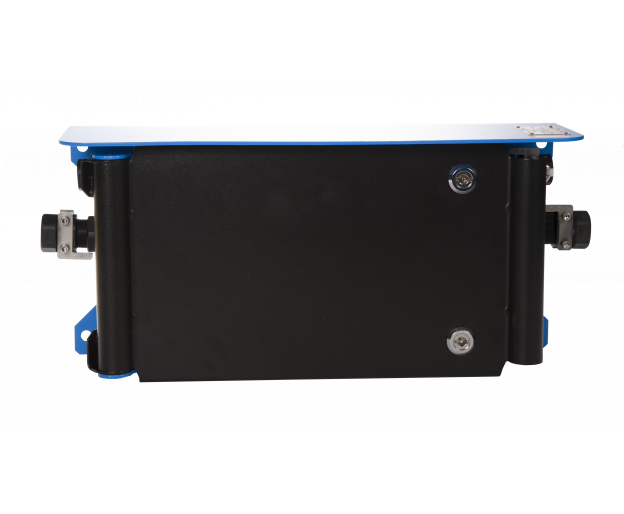

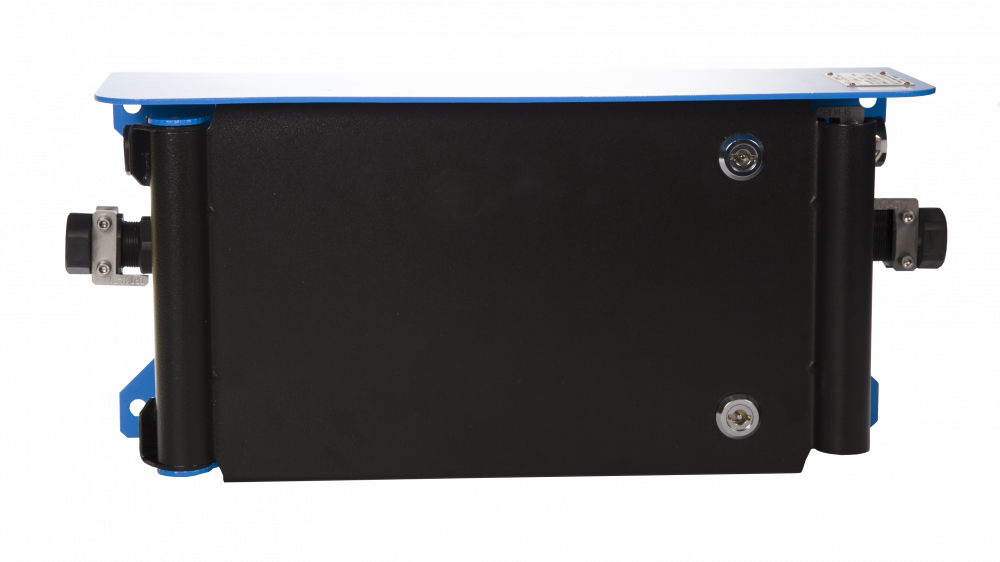

Serwer portów szeregowych SPSG-16
Certyfikat:
SPSG-16 umożliwia konwersję transmisji RS485, RS422 lub RS232 (np. w standardzie MODBUS RTU) na transmisję TCP dostępną przez port 100Base-TX (złącze RJ45) lub 100Base-FX (złącze SC).
Urządzenie SPSG-16 wyposażone jest w moduł EFI-CON-13 lub EFI-CON-13/B (z wbudowanym akumulatorowym zasilaniem buforowym) i opcjonalnie w EFI-BRI-13.
W wykonaniu 1 w przypadku wystąpienia przerw zasilania urządzenie zapewnia ciągłość pracy przy zasilaniu z zabudowanego akumulatora.
Urządzenie SPSG-16 wyposażone jest w moduł EFI-CON-13 lub EFI-CON-13/B (z wbudowanym akumulatorowym zasilaniem buforowym) i opcjonalnie w EFI-BRI-13.
W wykonaniu 1 w przypadku wystąpienia przerw zasilania urządzenie zapewnia ciągłość pracy przy zasilaniu z zabudowanego akumulatora.
Pełny opis
Serwer portów szeregowych SPSG-16 jest złożony z modułu EFI-CON-13 lub EFI-CON-13/B i opcjonalnie modułu EFI-BRI-13 zabudowanych w certyfikowanej obudowie iskrobezpiecznej typu SM300. Zaciski portów transmisji szeregowej, zaciski portu 100Base-TX orz zaciski zasilania wyprowadzono na listwę zaciskową. Urządzenie wyposażone we wpusty DP lub DPT umożliwiające podłączenie zewnętrznego zasilacza iskrobezpiecznego oraz torów transmisji szeregowej i Ethernetu.
Cechy/Specyfikacja Techniczna
SPSG-16 wykonanie 1 (z modułem EFI-CON-13/B z zasilaniem buforowym)
SPSG-16 wykonanie 2 (z modułem EFI-CON-13 bez zasilania buforowego)
SPSG-16 wykonanie 4 (z modułem EFI-CON-13 oraz EFI-BRI-13)
SPSG-16 wykonanie 1 (z modułem EFI-CON-13/B z zasilaniem buforowym)
| Nazwa paramteru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 - 15 VDC |
| Maksymalny pobór prądu | 370mA |
| Osnakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | - 20 do 40 st.C |
| Masa | ok. 12kg |
| Wymiary zewnętrzne | 492 x 240 x 150 mm |
SPSG-16 wykonanie 2 (z modułem EFI-CON-13 bez zasilania buforowego)
| Nazwa paramteru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 - 15 VDC |
| Maksymalny pobór prądu | 320mA |
| Osnakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | - 20 do 40 st.C |
| Masa | ok. 12kg |
| Wymiary zewnętrzne | 492 x 240 x 150 mm |
SPSG-16 wykonanie 4 (z modułem EFI-CON-13 oraz EFI-BRI-13)
| Nazwa paramteru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 12 - 15 VDC |
| Maksymalny pobór prądu | 320mA |
| Osnakowanie ATEX | I M1 Ex ia [op is Ma] I Ma |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | - 20 do 40 st.C |
| Masa | ok. 12kg |
| Wymiary zewnętrzne | 492 x 240 x 150 mm |
