EMFOS-18

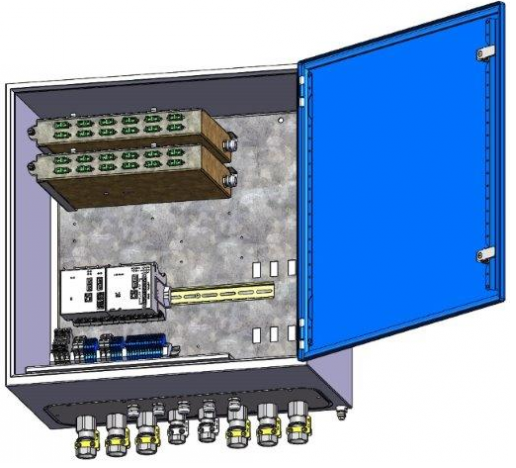

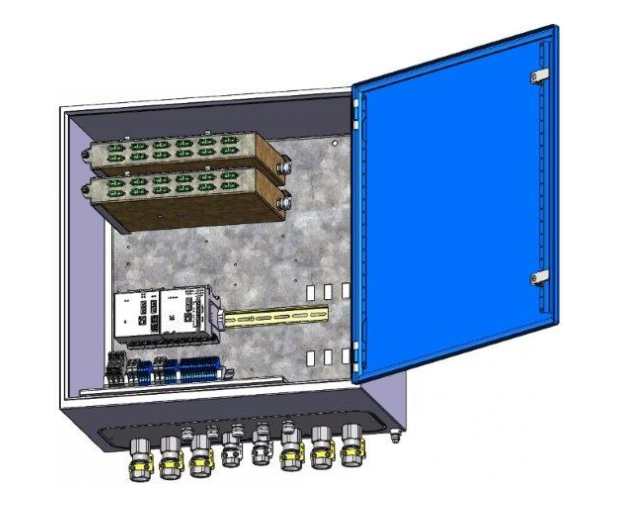

Przełącznica światłowodowa EMFOS-18
Każdy przewód magistralny posiada oddzielną tacę światłowodową, poniżej której znajduje się szyna DIN, na której można montować iskrobezpieczne aktywne moduły sieciowe np. moduły EFI.
Zależnie od potrzeb mogą to być switche światłowodowe lub serwery portów szeregowych, zarówno w wersji z zewnętrznym podtrzymaniem akumulatorowym, jak i bez.
Przełącznica EMFOS-18 zbudowana jest w oparciu o certyfikowane moduły.
Wewnątrz przełącznicy mogą być zabudowane:
- moduły aktywne typu EFI-xxx-13 i EFI-xxx-13/B
- kasety krosownicze (max.3szt.)z zabudowanymi tackami na spawy światłowodowe oraz adapterami typu duplex SC/PC lub SC/APC(1kaseta =12szt adapterów DX)
- kasety PS-DIN-18 ( 1kaseta = 8szt. adapterów LC/PC bądź SC/PC)
- listwa zaciskowa z wyprowadzonymi zaciskami modułów EFI-xxx
Obudowa wykonana jest z blachy stalowej ( lub nierdzewnej) , zamknięta pokrywą z zastosowaniem uszczelki, zapewniając odpowiedni stopień IP. Wejścia i wyjścia przewodowe modułów wyprowadzone są na listwie zaciskowej. W dolnej części obudowy znajdują się wpusty kablowe do wprowadzenia kabli zasilających, transmisyjnych oraz światłowodów. W zależności od zastosowanych przepustów zakres średnic dławionych przewodów mieści się od 3mm do 35mm.
|
Dane techniczne Przełącznica EMFOS-18 |
|
|
Nazwa parametru |
Wartość (jednostka) |
|
Znamionowe napięcie zasilania |
12-15 V DC /iskrobezpieczne/ |
|
Prąd znamionowy |
200-1500mA / w zal. od konf./ |
|
Oznakowanie ATEX |
I M1 Ex ia [op is Ma] I Ma |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatury otoczenia |
-20 °C do 40 °C |
|
Masa |
W zal. od konfiguracji 15-30kg |
|
Wymiary zewnętrzne |
W zależności od zastosowanej obudowy max. 1200 x 1000 x 350 mm |
