TDS-16
KONWERTER TDS-16
Certyfikat:

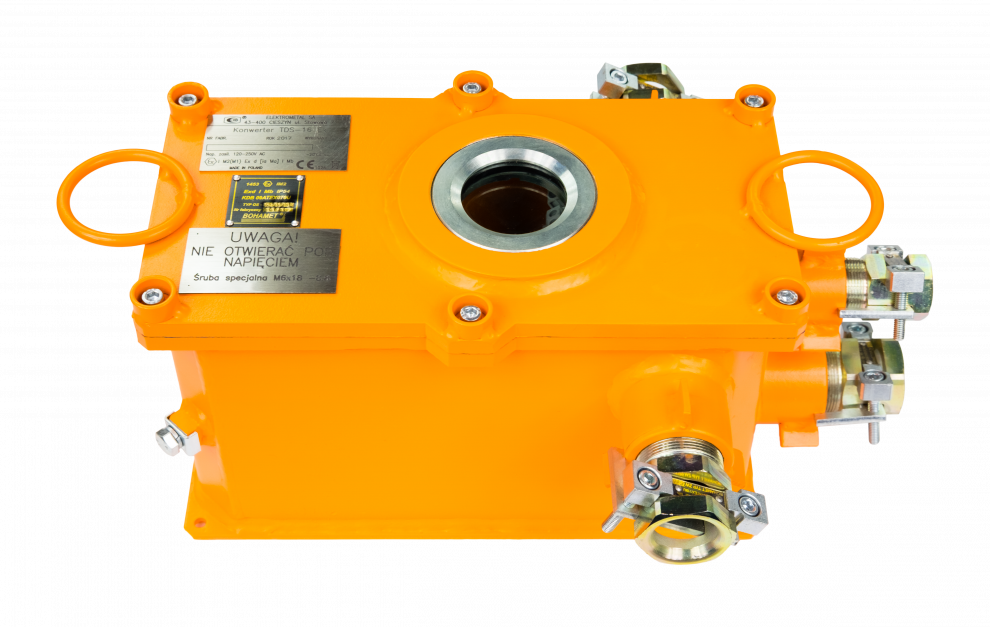

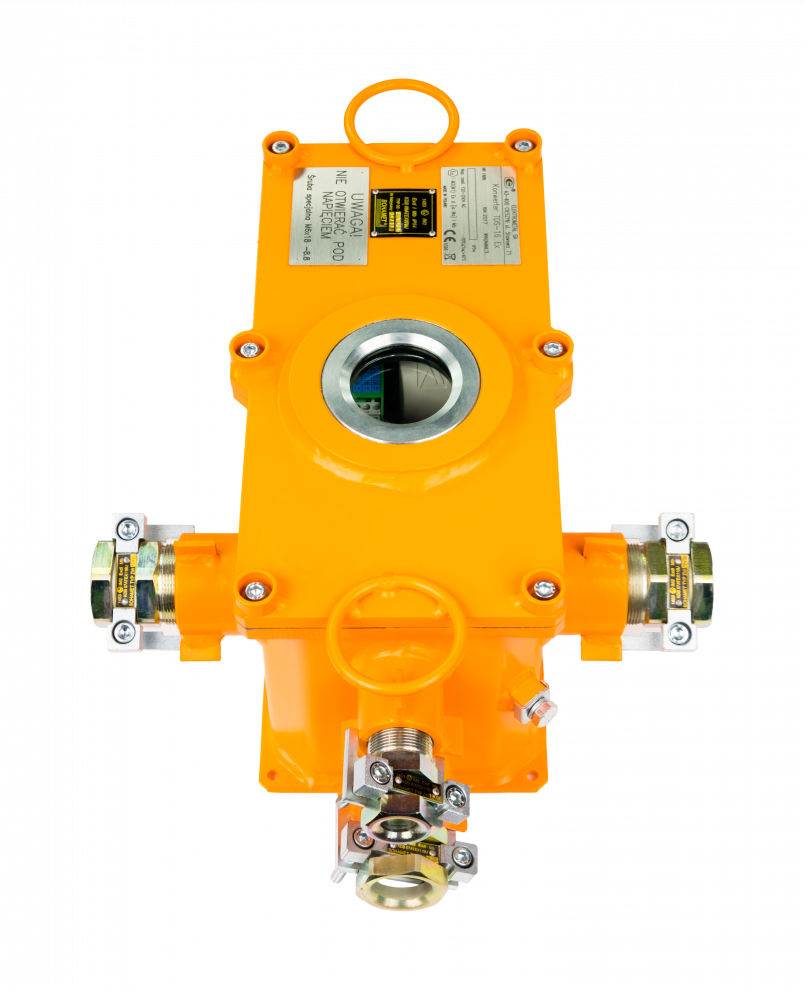

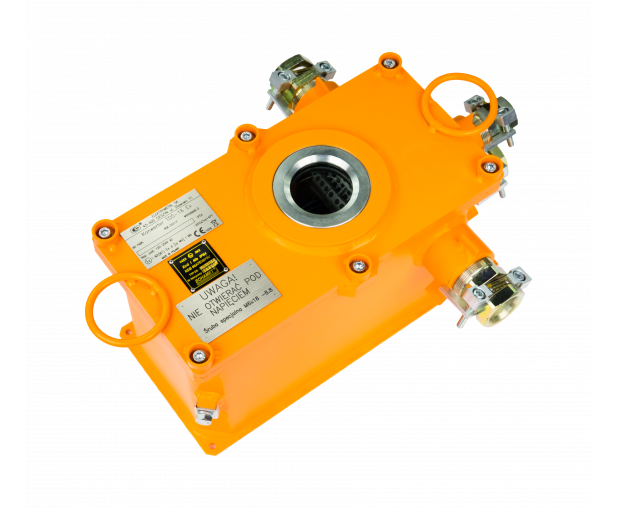

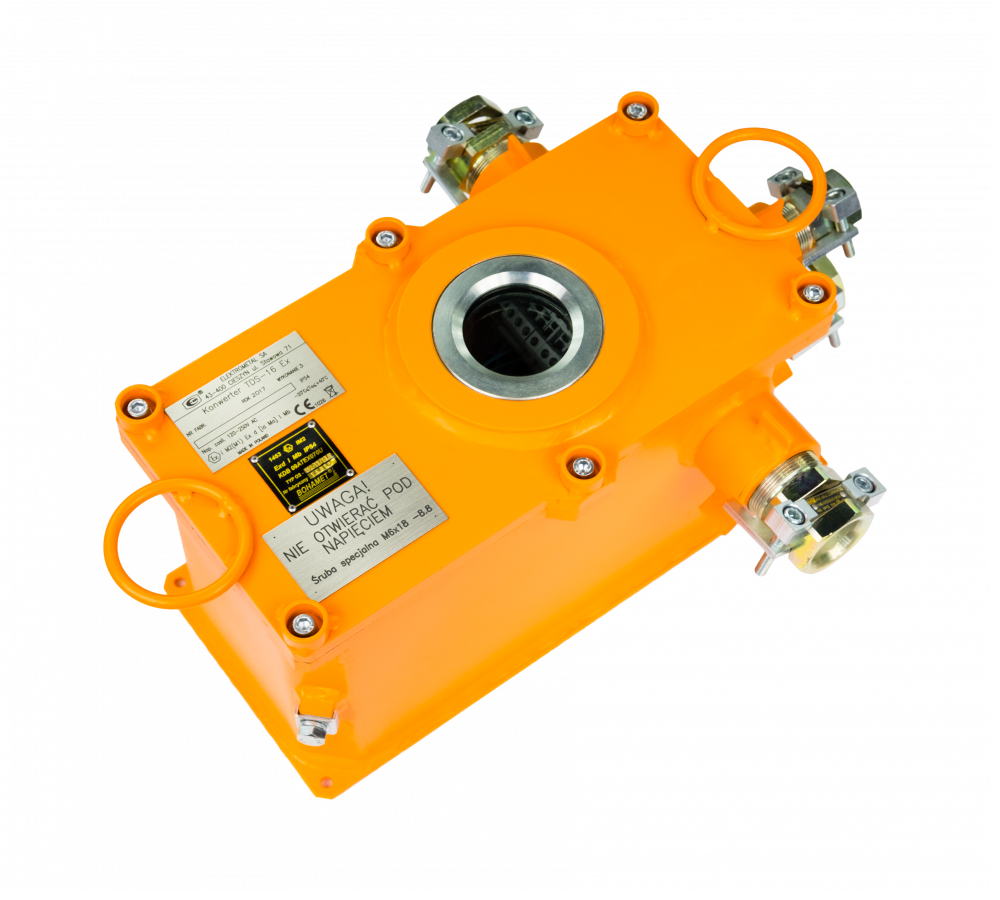

Konwerter TDS-16 Ex pozwala na transmisję sygnału Ethernet za pośrednictwem stkrętki teletechnicznej z wykorzystaniem modemu DSL. Umożliwia transmisję dancych na odległość do kilku kilometrów przy prędkości w zakresie od 192kbit/s do 15,3Mbit/s.
Pełny opis

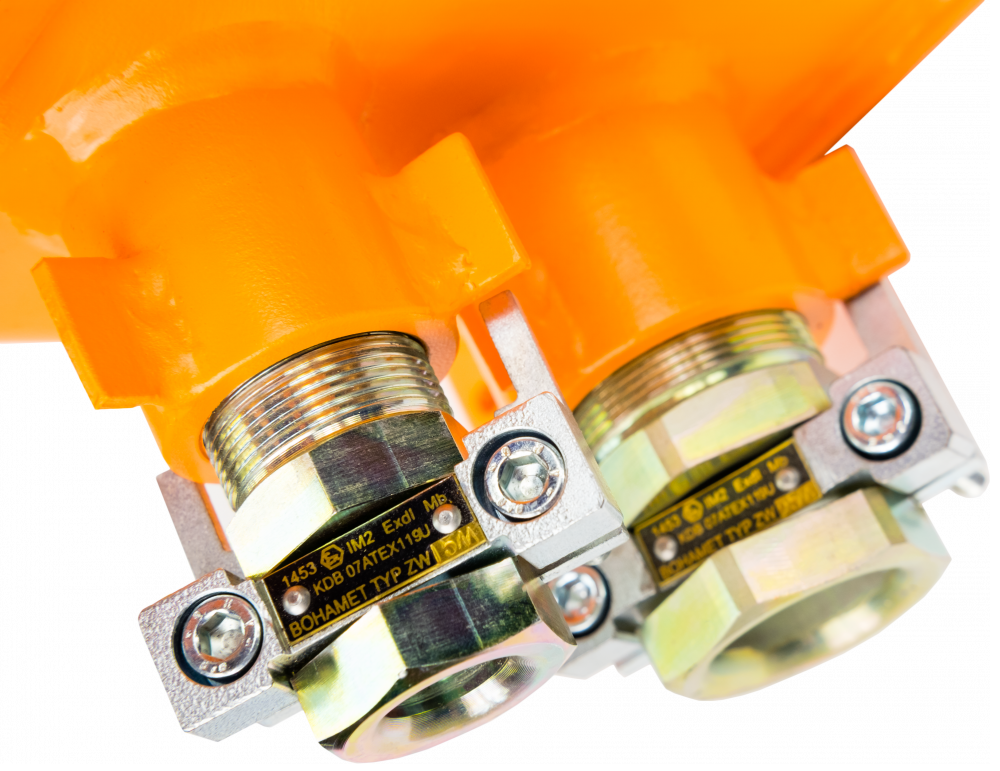

Konwerter przystosowany jest do pracy jako połączenie punkt - punkt i może być wtedy zastosowany do transmisji danych pod ziemią między dowma urządzeniami TDS-16Ex lub do zestawienia połączenia między cześcią podziemną zakładu górniczego a powierzchnią. Konwerter jest całkowicie transparentny dla przesyłanych danych. Komunikuje się z urządzeniami zewnętrznymi za posrednictwem złącza światłowodowego Ethernet 100BaseFX [op is] lub miedzianego 100BaseTX. Zasilany jest z zasilacza iskrobezpiecznego napięciem 12VDC lub 15VDC. Dla zapewnienia maksymalnej elastyczności podczas zabudowy, obudowa konwertera została wyposażona w zestaw wpustów ognioszczelnych umożliwiających szeroką konfigurację sposobu podłaczenia zasilania oraz przewodów Ethernetowych, zarówno miedzianych jak i światłowodowych. Złącza komunikacyjne, zarówno Ethernet jak i DSL posiadają poziom zabezpieczenia "ia"
Cechy/Specyfikacja Techniczna
|
Nazwa |
Typy przyłączy sygnału Ethernet |
|
TDS-16 Ex wyk. 1 |
Przewodowy 100BaseTX |
|
TDS-16 Ex wyk. 2 |
Światłowodowy 100BaseFX |
|
TDS-16 Ex wyk. 3 |
Przewodowy 100BaseTX lub Światłowodowy 100BaseFX (przełączane) |
|
Dane techniczne TDS-16 Ex |
|
|
Nazwa parametru |
Wartość (jednostka) |
|
Znamionowe napięcie zasilania |
12 ÷ 15 VDC |
|
Maksymalny pobór prądu |
wyk. 1 - 240 mA (12 VDC); 200 mA (15 VDC) wyk. 2,3 - 360 mA (12 VDC); 320 mA (15 VDC) |
|
Oznakowanie ATEX |
wyk. 1 - I M2(M1) Ex d [Ma] I Mb wyk. 2,3 - I M2(M1) Ex d [op is Ma] I Mb |
|
Stopień ochrony |
IP54 |
|
Zakres temperatury otoczenia |
-20 °C do 40 °C |
|
Masa |
18kg |
|
Wymiary zewnętrzne |
380x184x310 |
