PLC-FIL-16

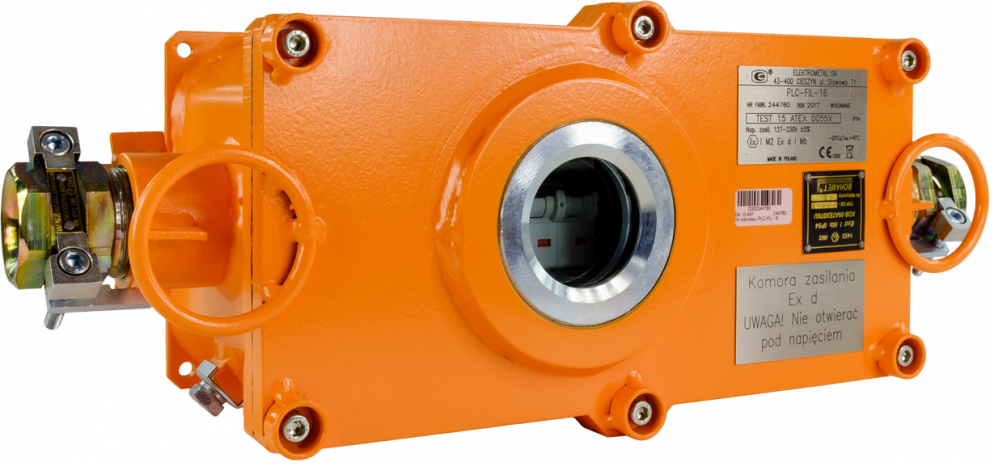

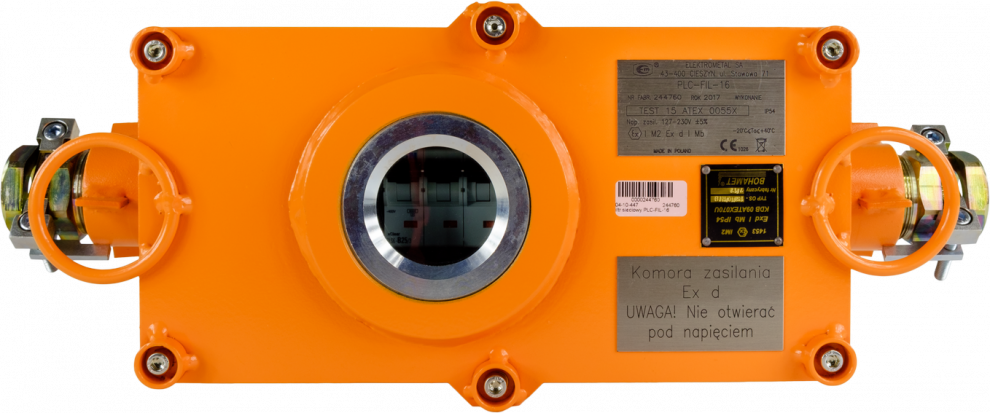

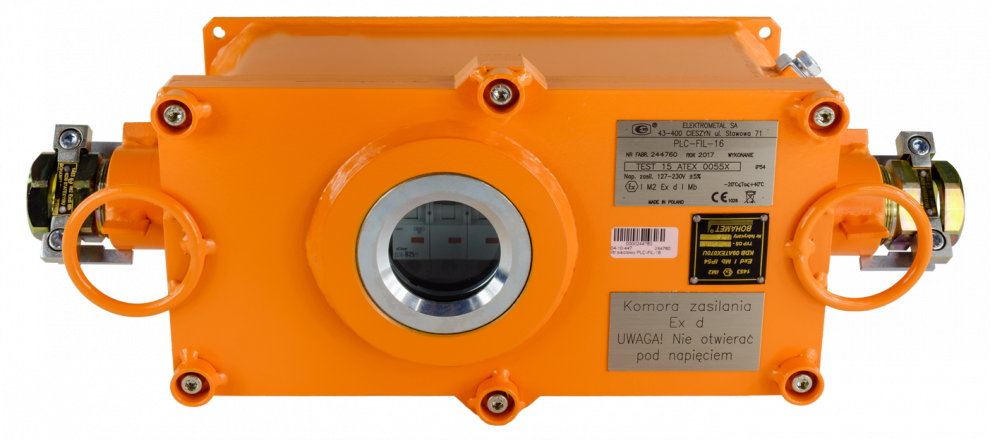

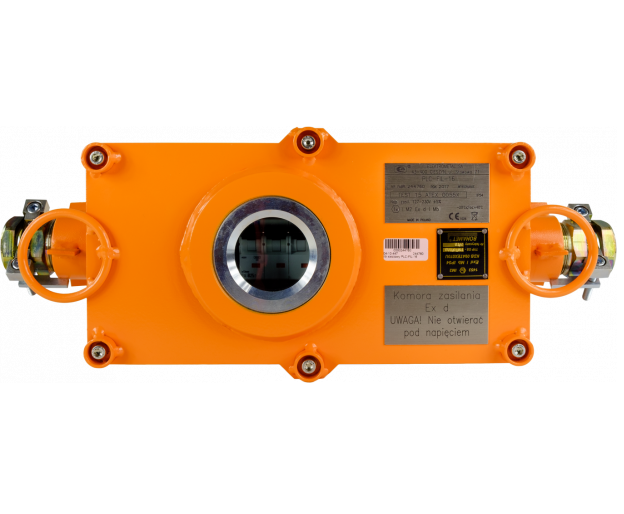

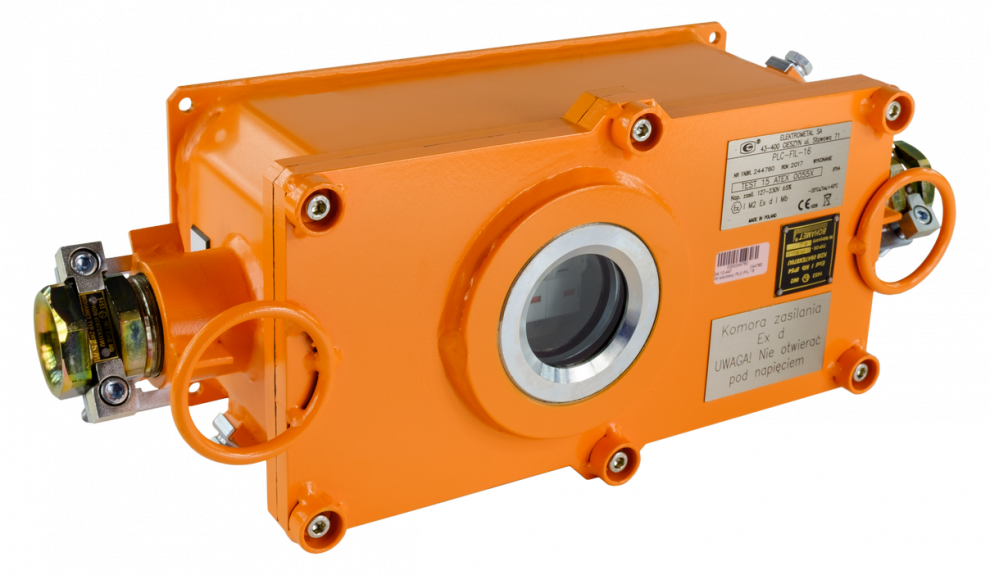

Filtr sieciowy PLC-FIL-16
Certyfikat:
Filtr sieciowy PLC-FIL-16 zabezpiecza sieć PLC przed zakłóceniami przenoszącymi się za pośrednictwem przewodów zasilających, generowanych przez inne urządzenia elektryczne np. silniki elektryczne, tyrystorowe układy "soft-start", przemienniki częstotliwości, itp.
Dodatkowo pełni funkcję zabezpieczenia antyprzepięciowego.
Może pracować jako element systemu PLC-16 lub jako osobne urzadzenie filtrujące napięcie zasilające np. w instalacjach oświetleniowych.
Dodatkowo pełni funkcję zabezpieczenia antyprzepięciowego.
Może pracować jako element systemu PLC-16 lub jako osobne urzadzenie filtrujące napięcie zasilające np. w instalacjach oświetleniowych.
Pełny opis
Filtr sieciowy PLC-FIL-16 zabudowany jest w certyfikowanych obudowach ognioszczelnych produkcji BOHAMET.
Urządzenie wyposażone w dwa wpusty ZW25M o zakresie dławienia 15-25mm umożliwające przelotowe dołączenie do sieci zasilającej. W skład urzadzenia wchodzą dwie listwy zaciskowe, wyłącznik nadprądowy, filtr sieciowy FIL-EMC i antyprzepięciowy FIL-VAR. W pokrywie urządzenia zabudowany został wziernik ognioszczelny umożliwiający sprawdzenie położenia wyłącznika nadprądowego bez konieczności otwierania obudowy.
Urządzenie wyposażone w dwa wpusty ZW25M o zakresie dławienia 15-25mm umożliwające przelotowe dołączenie do sieci zasilającej. W skład urzadzenia wchodzą dwie listwy zaciskowe, wyłącznik nadprądowy, filtr sieciowy FIL-EMC i antyprzepięciowy FIL-VAR. W pokrywie urządzenia zabudowany został wziernik ognioszczelny umożliwiający sprawdzenie położenia wyłącznika nadprądowego bez konieczności otwierania obudowy.
Cechy/Specyfikacja Techniczna
| Nazwa parametru | Wartość [jednostka] |
| Znamionowe napięcie zasilania | 100 - 240 VAC |
| Częstotliwość napięcia zasilającego | 50 - 60 Hz |
| Prąd maksymalny | 16A |
| Oznakowanie ATEX | I M2 Ex d I Mb |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | -20 do 40 st. C |
| Masa | 17kg |
| Wymiary zewnętrzne | 444 x 134 x 170 mm |
