PLC-BRI-16
Konwerter przelotowy PLC-BRI-16
Certyfikat:
Konwerter wyposażony w przelotowe przyłącze umożliwiające dołączenie sieci PLC oraz jedno przyłącze światłowodowej sieci Ethernet 100BaseFX op is. Umożliwia dwukierunkową komunikację między siecią PLC a światłowodową siecią Ethernet. W systemie może pracować równocześnie nawet kilka konwerterów PLC-BRI-16. W przypadku gdy zastosowanych jest więcej niż jeden konwerter, ich działanie można porównać do działania switcha między siecią światłowodową a siecią PLC.
Pełny opis

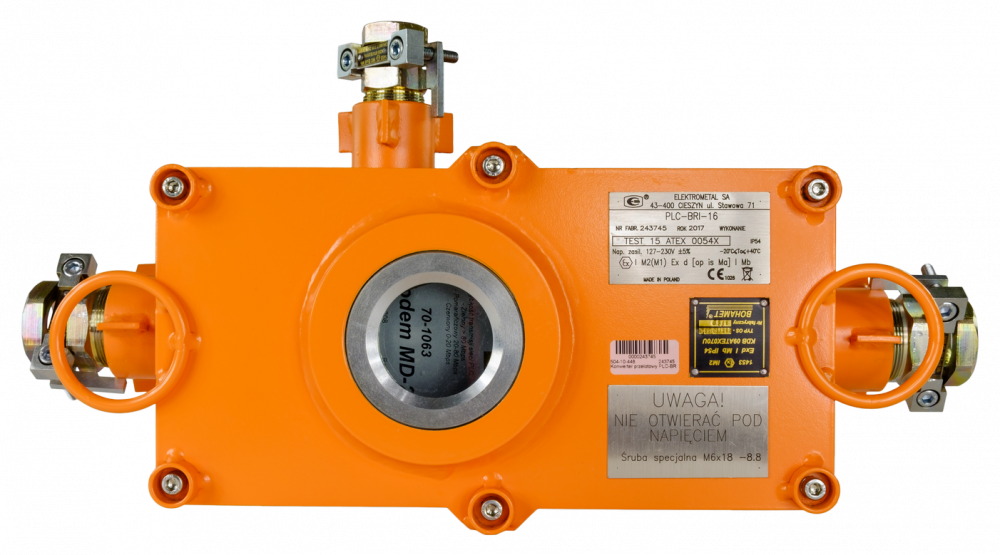

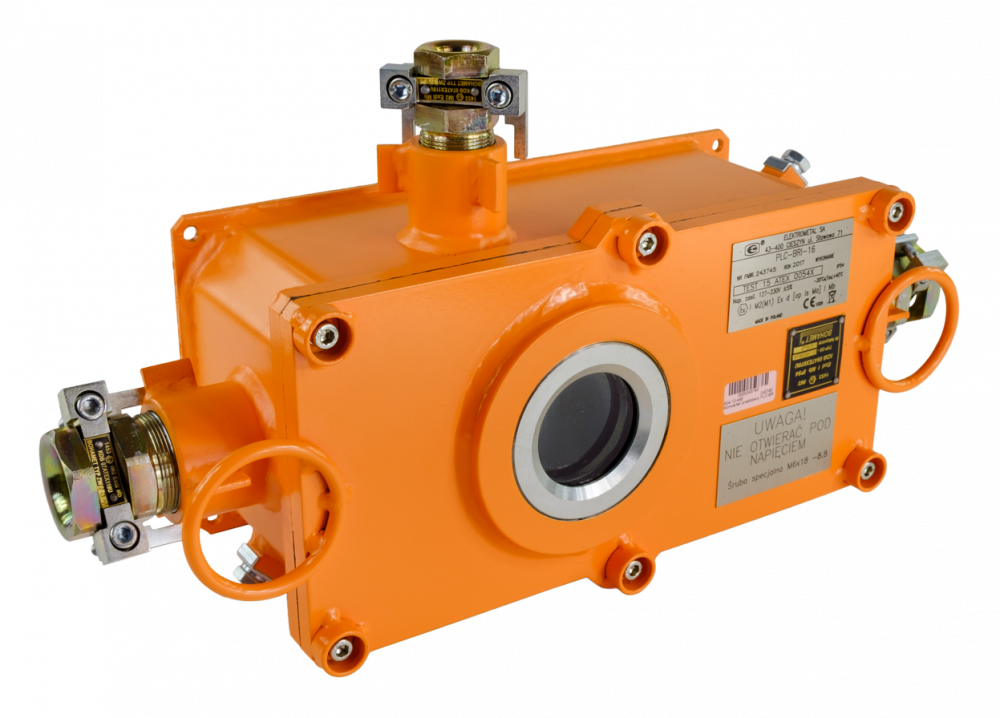

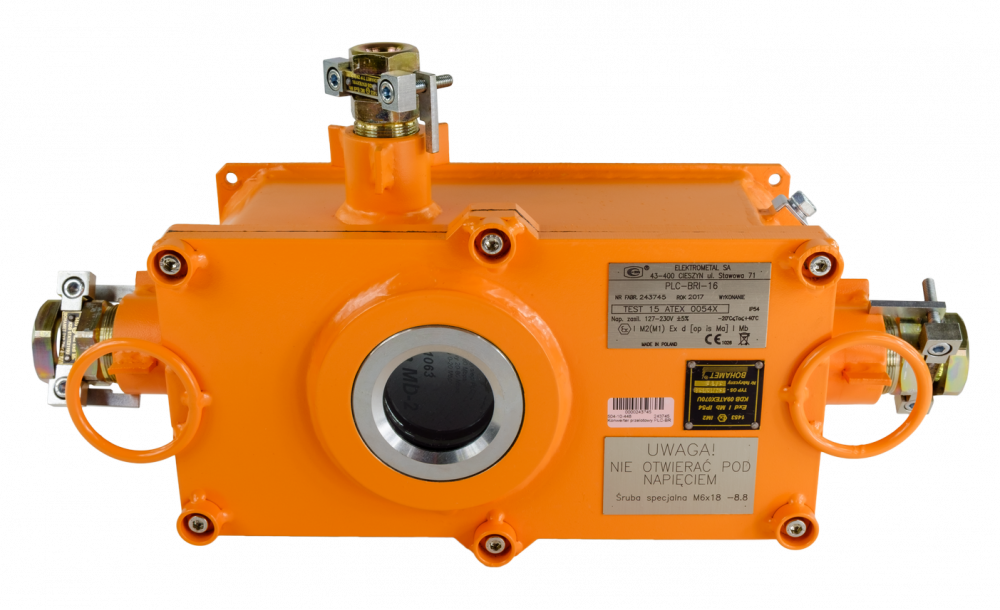

Konwerter przelotowy PLC-BRI-16 zabudowany jest w certyfikowanych obudowach ognioszczelnych produkcji BOHAMET.
Urządzenie wyposażone w dwa wpusty ZW25M o zakresie dławienia 15-25mm (przelotowe dołączenie do sieci zasilającej) oraz jeden ZW15M o zakresie dławienia 5-15mm (podłączenie światłowodu). W skład urządzenia wchodzą dwie listwy zaciskowe, modem MD/2 oraz certyfikowany moduł EFI-BAR-13. W pokrywie urządzenia zabudowany jest wziernik umożliwiający obserwację diod LED informujących o stanie pracy sieci PLC.
Urządzenie wyposażone w dwa wpusty ZW25M o zakresie dławienia 15-25mm (przelotowe dołączenie do sieci zasilającej) oraz jeden ZW15M o zakresie dławienia 5-15mm (podłączenie światłowodu). W skład urządzenia wchodzą dwie listwy zaciskowe, modem MD/2 oraz certyfikowany moduł EFI-BAR-13. W pokrywie urządzenia zabudowany jest wziernik umożliwiający obserwację diod LED informujących o stanie pracy sieci PLC.
Cechy/Specyfikacja Techniczna
| Nazwa parametru | Wartość [jednostka] |
| Znamionowe napięcie zasilania | 100 - 240 VAC |
| Częstotliwość napięcia zasilającego | 50 - 60 Hz |
| Prąd znamionowy | max 0,6A |
| Obciążalność zacisków przelotowych | 25A |
| Złącze światłowodowe | podwójne typu SC-PC |
| Oznakowanie ATEX | I M2(M1) Ex d [op is Ma] I Mb |
| Stopień ochrony | IP54 |
| Zakres temperatury otoczenia | -20 do 40 st. C |
| Masa | 17kg |
| Wymiary zewnętrzne | 444 x 134 x 227 mm |
