OBIU-T

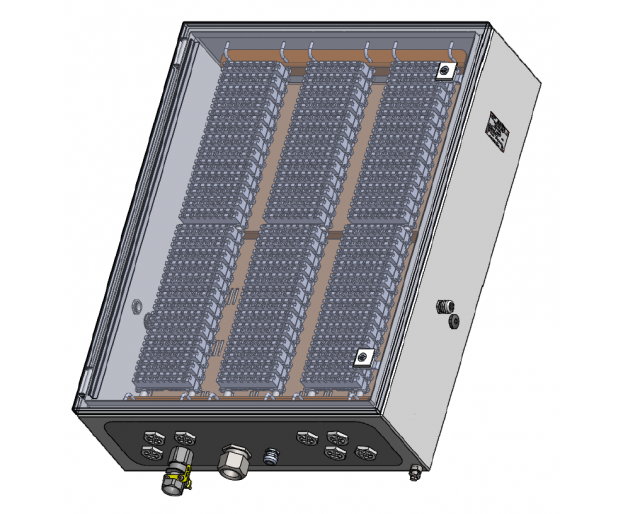

Teletechniczna skrzynka rozdzielcza OBIU-T
Skrzynki rozdzielcze typu OBIU-xx/T/xxx mogą być stosowane zamiennie ze skrzynkami rozdzielczymi typu STP, STK (produkcji TELVIS), SRI, SRN, STI, RTI (produkcji CARBOAUTOMATYKA), typu ELTEL (produkcji ELTEL), typu RSI (produkcji ZEG Tychy) oraz innymi dopuszczonymi do stosowania w sieciach iskrobezpiecznych.
Standardowo w obudowie OBIU-xx/T/xxx stosowane są łączówki teletechniczne KRONE HIGHBAND 8 mocowane na wspornikach o przekroju okrągłym średnicy 12mm lub KRONE LSA-PLUS 2/10 ( przy łączeniu LSA-PLUS 2/10 należy pomiędzy obwodami pozostawić 1 zacisk wolny celem zachowania wymaganych odległości izolacyjnych)
Istnieje możliwość zastosowania innych złączy mocowanych na szynie umieszczonej na płycie montażowej bądź na dedykowanych wspornikach.
Ilość zacisków w listwie zaciskowej/ilość listw zaciskowych jest ograniczona gabarytami obudowy.
Główne typy złączy stosowanych w obudowach OBIU-xx/T/xx
- KRONE HIGHBAND 8 lub KRONE LSA-PLUS 2/10
- KVA-1/a, ZT-56GP, E20 ( na dedykowanych wspornikach)
- MT 1,5BU, UK2,5 BU ,Viking ( na szynie mocowanej na wsporniku lub bezpośrednio na płycie)
W uzasadnionych przypadkach (po konsultacji z producentem) użytkownik może zwiększyć ilość zainstalowanych złączek szynowych w ramach jednej szyny montażowej. Dodawane złączki musza być tego samego typu jak zainstalowane w urządzeniu.
|
Dane techniczne OBIU-xx/T/xxx |
|
|
Nazwa parametru |
Wartość (jednostka) |
|
Napięcie Ui - dla pojedynczego obwodu |
90V |
|
Prąd Ii - dla pojedynczego obwodu |
1 A |
|
Moc Pi - dla pojedynczego obwodu |
40W |
|
Indukcyjność Li - dla pojedynczego obwodu |
0 |
|
Pojemność Ci - dla pojedynczego obwodu |
0 |
|
Średnica przewodów łączeniowych Krone |
0, 4 – 0,8 mm |
|
Pole przekroju przewodów łączeniowych |
1,5mm2 |
|
Max. ilość par możliwych do rozszycia w jednej łączówce: Krone Highband8 Krone LSA-PLUS 2/10 |
8 par 7 par |
|
Stopień ochrony |
IP65 |
|
Oznakowanie ATEX |
I M1 Ex ia I Ma |
|
Nr certyfikatu badania typu UE |
FTZU 05 ATEX 0307 |
|
Zakres temperatury otoczenia |
-20°C do +40°C |
|
Parametry użytkowe OBIU-xx/T/xxx |
||||
|
Nazwa parametru |
Typ |
|||
|
OBIU 01/T/xxx |
OBIU 11/T/xxx |
OBIU 21/T/xxx |
OBIU 31/T/xxx |
|
|
Gabaryty: - szerokość (mm), - długość (mm), - głębokość (mm) |
300 300 150(210) |
400 600 210 |
600 760 210 |
2x600 760 210 |
|
Maks. ilość łączówek HIGHBAND 8 lub LSA-PLUS 2/10 * |
8 |
30 |
81 |
162 |
|
Wpusty kablowe (max szt.): - typ DPT xx ( DP xx) - typ M12x1,5 – M75x1,5 |
3 6 |
5 8 |
15 10 |
34 14 |
|
Masa - bez wpustów i modułów (kg) |
6 |
8,5 |
13 |
27 |
* W przypadku zastosowania łączówek innego typu stosuje się indywidualne (pod klienta) wyliczenia wielkości skrzynki rozdzielczej.
