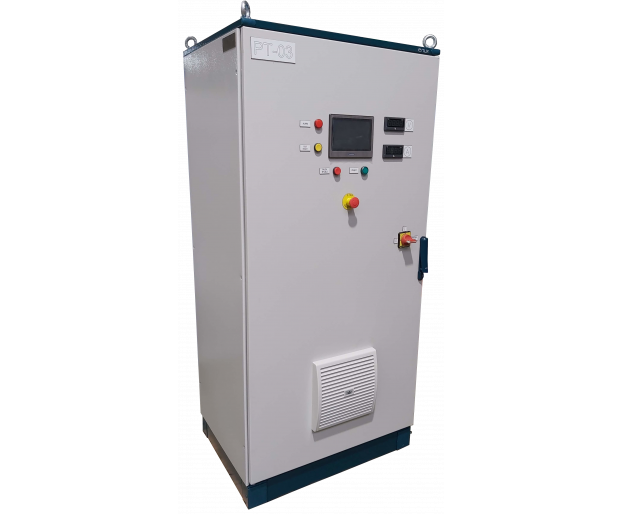

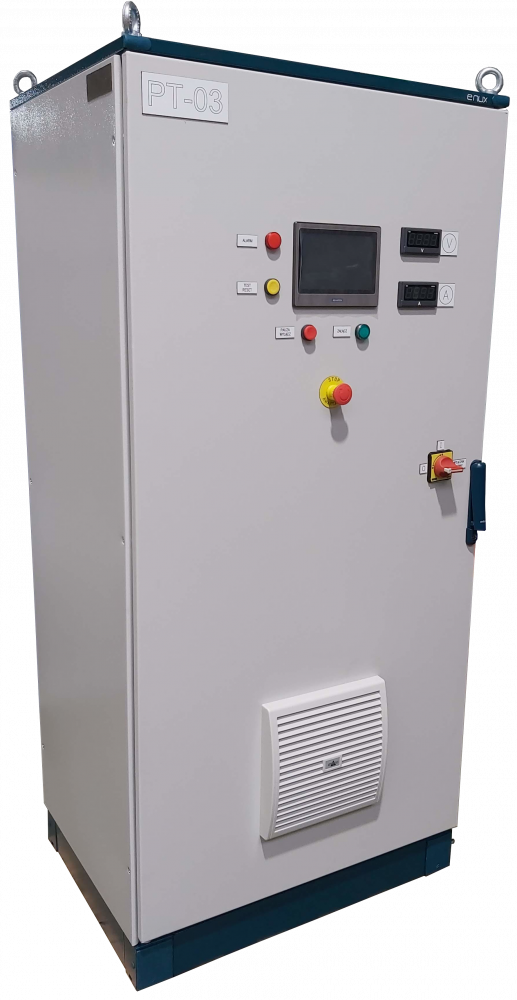

PT-03
Prostownik trystorowy
Prostowniki tyrystorowe typu PT-03 przeznaczone są do formowania i ładowania baterii akumulatorów trakcyjnych w skrzynkach akumulatorów typów: SBS-4, SBS-4A, SBS-4B, SBS-5 (w trybie automatycznym i ręcznym) oraz innych typów posiadających identyczne gniazda przyłączowe i wymagających innych parametrów ładowania (wymagane wprowadzenie parametrów przez użytkownika).
|
Typ |
PT-03 |
|
|
Znamionowe napięcie (zasilania) |
500 V |
|
|
Znamionowe napięcie izolacji, Ui |
690 V |
|
|
Częstotliwość napięcia zasilającego |
50 Hz |
|
|
Prąd znamionowy ciągły, In |
50 A |
|
|
Napięcie wyprostowane (ładowania baterii) |
0..220 VDC (zakres I) 0..130 VDC (zakres II) |
|
|
Prąd ładowania baterii |
0..145 A (standardowo) 0..200 A (opcjonalnie) |
|
|
Napięcie znamionowe obwodów sterowniczych |
42 VAC, 230 VAC 12VDC, 24 VDC |
|
|
Kategoria zewnętrznych obwodów sterowniczych, teletransmisyjnych |
ia (grupa I) |
|
|
Kategoria zewnętrznych obwodów kontrolnych (pomiaru temperatury) |
ia (grupa I oraz IIC) |
|
|
Oznakowanie ATEX |
Wykonanie 1 Z wyprowadzeniami obwodów sterowniczych i/lub teletransmisyjnych) |
I (M1) [Ex ia Ma] I |
|
Wykonanie 2 Z wyprowadzeniami obwodów kontroli temperatury pracy baterii) |
I (M1) [Ex ia Ma] I II (1)G [Ex ia Ga] IIC |
|
|
Wykonanie 3 Bez wyprowadzonych obwodów sterowniczych, teletransmisyjnych i kontroli temperatury baterii) |
Brak oznakowania ATEX |
|
|
Numer certyfikatu badania typu UE |
JSHP 19 ATEX 0035X (wykonania 1 i 2) |
|
|
Stopień ochrony |
IP 54 |
|
|
Zakres temperatury otoczenia |
0°C do 40°C |
|
|
Wilgotność dopuszczalna (w temperaturze 40°C) |
95% |
|
|
Masa |
490 kg |
|
|
Wymiary zewnętrzne / wys. x szer. x głęb. / |
1715 x 812 x 708 mm |
|
