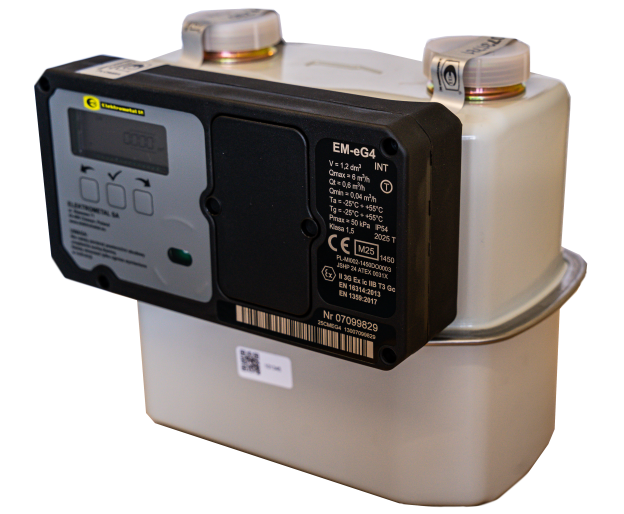

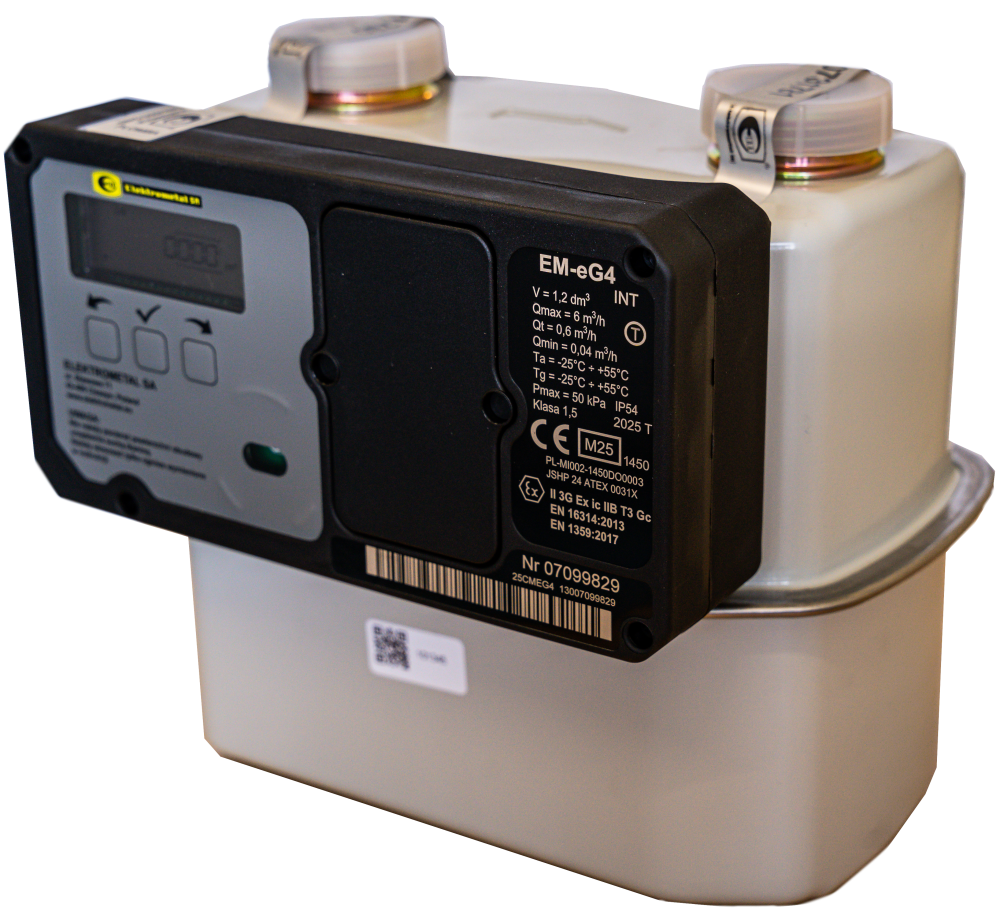

EM-eGx
GAZOMIERZ MIECHOWY ELEKTRONICZNY
Gazomierze miechowe elektroniczne EM-eGx są przeznaczone do pomiaru zużycia paliw gazowych według PN-C-04750 w gospodarstwach domowych i w przemyśle.
Dodatkowe funkcje w stosunku do mechanicznych gazomierzy miechowych:
- Wygodny interfejs użytkownika (3 przyciski)
- Dwa niezależne ogniwa do zasilania obwodów pomiarowych i komunikacyjnych
- Możliwość wymiany ogniwa komunikacyjnego
- Bieżące monitorowanie rozładowania ogniw zasilających
- Elektroniczne zabezpieczenia antykradzieżowe (kontrola otwarcia pokrywy ogniwa zasilającego, wykrywanie zewnętrznego pola magnetycznego)
- Opcjonalny zawór przedpłatowy
- Opcjonalny pomiar objętości gazu w warunkach normalnych (0°C;1013,25 hPa) lub standardowych (15°C;1013,25 hPa)
- Możliwość korzystania z wybranych interfejsów radiowych
- Archiwizacja danych pomiarowych
- Archiwizacja zdarzeń
- Możliwość zdalnej aktualizacji oprogramowania
|
TYP |
Objętość cykliczna (dm3) |
Zakres pomiarowy (m3/h) |
Przyłącze |
Masa |
|
|
EM-eG1,6 |
1,2 |
0,016 ÷ 2,5 |
G1 1/4, G1 |
DN 32, DN25 |
2 kg |
|
EM-eG2,5 |
1,2 |
0,025 ÷ 4 |
G1 1/4, G1 |
DN 32, DN25 |
2 kg |
|
EM-eG4 |
1,2 |
0,04 ÷ 6 |
G1 1/4, G1 |
DN 32, DN25 |
2 kg |
|
Parametr |
Wartość |
|
Wymagania prawne i zastosowane normy |
2004/22/EC (MID), 2004/108/EC (EMC), 2014/53/EU (RED), EN1359:2017, EN16314:2013 |
|
Klasa metrologiczna gazomierza |
1,5 |
|
Klasa mechaniczna |
M1 |
|
Ciśnienie robocze |
max. 50 kPa |
|
Rozdzielczość wyświetlania |
0,001 m3 |
|
Rozstaw króćców |
110, 130 mm |
|
Wymiary |
217x199x169 mm |
|
Temperatura robocza |
-25ºC ÷ +55ºC |
|
Temperatura przechowywania |
-30ºC ÷ +60ºC |
|
Stopień ochrony |
IP 65 wg. EN 60529 |
|
Przeniesienie napędu |
magnetyczne |
|
Odporność na magnesy neodymowe |
Tak |
|
ATEX |
Strefa Z2 |
|
Zawór przedpłatowy |
Zawór kulowy |
|
Ogniwa zasilające |
Litowe, rozmiar D |
|
Wyświetlacz |
LCD (objętość, objętość w warunkach standardowych lub normalnych, temperatura gazu, ciśnienie gazu, poziom sygnału radiowego, aktualne zużycie gazu, energia) |
|
Antena |
Wewnętrzna lub zewnętrzna |
|
Łącze serwisowe |
Optyczne (IEC 62056-21) |
|
Łącze komunikacyjne (oddzielna płytka) |
GSM, NB-IoT/LTE CAT-M, LORA, Wireless MBus |
|
Protokół aplikacyjny |
Smart-Gas (ST-IGG-0201:2018) |
