SAL-16

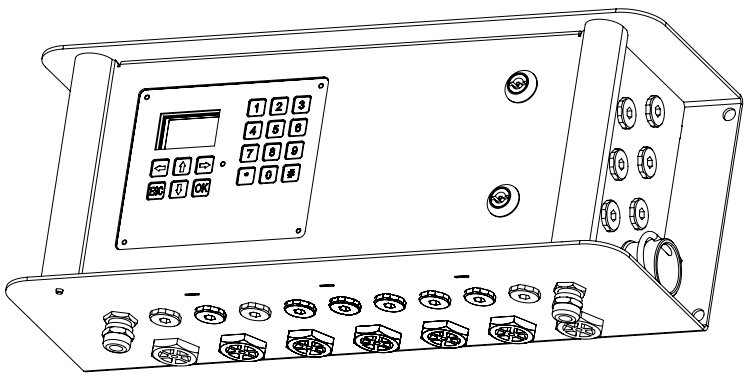

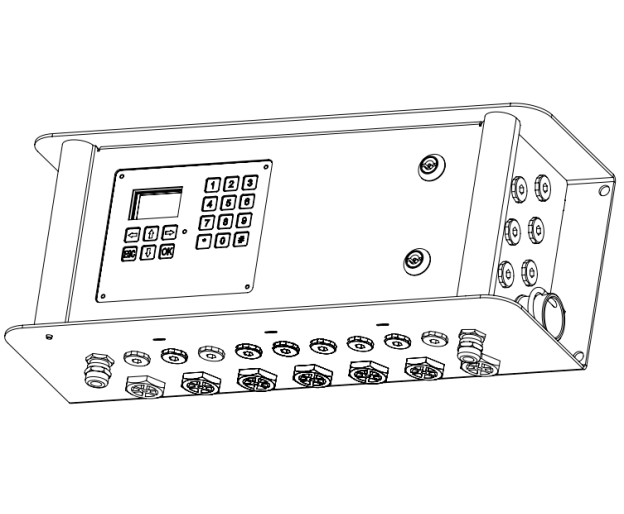

Systemowy adapter lokalny SAL-16
Systemowy Adapter Lokalny typu SAL-16 przeznaczony jest do dołączenia dodatkowych wejść i wyjść do systemu UGS-10. Urządzenie nie jest wykonane w wersji przeciwwybuchowej, przeznaczone jest do pracy w atmosferze wolnej od wybuchowych gazów i pyłów.
Pełny opis
Urządzenie przeznaczone jest do włączenia w strukturę systemu UGS-10 jako węzeł sieciowy.
Jest zasilane z systemowego zasilacza sieciowego. Po wyłączeniu zasilania sieciowego część komunikacyjna jest zasilana z wbudowanego źródła (akumulatora) typu 3ZZI-5/3/24V, natomiast wejścia /wyjścia nie funkcjonują.
Urządzenie ma osiem konfigurowanych wejść analogowych INA1-INA8, z których każde może pełnić funkcję:
Adapter posiada cztery izolowane bez potencjałowe wyjścia OUT1-OUT4 typu styk elektroniczny, w tym jedno z możliwością sterowania częstotliwościowego i modulacji szerokości impulsów (PWM) oraz dwa izolowane galwanicznie wyjścia przetworników cyfrowo-analogowych z możliwością pracy napięciowej 0-10V lub prądowej 4-20mA.
Na dodatkowych wyprowadzeniach piętrowej listwy zaciskowej podłączono cztery wejścia kontroli styku WE1-WE4 oraz dwa wyjścia stykowe WY1, WY2 bloku BI-SGW. Wyjścia mogą pracować jako czysty styk lub styk z dodatkową diodą szeregową.
Jest zasilane z systemowego zasilacza sieciowego. Po wyłączeniu zasilania sieciowego część komunikacyjna jest zasilana z wbudowanego źródła (akumulatora) typu 3ZZI-5/3/24V, natomiast wejścia /wyjścia nie funkcjonują.
Urządzenie ma osiem konfigurowanych wejść analogowych INA1-INA8, z których każde może pełnić funkcję:
- pomiar napięcia 0-10V
- odbiór sygnału pętli prądowej 0-20mA
- pomiar temperatury za pomocą czujnika PT100 w konfiguracji dwu- lub czteroprzewodowej
- kontrola styku wyposażonego w zespół rezystorów ZRK.
Adapter posiada cztery izolowane bez potencjałowe wyjścia OUT1-OUT4 typu styk elektroniczny, w tym jedno z możliwością sterowania częstotliwościowego i modulacji szerokości impulsów (PWM) oraz dwa izolowane galwanicznie wyjścia przetworników cyfrowo-analogowych z możliwością pracy napięciowej 0-10V lub prądowej 4-20mA.
Na dodatkowych wyprowadzeniach piętrowej listwy zaciskowej podłączono cztery wejścia kontroli styku WE1-WE4 oraz dwa wyjścia stykowe WY1, WY2 bloku BI-SGW. Wyjścia mogą pracować jako czysty styk lub styk z dodatkową diodą szeregową.
Cechy/Specyfikacja Techniczna
| Parametry urzadzenia | |
| Nazwa parametru | Wartość (jednostka) |
| Znamionowe napięcie zasilania | 24V (+15%; -30%) |
| Pobór prądu | 250mA |
| Czas pracy przy zasilaniu ze źródła 3ZZI-5/3/24V (trnsmisja) | 8h |
| Wymiary zewnętrzne | 552x250x173 mm |
| Masa | 16 kg |
| Zakres temperatury otoczenia | -20 °C do +50 °C |
| Parametry wejść analogowych | |
| Zakres pomiarowy napięciowy | 0-10V DC / 12bit |
| Zakres pomiarowy prądowy | 0-20mA / 12bit |
| Zakres pomiaru temperatury PT100 | -40 °C do 300 °C / 12bit |
| Kontrola styku (wyposażonego w zespół ZRK) | Stan styku + kontrola linii |
| Parametry wejść kontroli styku | |
| Kontrola styku (wyposażonego w zespół ZRK) | Stan styku + kontrola linii |
| Parametry wejścia licznikowego | |
| Zakres częstotliwości zliczania | 100Hz |
| Parametry wyjść stykowych OUT 1-4 | |
| Napięcie dopuszczalne | U=36V |
| Prąd dopuszczalny | I=2A |
| Parametry wyjść stykowych WY1, WY2 | |
| Napięcie dopuszczalne | U=36V |
| Prąd dopuszczalny | I=0,1A |
| Parametry wyjścia częstotliwościowego | |
| Zakres częstotliwości | 1-650Hz |
| Wypełnienie | 0-100% |
| Parametry wyjść analgowych | |
| Zakres napięciowy | 0-10V DC / 16bit |
| Zakres prądowy | 0-20mA / 16bit |
| Maksymalna rezystancja pętli prądowej | 400 ohm |
| Minimalna rezystancja układu sterowanego napięciem | 10k ohm |
