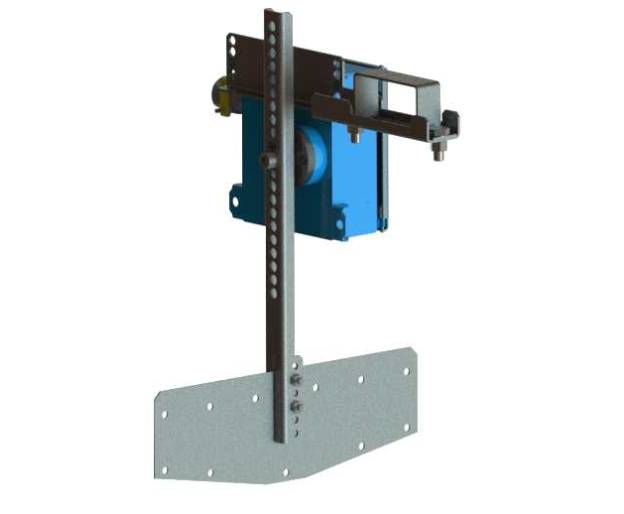

COU-22
CZUJNIK OBECNOŚCI UROBKU
Czujnik obecności urobku realizuje zadanie detekcji obecności urobku na taśmie przenośnikowej.
Podstawową funkcją czujnika jest detekcja obecności urobku na taśmie przenośnikowej i sygnalizacja tego stanu przy pomocy diody LED zabudowanej w czujniku oraz odpowiednie wysterowanie wyjść przekaźnikowych. W wykonaniu pierwszym urządzenie może służyć do pośredniej detekcji rozcięć wzdłużnych taśm przenośnikowych, w tej opcji czujnik może pracować jako element systemu detekcji rozcięć SDRT-23 lub jako autonomiczne urządzenie współpracujące z dowolnym systemem sterowania przenośnika lub z systemem sygnalizacji i blokad np. ELSAP-05 lub UGS-10. W wykonaniu drugim czujnik jest wykorzystywany jako detektor obecności urobku na taśmie transportowej przenośnika. W oparciu o informację z czujnika można między innymi uruchomić inteligentny tryb sterowania centralnego odstawy przenośnikowej możliwy do zrealizowania w systemie sterowania ELSAP-05/P.
|
Nazwa parametru |
Wartość (jednostka) |
|
Nazwa urządzenia |
COU-22 |
|
Cecha budowy przeciwwybuchowej |
I M1 Ex ib I Mb |
|
Napięcie zasilania |
11 do 15VDC |
|
Maksymalny pobór prądu |
20mA |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatury otoczenia |
-20 °C do +40 °C |
|
Wymiary zewnętrzne |
240 x 233 x 123 mm |
|
Masa |
3,2kg |
|
Parametry iskrobezpieczne |
|
|
Zaciski zasilania Z+,Z- |
Ui=15,8V, Ii=2A; Li = 0; Ci = 0 |
|
Obwód wyjściowy WN1+, WN1- |
Ui = 30.0V ; Ii = 0,2 A; Pi = 450mW; Li = 0; Ci = 0 |
|
Obwód wyjściowy WN2+, WN2- |
Ui = 30.0V ; Ii = 0,2 A; Pi = 450mW; Li = 0; Ci = 0 |
