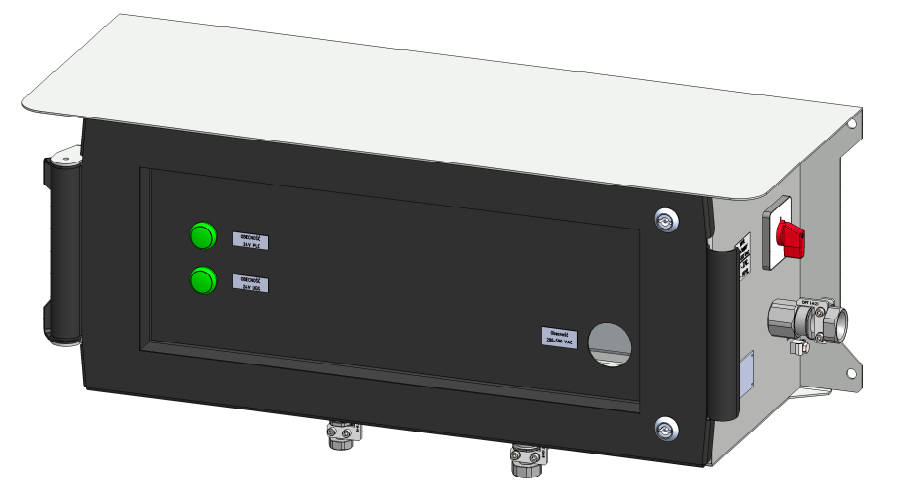

Skrzynka zasilania SZ-10

Podstawową funkcją skrzynki SZ-10 jest dostarczanie stałego napięcia zasilania przeznaczonego dla współpracujących urządzeń odbiorczych. Skrzynka zasilania typu SZ-10 może pracować jako urządzenie autonomiczne lub jako element składowy sterownika SGA-16. Urządzenie wyposażone jest w dwa zasilacze pozwalające zasilać trzy niezależne tory wyjściowe o napięciu 24 VDC. Zasilanie dla torów oznaczonych jako UGS1_24VDC (XZ2; zaciski 3,4) i UGS2_24VDC (XZ2; zaciski 5,6) można przełączać w zależności od potrzeb z poziomu sterownika (np. SGA-16) wykorzystując zabudowane w urządzeniu przekaźniki K1, K2 i K3.
Tor wyjściowy PLC_24VDC (XZ2; zaciski 1,2) w przypadku odłączenia zasilania sieciowego jest buforowo zasilany z zabudowanej w urządzeniu baterii akumulatorów.

Skrzynka zasilania SZ-10 dostępna jest w czterech wykonaniach, różniących się napięciem zasilającym i wydajnością prądową zastosowanych zasilaczy.

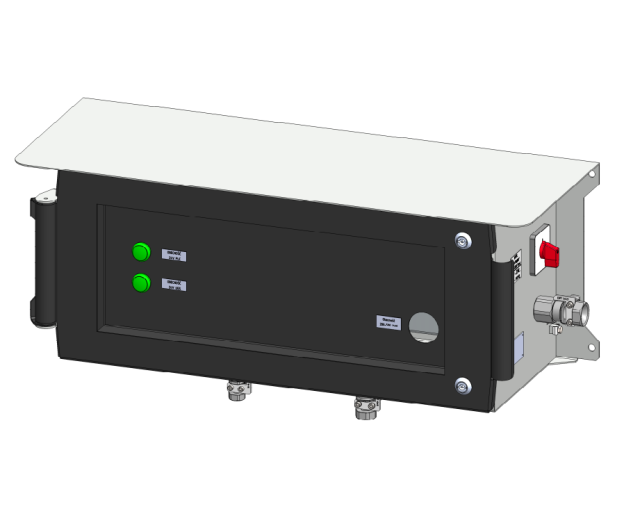

Skrzynka zasilania SZ-10
Nazwa parametru	Wartość [jednostka]
Znamionowe napięcie zasilania - wykonanie 1 i 2 - wykonanie 3 i 4	200-500 VAC 16,8-33,6 VDC
Częstotliwość napięcia zasilającego - wykonanie 1 i 2 - wykonanie 3 i 4	47-63 Hz -
Znamionowe napięcie wyjść zasilających	2 x 24 VDC
Maksymalny pobór prądu: - wykonanie 1 (zasilacz Mean Well WDR-120-24) - wykonanie 2 (zasilacz Mean Well WDR-240-24) - wykonanie 3 (zasilacz Mean Well DDR-120B-24) - wykonanie 4 (zasilacz Mean Well DDR-240B-24)	2 x 5 A 2 x 10 A 2 x 5 A 2 x 10 A
Tętnienie napięcia wyjściowego - wykonanie 1 i 2 - wykonanie 3 i 4	150mV 50mV
Stopień ochrony	IP 65
Zakres temperatury otoczenia	0 °C do 70 °C
Masa	20 kg
Wymiary zewnętrzne	840 x 407,5 x 318 mm
