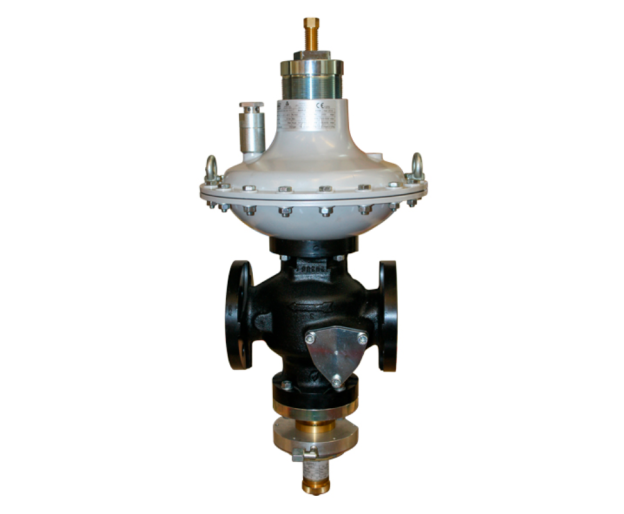

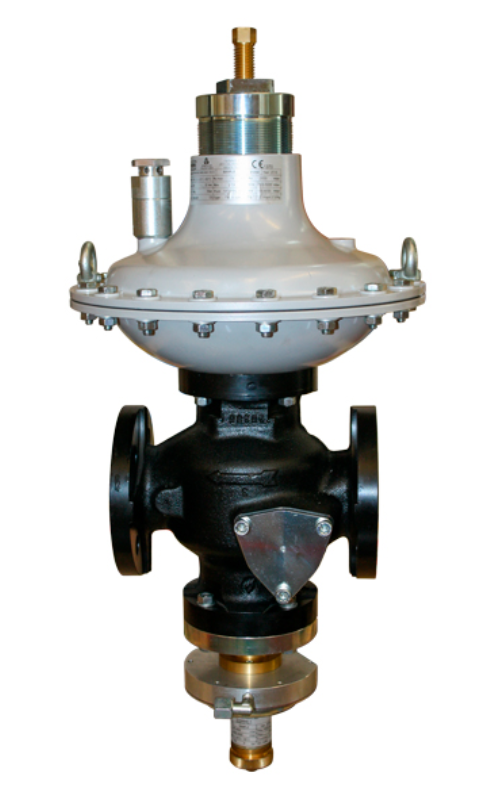

REDUKTOR CIŚNIENIA BEZPOŚREDNIEGO DZIAŁANIA S22
S22 to reduktor ciśnienia bezpośredniego działania ze zrównoważonym tłokiem, przeznaczony do niskich, średnich i wysokich ciśnień. Nadaje się do zastosowań domowych i przemysłowych w instalacjach gazu ziemnego, gazu przemysłowego, LPG i cieczy niepowodujących korozji
Dzięki koncepcji zrównoważonego systemu osiągnięto następujące cechy:
- Wysoki i dokładny współczynnik przepływu (nawet przy maksymalnych przepływach);
- Wysoka dokładność w strefie zamknięcia i regulacji ciśnienia;
- Pełne zamknięcie – brak wewnętrznych przecieków;
- Skrócony czas reakcji.
Regulator ciśnienia S21 jest sklasyfikowany jako typ „Fail to Open” zgodnie z europejską normą EN 334.
Regulatory ciśnienia S22 mają konstrukcję „top entry” (otwór rewizyjny od góry), co umożliwia przeprowadzenie prac konserwacyjnych bez konieczności demontażu korpusu z rurociągu.
S22 - IPR 300 i S22 - IPR 600
|
Ciśnienie wlotowe |
Model |
Ustawienie ciśnienia wylotowego |
Nr ref |
|
6 barów / 87 PSIG (BP / MP / AP) |
S22-IPR300
DN40 PN16 / 25 |
19-23 mbar (BP) |
22-R-125-0006 |
|
240 - 420mbar (MP) |
22-R-125-2005 |
||
|
480 mbar - 960 mbar (AP) |
22-R-125-4001 |
||
|
20 barów / 290 PSIG (APA) |
0,95 - 1,6 bara (APA 1500) |
22-R-125-8003 |
|
|
1,7 bar - 2,8 bar (APA 4000) |
22-R-125-9003 |
||
|
6 barów / 87 PSIG (BP / MP / AP) |
S22-IPR600
DN50 PN16 / 25 |
19-23 mbar (BP) |
22-R-425-0009 |
|
240 - 420mbar (MP) |
22-R-425-2010 |
||
|
480 mbar - 960 mbar (AP) |
22-R-425-4006 |
||
|
20 barów / 290 PSIG (APA) |
0,95 - 1,6 bara (APA 1500) |
22-R-425-8007 |
|
|
1,7 bar - 2,8 bar (APA 4000) |
22-R-425-9006 |
