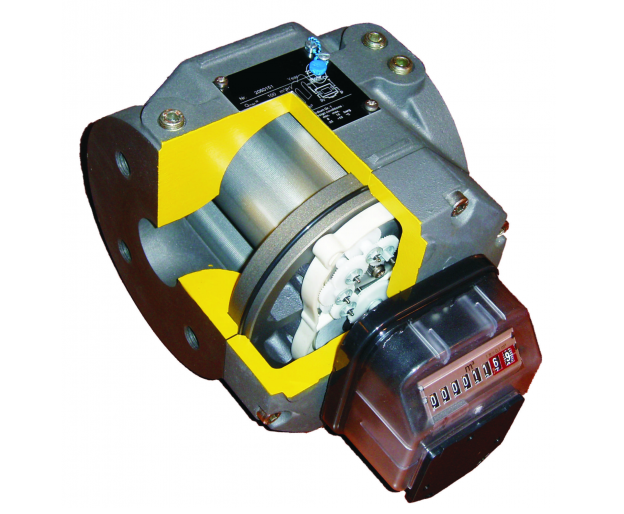

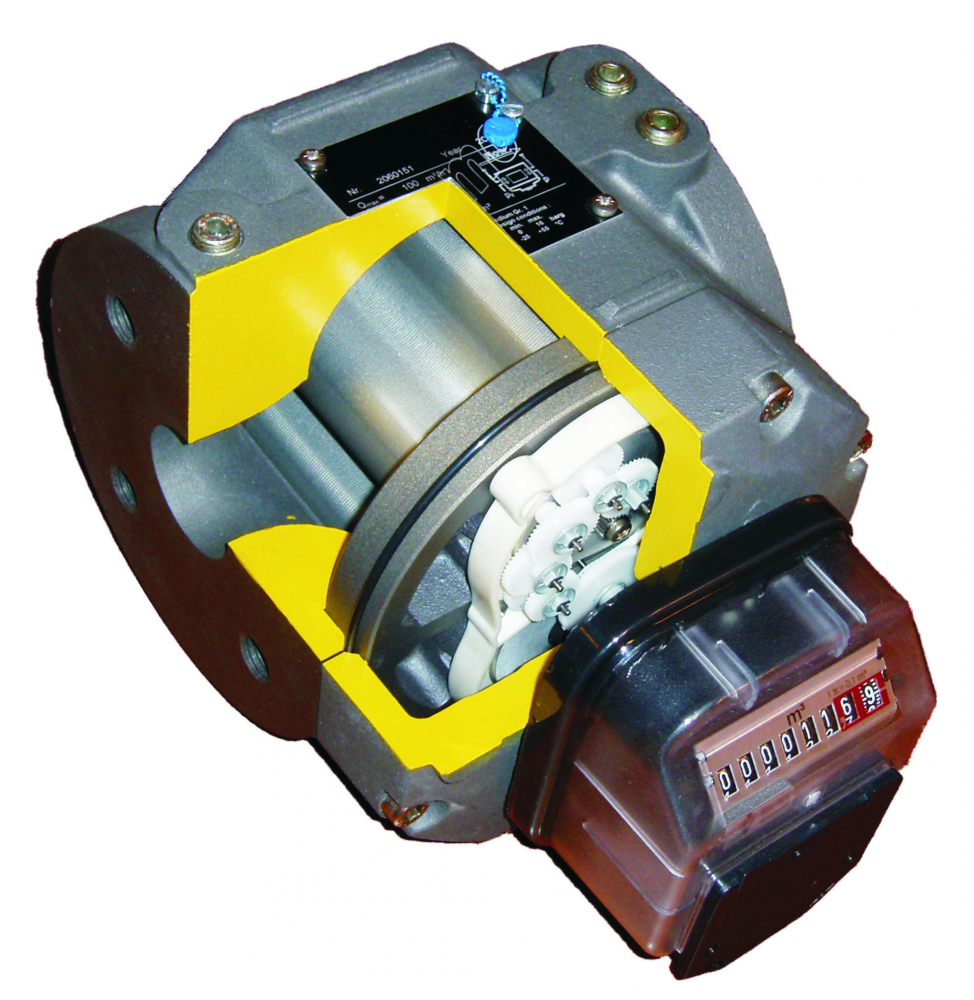

GAZOMIERZ ROTOROWY
Gazomierze rotorowe mają zastosowanie w przemyśle zasilanym gazem, chemicznym i przy produkcji pieców dla następujących gazów:
- gaz ziemny,
- gaz miejski,
- propan,
- gazy obojętne
Zasada działania gazomierza rotacyjnego jest dobrze znana. Jest to typ miernika wyporowego, podającego ustalone z góry ilości gazu za pomocą dwóch obracających się przeciwnie wirników. Cztery razy na każdy obrót stała jednostka objętości jest przemieszczana przez komory pomiarowe. Objętość przepływającego gazu jest proporcjonalna do ilości obrotów urządzenia wyjściowego. Urządzeniem wyjściowym tego modelu gazomierza rotacyjnego jest specjalnie zaprojektowane sprzęgło magnetyczne, którego jedna część jest zamontowana wewnątrz korpusu gazomierza, a druga część znajduje się w urządzeniu odczytującym. Urządzenie odczytujące może być albo wskaźnikiem mechanicznym, albo wskaźnikiem elektronicznym z funkcjami konwersji i komunikacji objętości lub bez.
Zalety:
- zmniejszony koszt produkcji, co odzwierciedla cena wyrobu
- zmniejszony ciężar gazomierza
- zmniejszone wymiary gabarytowe, co umożliwia budowanie zwartych stacji pomiarowych
- zmniejszony spadek ciśnienia dzięki typowemu kształtowi wirników
- zmniejszony koszt całkowity posiadania TCO dzięki obniżeniu kosztów konserwacji
- zmniejszona wrażliwość na naprężenia w instalacji dzięki mocnej konstrukcji korpusu gazomierza
- zmniejszona wrażliwość na przeciążenie, zanieczyszczenia gazu i udary ciśnienia dzięki mocnej konstrukcji gazomierza
- gazomierz nadaje się do montażu zgodnie z lokalnymi dyrektywami i poziomami jakościowymi przy jednoczesnym zachowaniu największej niezawodności, osiągów i dokładności.
|
Ciśnienia znamionowe |
wg PN 10/16 i ANSI 150 |
|
|
Wersja wysokociśnieniowa |
w trakcie opracowywania |
|
|
Kołnierze |
DIN, ANSI, JIS i inne (na życzenie) |
|
|
Średnice nominalne |
Od 1½” do 6” (DN 40 – DN 150) |
|
|
Zakres pomiarowy |
Minimum 160:1 lub jeszcze lepszy w warunkach atmosferycznych. (Norma Unii Europejskiej – 1:20.) |
|
|
Szybkości przepływu |
Od 0,5 m3/godz. do 1.000 m3/godz. |
|
|
Powtarzalność |
0,1% |
|
|
Dokładność pomiaru |
Od Qmin do 0,2 Qmax |
± 2% lub lepsza |
|
Od 0,2 Qmax do Qmax |
± 1% lub lepsza |
|
|
Zakres temperatury |
Standardowo |
od -25°C do +60°C |
|
Na życzenie |
od -40°C do +80°C |
|
|
Wartość znamionowa G |
Wielkość |
Wydajność znamionowa Qmax m3/godz |
Zakres |
2 x impuls o niskiej częstotliwości (1 impuls na m3) |
|
|
cale |
mm |
||||
|
G 16 |
2” |
50 |
25 |
1:50 |
b.d. |
|
G 25 |
2” |
50 |
40 |
1:80 |
b.d. |
|
G 40 |
2” |
50 |
65 |
1:100 |
10 |
|
G 65 |
2” |
50 |
100 |
1:160 |
10 |
|
G 100 |
3” |
80 |
160 |
1:160 |
1 |
|
G 160T |
3” |
80 |
250 |
1:160 |
1 |
|
G 160 |
3” |
80 |
250 |
1:160 |
1 |
|
G 250 |
4” |
100 |
400 |
1:160 |
1 |
|
G 400T |
4” |
100 |
650 |
1:160 |
1 |
|
G 400T |
6” |
150 |
650 |
1:160 |
1 |
|
G 650T |
6” |
150 |
1000 |
1:160 |
1 |
|
Wartość znamionowa G |
Ilość śrub |
Wielkość |
Wymiary gabarytowe od kołnierza do kołnierza |
Wysokość i głębokość |
Całkowity ciężar w kg Wartości przybliżone |
||
|
cale |
mm |
w mm |
w mm |
||||
|
G 16 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 25 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 40 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 65 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 100 |
4/8 |
3” |
80 |
171 |
200 |
280 |
13 |
|
G 160T |
4/8 |
3” |
80 |
171 |
200 |
350 |
21 |
|
G 160 |
4/8 |
3” |
80 |
241 |
225 |
315 |
27 |
|
G 250 |
8 |
4” |
100 |
241 |
225 |
400 |
30 |
|
G 400T |
8 |
4” |
100 |
241 |
225 |
510 |
43 |
|
G 400T |
8 |
6” |
150 |
241 |
285 |
510 |
50 |
|
G 650T |
8 |
6” |
150 |
241 |
285 |
680 |
61 |
