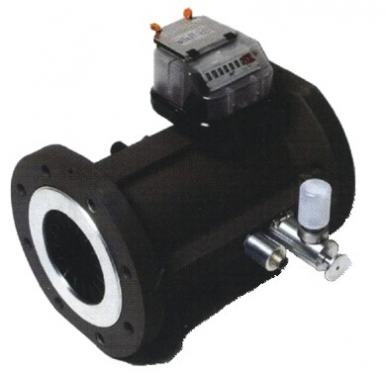

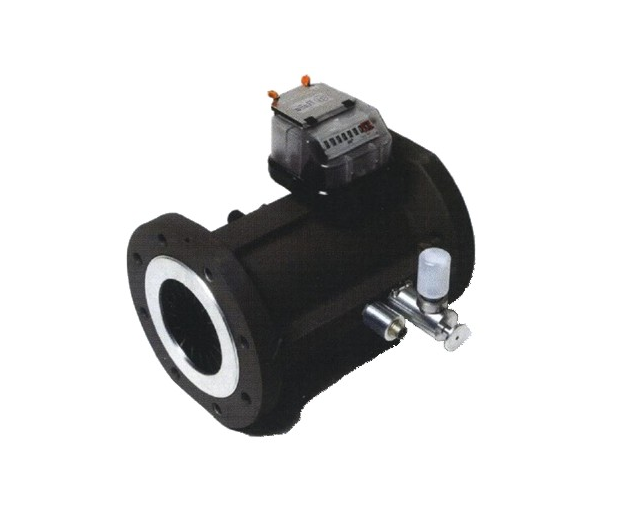

GAZOMIERZ TURBINOWY
Gazomierze turbinowe mają zastosowanie w przemyśle zasilanym gazem, chemicznymi i przy produkcji pieców dla następujących gazów:
- gaz ziemny,
- gaz miejski,
- propan,
- gazy obojętne.
Zalety:
- wyjmowana kaseta miernika „RMC”
- lekki, aluminiowy korpus miernika
- zoptymalizowana konstrukcja łożysk, włącznie z kompensacją obciążeń osiowych
- zabezpieczenie przed brudem i pełny system oleju do przemywania układu olejowego
- wieloetapowy kondycjoner przepływu
- wielofunkcyjne sprzęgło z jednym zatrzaskiem
- wielofunkcyjny wskaźnik
- czujniki wysokiej częstotliwości z izolowanym gniazdem termicznym
Zasada działania jest oparta na pomiarze prędkości gazu. Płynący gaz jest przyśpieszany i kondycjonowany przez przednią sekcję prostującą gazomierza. Sekcja prostująca kondycjonuje przepływ gazu przez usunięcie niepożądanych zawirowań, turbulencji i asymetrii profilu przepływu zanim gaz uderzy w wirnik turbiny. Siły dynamiczne cieczy powodują obrót wirnika turbiny. Wirnik turbiny jest zamontowany na wale osiowym za pomocą bardzo dokładnych łożysk kulkowych ze stali nierdzewnej, o małym tarciu.
Wirnik turbiny ma spiralne łopatki i znany kąt w stosunku do przepływu gazu. Prędkość kątowa wirnika turbiny jest proporcjonalna do prędkości gazu. Ruch obrotowy wirnika turbiny i jego główna przekładnia zębata (oba elementy są zamontowane w korpusie ciśnieniowym) napędzają w 100% hermetyczną skrzynkę przekładniową, zamontowaną na zewnątrz. Skrzynka przekładniowa umożliwia regulację błędu. Wymienny, ośmiocyfrowy licznik mechaniczny jest zamontowany na górze skrzynki przekładniowej. W liczniku są zwykle zamontowane nadajniki impulsów o niskiej częstotliwości.
|
Wartość znamionowa G |
Ilość śrub |
Wielkość |
Wymiary gabarytowe od kołnierza do kołnierza |
Wysokość i głębokość |
Całkowity ciężar w kg Wartości przybliżone |
||
|
cale |
mm |
w mm |
w mm |
||||
|
G 16 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 25 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 40 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 65 |
4 |
2” |
50 |
171 |
180 |
220 |
10 |
|
G 100 |
4/8 |
3” |
80 |
171 |
200 |
280 |
13 |
|
G 160T |
4/8 |
3” |
80 |
171 |
200 |
350 |
21 |
|
G 160 |
4/8 |
3” |
80 |
241 |
225 |
315 |
27 |
|
G 250 |
8 |
4” |
100 |
241 |
225 |
400 |
30 |
|
G 400T |
8 |
4” |
100 |
241 |
225 |
510 |
43 |
|
G 400T |
8 |
6” |
150 |
241 |
285 |
510 |
50 |
|
G 650T |
8 |
6” |
150 |
241 |
285 |
680 |
61 |
Pozostałe dane gazomierzy:
|
Wielkość rury mm (cale) |
Wartość znamionowa G |
Zakres pomiarowy (m3/godz.) Qmin-Qmax |
Wysoka częstotliwość (Hz) |
2 x niska częstotliwość (impuls/m3) |
Długość całkowita (mm) |
Ciśnienie znamionowe |
Materiał korpusu |
|
50 (2”) |
G 40 G 65 G 100 |
8 – 65 10 – 100 8 – 160 |
200 – 400 |
10 10 1 |
150 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
|
30 (3“) |
G 100 G 160 G 250 G 400 |
8 – 160 13 – 250 20 – 400 32 – 650 |
200 – 300 |
1 1 1 |
240 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
|
100 (4“) |
G 160 G 250 G 400 G 650 |
13 – 250 20 – 400 32 – 650 50 – 1000 |
200 – 300 |
1 1 1 1 |
300 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
|
Wielkość rury mm (cale) |
Wartość znamionowa G |
Zakres pomiarowy (m3/godz.) Qmin-Qmax |
Wysoka częstotliwość (Hz) |
2 x niska częstotliwość (impuls/m3) |
Długość całkowita (mm) |
Ciśnienie znamionowe |
Materiał korpusu |
|
50 (2”) |
G 40 G 65 G 100 |
8 – 65 10 – 100 8 – 160 |
200 – 400 |
10 10 1 |
150 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
|
30 (3“) |
G 100 G 160 G 250 G 400 |
8 – 160 13 – 250 20 – 400 32 – 650 |
200 – 300 |
1 1 1 |
240 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
|
100 (4“) |
G 160 G 250 G 400 G 650 |
13 – 250 20 – 400 32 – 650 50 – 1000 |
200 – 300 |
1 1 1 1 |
300 |
ANSI 150 DIN PN10/16 |
Aluminium GGG40 Stal węglowa |
