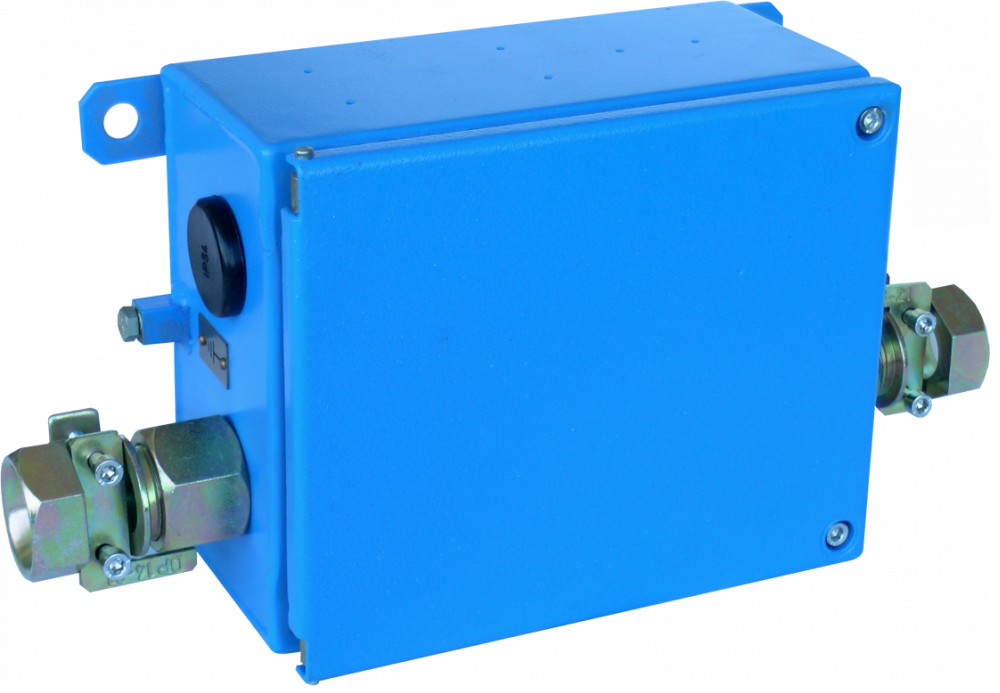

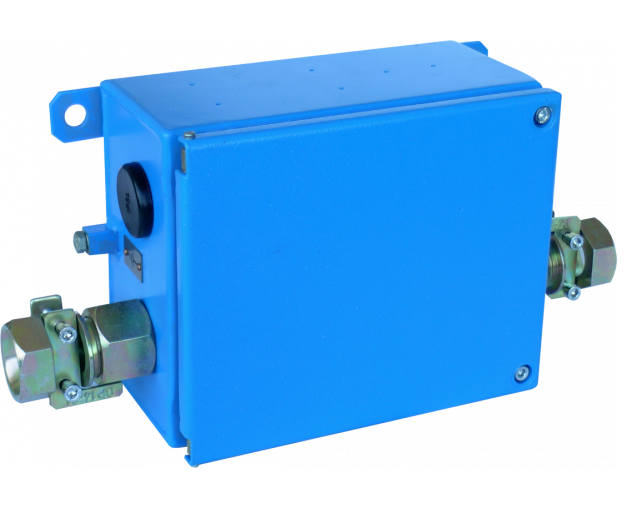

SWD-04

URZĄDZENIE WSPÓŁPRACY SYSTEMÓW SWD-04

Certyfikat:

Urządzenie SWD-04 umożliwia współpracę pomiędzy systemami łączności głośnomówiącej np. UGS a systemami alarmowej łączności dyspozytorskiej STAR, TEDAR, AUD-80

Pełny opis

Zadaniem urządzenia SWD-04 jest umożliwienie współpracy pomiędzy systemami łączności głośnomówiącej (UGS-99/1, UGS-01/2, UGS-10), a systemami alarmowej łączności dyspozytorskiej STAR, TEDAR, AUD-80.

Współpraca polega na:

• Przetwarzaniu i przekazywaniu sygnałów przywołania dyspozytora w trybie zwykłym i alarmowym  z systemu UGS do systemów alarmowej łączności dyspozytorskiej.

• Umożliwieniu nasłuchu rozmów prowadzonych w systemie UGS na stanowiskach dyspozytorskich systemów alarmowej łączności dyspozytorskiej.

• Umożliwieniu załączania rozgłaszania przez głośniki systemu UGS sygnałów akustycznych i alarmowych oraz sygnałów mowy nadawanych ze stanowisk dyspozytorskich systemów alarmowej łączności dyspozytorskiej.

• Wzmocnieniu sygnałów przesyłanych w obu kierunkach. Ma to na celu kompensację tłumienia na iskrobezpiecznych liniach abonenckich, łączących urządzenie SWD-04 z wyposażeniem powierzchniowym systemów alarmowej łączności dyspozytorskiej.

• Umożliwienie kontroli ciągłości iskrobezpiecznych linii abonenckich systemów alarmowej łączności dyspozytorskiej.

Cechy/Specyfikacja Techniczna

Zakres temperatur pracy

+5˚C do +40˚C

Stopień ochrony

IP 54

Gabaryty

320x156x115mm

Masa

ok.5kg

Parametry elektryczne, eksploatacyjne:

Maksymalne napięcie na zaciskach LL

60V

Prąd z wejścia LL

maks. 36mA

Prąd pobierany z wejścia LL przy ULL=15V

10mA

Prąd pobierany z wejścia LL przy ULL=48V

22mA

Prąd pobierany z żyły ZI+ przy załączonym module AUD-80

10,8mA

Prąd pobierany z żyły ZI+ przy załączonym module STAR/TEDAR

24mA

Składowa stała napięcia na żyle R przy nadawaniu dyspozytorskim

4V

Parametry telekomunikacyjne

Wzmocnienie  dla kierunku od żyły R do zacisków LL

min. 0dB

Wzmocnienie  dla kierunku od zacisków LL do żyły R

min. 9dB

Maksymalne wartości poziomów  sygnałów (przy UZI+=8,0V

UWY=6,5Vpp

Maksymalne parametry wejściowe – wejście LL

Ui=60V, Ii=70mA, Pi=1,5W, Ci=20nF, Li=2,5mH

Maksymalne parametry wejściowe – wejście LZU

Przedstawiono w tabeli



Parametr

     AL           D        ZI+  R

Ui [ V ]

15,8

Ii [mA]

10        110     126

Pi [mW ]

125         1000    260

Ci[µF]

0 9 0

Li[mH]

0
