SDL-13

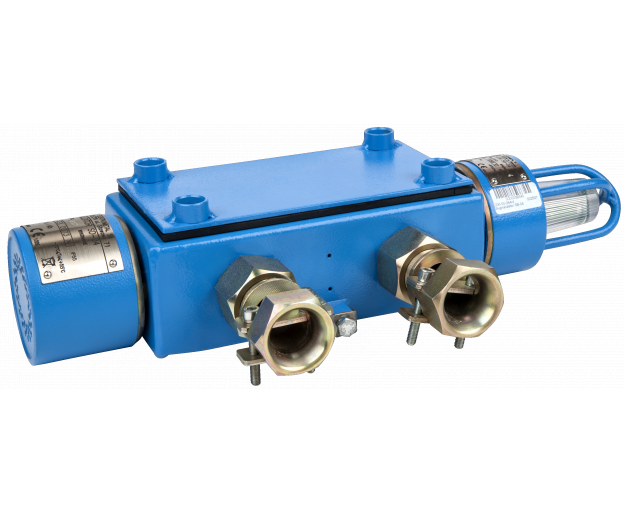

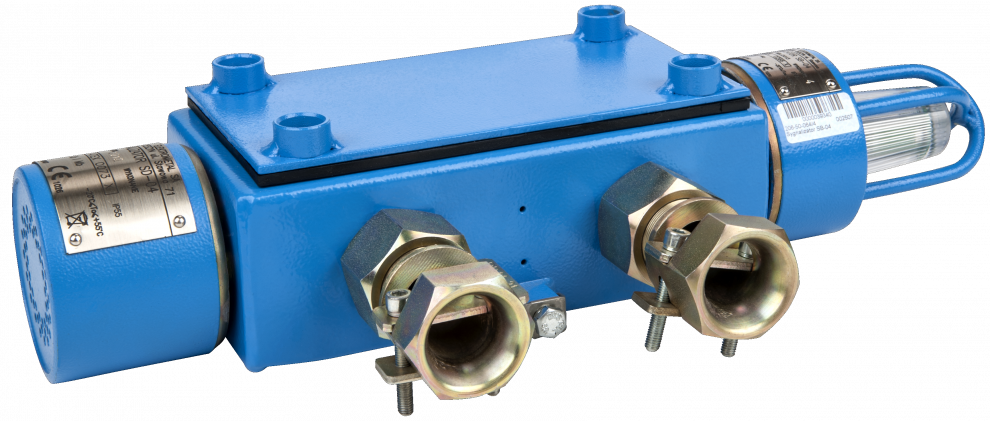

SYGNALIZATOR SDL-13
Sygnalizator SDL-13 służy do generowania sygnałów ostrzegawczych świetlnych oraz dźwiękowych.
Sygnalizator SDL-13 służy do generowania sygnałów ostrzegawczych świetlnych oraz dźwiękowych. Posiada poziom nienaruszalności bezpieczeństwa SIL 1.
Najważniejsze cechy:
- generacja sygnałów ostrzegawczych dźwiękowych i świetlnych
- siedem różnych sygnałów dźwiękowych
- cztery różne kolory sygnałów optycznych
- stosowany zamiast SDL-99/1
- poziom nienaruszalności bezpieczeństwa SIL 1
|
Sygnalizator SDL-13 |
|
|
Wymiary zewnętrzne |
wykonanie 1: 310 x 187 x 82 mm wykonanie 2: 350 x 187 x 82 mm wykonanie 3: 390 x 187 x 82 mm wykonanie 4: 258 x 187 x 82 mm wykonanie 5: 300 x 187 x 82 mm |
|
Masa |
max 2,2 kg |
|
Oznakowanie ATEX |
I M1 Ex ia I Ma |
|
Numer certyfikatu badania typu WE |
TEST 13 ATEX 0065X |
|
Stopień ochrony |
IP65 (IP00 od strony wyprowadzeń) |
|
Zakres temperatury otoczenia |
-20°C do 55°C |
|
Czas opóźnienia potwierdzenia zadziałania |
max. 0,2 sek |
|
Czas przetrzymania potwierdzenia zadziałania |
1 - 3 sek. |
|
Poziom nienaruszalności bezpieczeństwa |
SIL 1 |
|
Sygnalizator błyskowy SB-13 |
|
|
Napięcie zasilania |
15V +/- 0,5V |
|
Pobór prądu |
max. 125mA (ok. 5mA w stanie spoczynku) |
|
Kolor świecenia (zależnie od wykonania) |
czerwony, zielony, niebieski, żółty |
|
Rodzaj sygnałów świetlnych |
światło przerywane 0,1 / 0,9 sek. |
|
Gabaryty |
fi 70 x 120 mm |
|
Sygnalizator dźwiękowy SD-13 |
|
|
Napięcie zasilania |
12 – 15V |
|
Pobór prądu |
max. 135mA (ok. 5mA w stanie spoczynku) |
|
Głośność sygnału w odległości 1m od sygnalizatora |
95 dB |
|
Sygnał dźwiękowy |
600Hz ciągły 1800Hz ciągły 2700Hz ciągły 700Hz przerywany 1Hz 1800Hz przerywany 1Hz 2700Hz przerywany 1Hz 700Hz z dewiacją ±200Hz (okres dewiacji 1Hz) |
|
Gabaryty |
fi 70 x 71 mm |
