SD-04

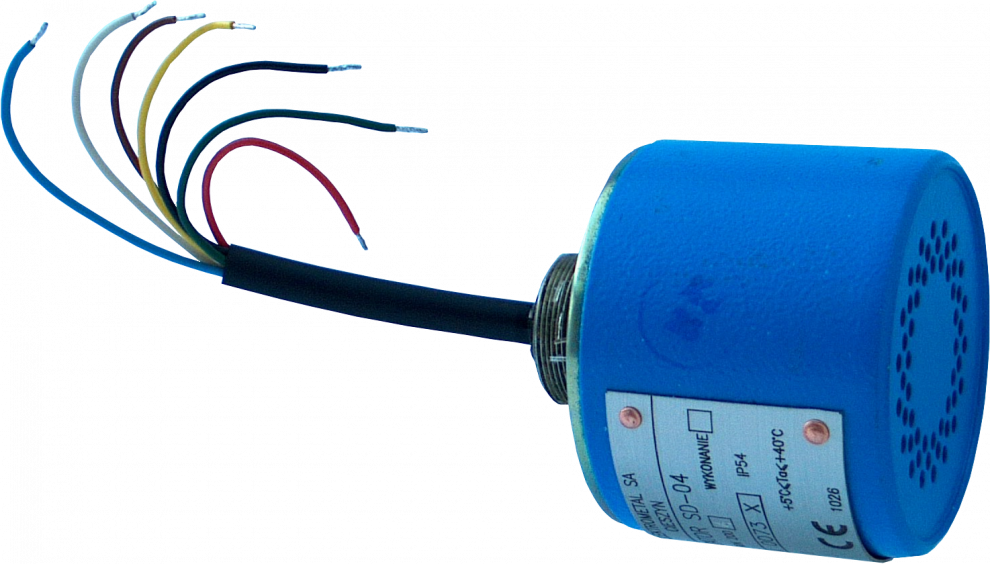

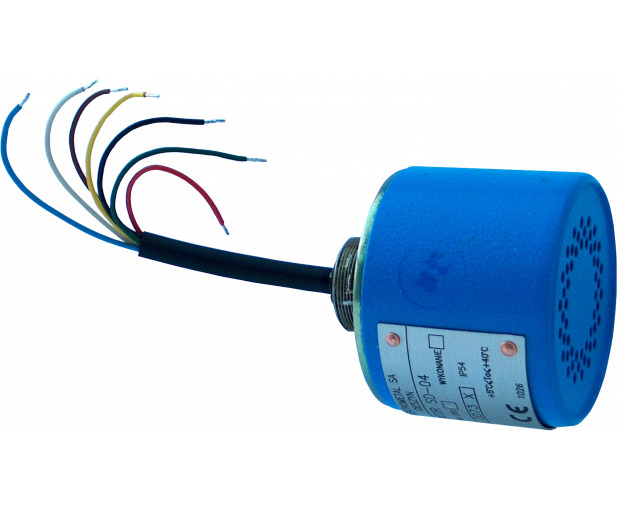

SYGNALIZATOR DŹWIĘKOWY SD-04
Certyfikat:
Sygnalizator dźwiękowy SD-04 przeznaczony jest do emitowania sygnałów akustycznych w celach ostrzegawczych lub informacyjnych.
Pełny opis
Rodzaje sygnałów akustycznych (częstotliwość nastawiana):
- B1 – sygnał akustyczny fs = 600 Hz ciągły
- B2 – sygnał akustyczny fs = 700 Hz przerywany fp = 1 Hz
- B3 – sygnał akustyczny fs = 700 Hz z dewiacją +/-200 Hz i okresem dewiacji fd = 1 Hz
- B4 – sygnał akustyczny fs = 1800 Hz przerywany fp = 1 Hz
- B5 – sygnał akustyczny fs = 2700 Hz przerywany fp = 1 Hz
- B1+B4 – sygnał akustyczny fs = 1800 Hz ciągły
- B1+B5 – sygnał akustyczny fs = 2700 Hz ciągły
Sygnalizator wyposażony jest w dwa rodzaje sterowania:
- sterowanie napięciem zasilania
- sterowanie przez zwieranie wyprowadzeń B1 do B5 przy zasilaniu stałym.
Cechy/Specyfikacja Techniczna
|
Napięcie zasilania |
12 V do 15 V d.c. |
|
Pobór prądu w stanie spoczynku |
5 mA ±2 mA |
|
Maksymalny pobór prądu |
95 mA |
|
Głośność sygnału w odl. 1 m od sygnalizatora |
³90 dB |
|
Zakres temperatury pracy |
od -20 °C do +55°C |
|
Stopień ochrony |
IP 55 |
|
Gabaryty |
Φ70 x 71 mm |
|
Masa |
0,75 kg |
|
Parametry obwodów wejściowych |
|
|
wprowadzenia B6, B7 |
Ui = 15,8 V, Li = 0, Ci = 0 |
|
wprowadzenia B1 do B5 względem B6 |
Uo = 7,2 V, Io = 14 mA, Li = 0, Ci = 0, Lo = 10 mH, Co = 10 µF |
