SB-04

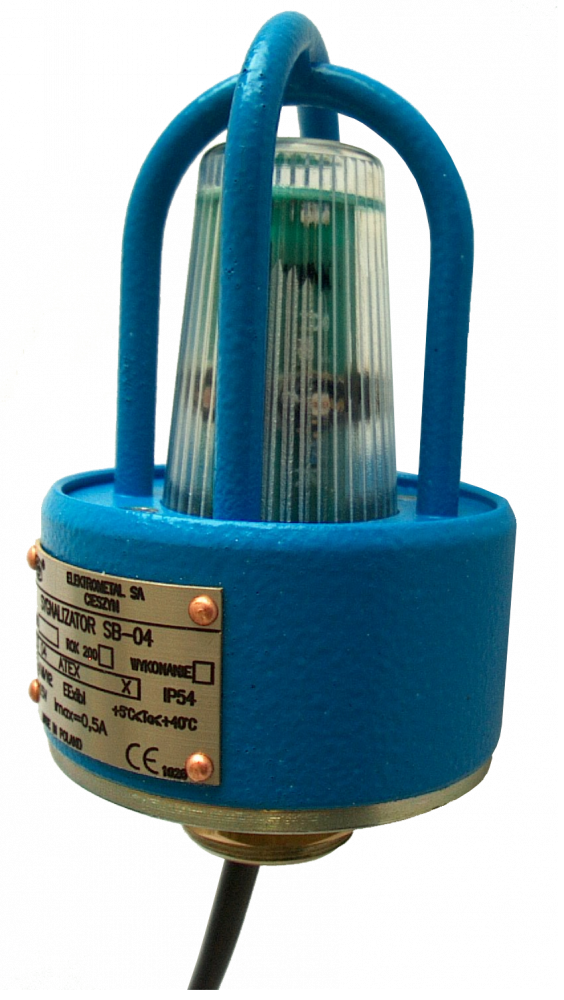

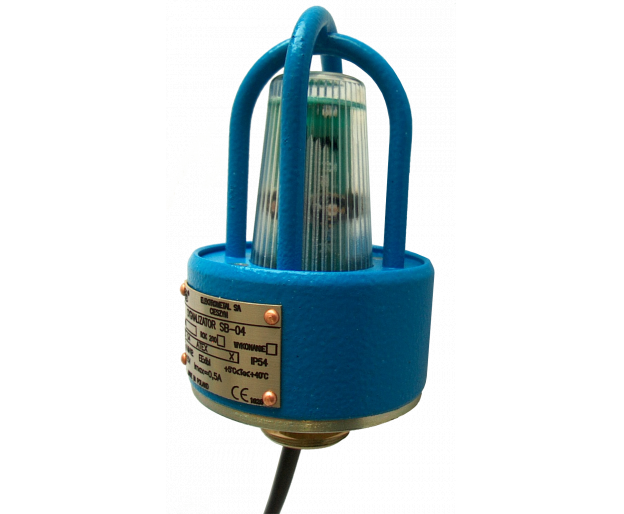

SYGNALIZATOR BŁYSKOWY SB-04
Sygnalizator błyskowy SB-04 przeznaczony jest do emitowania sygnałów ostrzegawczych świetlnych w miejscach szczególnie niebezpiecznych, w których z uwagi np. na hałas spowodowany pracą maszyn nie jest wystarczająca akustyczna sygnalizacja ostrzegawcza.
Źródłem światła w sygnalizatorze są diody LED emitujące światło w kolorze zależnym od wykonania, emitowanym w czterech kierunkach co 90 stopni.
Sygnalizator błyskowy SB-04 przeznaczony jest do stosowania w zakładach górniczych, w wyrobiskach o koncentracji metanu dozwolonej przepisami dla kategorii ib.
|
Napięcie zasilające |
15 V +/- 0,5 V |
|
Pobór prądu w stanie spoczynku |
ok. 5 mA |
|
Maksymalny pobór prądu |
125 mA |
|
Kolor świecenia (zależnie od wykonania) |
żółty, czerwony, niebieski, zielony |
|
Rodzaje sygnałów świetlnych |
- świecenie światłem przerywanym 0,1/09 sek. |
|
- świecenie światłem stałym |
|
|
Parametry obwodów |
|
|
Wyprowadzenia 1, 2 |
Ui = 15,8 V, Li = 0, Ci = 0 |
|
Wyprowadzenia 1, 3 |
Uo = 15,8 V, Io = 8 mA, Li = 0, Ci = 0, Lo = 10 mH, Co = 10 µF |
|
Wyprowadzenia 1, 4 |
Uo = 15,8 V, Io = 0,7 A, Li = 0, Ci = 0 |
|
Stopień ochrony |
IP 65; IP 00 (od strony wyprowadzeń) |
|
Zakres temperatur pracy |
od +5°C do +40°C |
|
Wymiary |
ø70 x 120 mm |
|
Masa |
0,68 kg |
