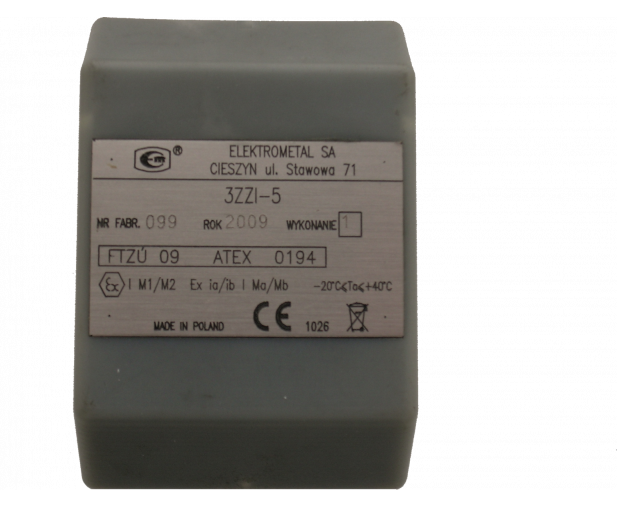

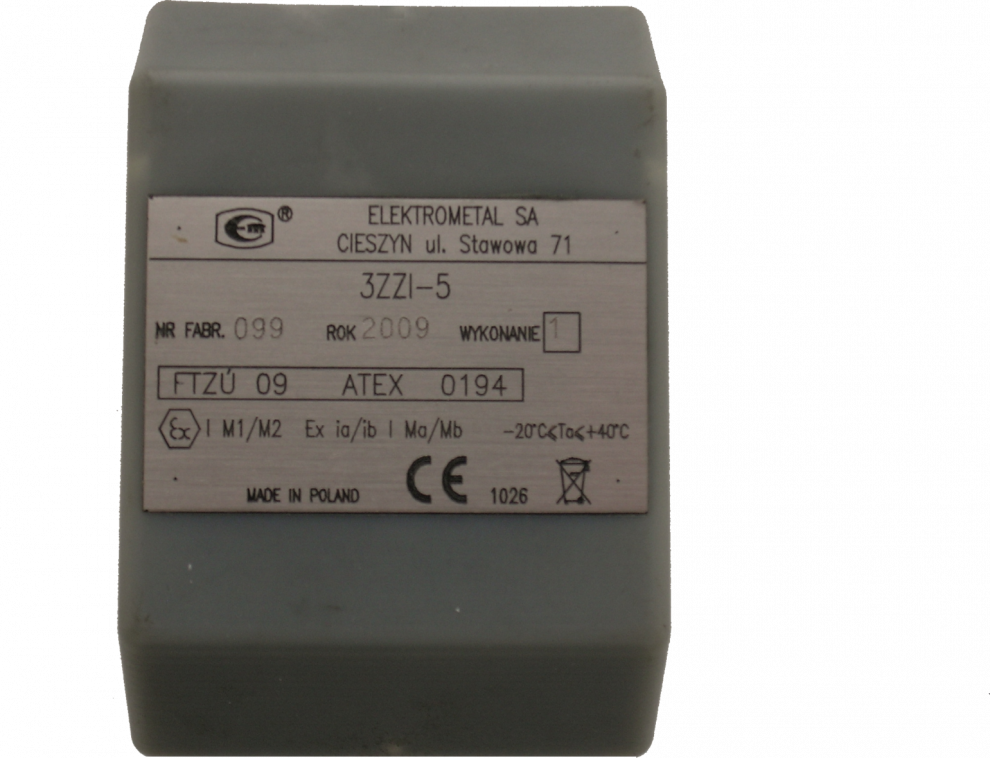

ŹRÓDŁO ZASILANIA 3ZZI-5/x

Baterie 3ZZI-5/x są źródłem zasilania urządzeń iskrobezpiecznych w podziemnych zakładach górniczych.
Źródło zasilania 3ZZI-5/3 służy do zasilania urządzeń pobierających w stanie spoczynku nieduży prąd np. sygnalizatorów głośnomówiących, a także służy do zasilania urządzeń pobierających większy prąd np. sygnalizatorów krańcowych.
Elementy źródeł zamontowane są obudowie z tworzywa sztucznego i hermetyzowane zalewą chemoutwardzalną tworząc nierozbieralny blok funkcjonalny. Obudowa jest wyposażona w dwa specjalne złącza uniemożliwiające niewłaściwe połączenia źródła z zasilanym układem. Układ elektroniczny zmontowany jest na obwodzie drukowanym.
Rodzaj zasilacza |
3ZZI-5/1 |
3ZZI-5/2 |
Znamionowe napięcie zasilania |
3,6 V |
|
Prąd znamionowy wyjściowy |
0,45 A |
|
Pojemność znamionowa |
4,5Ah |
|
Napięcie zasilania |
11-15V |
14-15V |
Pobór prądu mak. |
0,060A |
0,100A |
Prąd ładowania |
100mA |
200mA |
Prąd ładowania szybkiego |
450mA |
|
450mA | ||
Końcowe napięcie rozładowania |
3,0V |
|
Końcowe napięcie ładowania |
4,2V |
|
Trwałość |
ok. 1000 cykli ładowania lub 2 lat |
|
Gabaryty |
105x80x40 mm | |
Masa |
ok. 0,4 kg |
