9ZZI-xx/03/x/x

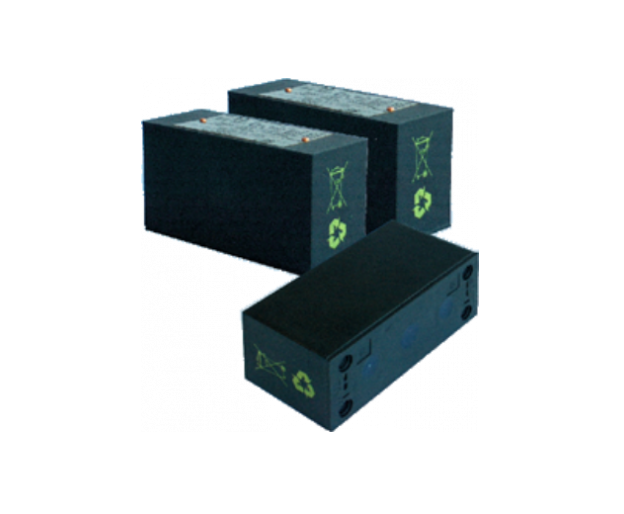

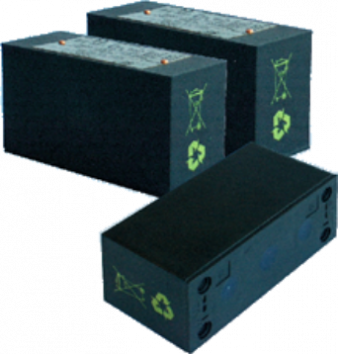

ŹRÓDŁO ZASILANIA 9ZZI-xx/03/x/x

Certyfikat:

Źródła zasilania 9ZZI-xx/03/xx służą do zasilania urządzeń pobierających w stanie spoczynku nieduży prąd, np. urządzeń głośnomówiących.

Pełny opis
  •  w źródłach 9ZZI-07/03/CD – baterię akumulatorów NiCd 8 x 700mAh
  •  w źródłach 9ZZI-07/03/x – baterię akumulatorów NiCd 8 x 700 mAh
  •  w źródłach 9ZZI-1,5/03/MH  – baterię akumulatorów NiMH 8 x 1500 mAh
Cechy/Specyfikacja Techniczna

Napięcie znamionowe

9,6 V

Pojemność znamionowa:

9ZZI-07/03/x

700 mAh

9ZZI-1,5/03/MH

1500 mAh

Wejście 1a – 3a

Ui = 15,8 V, Ii = 1A, Li = 0, Ci = 0

Wyjście 1b – 3b

Uo = 12,6 V, Io = 1,45 A, Po = 3,12 W, Li = 0, Ci = 0, Lo = 270 µH, Co = 12 µF

Wyjście 2b – 3b

Uo = 12,6 V, Io = 345 mA, Po = 0,73 W, Li = 0, Ci = 0 Lo = 4 mH, Co = 12 µF

Prąd ładowania:

9ZZI-07/03/x

70 mA przez t = 15 h

9ZZI-1,5/03/MH

150 mA przez t = 15 h

Prąd ładowania szybkiego:



9ZZI-07/03/Cd

233 mA przez t = 4,5 h

9ZZI-07/03/MH

0,7 A przez t = 1,2 h

9ZZI-1,5/03/MH

1 A przez t = 1,8 h

Końcowe napięcie rozładowania

8 V

Końcowe napięcie ładowania

ok. 13 V

Temperatura ładowania

od +50C do +400C

Temperatura rozładowania

od -200C do +450C

Trwałość

ok. 1000 cykli ładowania  lub 2 lata

Stopień ochrony

IP 20

Gabaryty

115 x 44 x 60 mm

Masa

ok. 0,56 kg
