10ZZI-1,5/03/MH

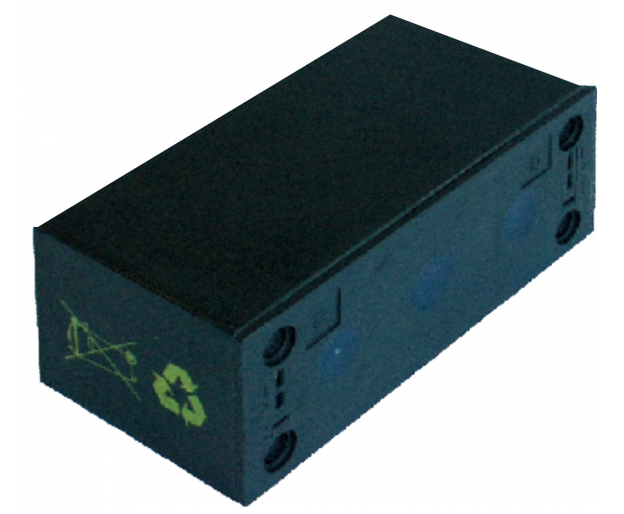

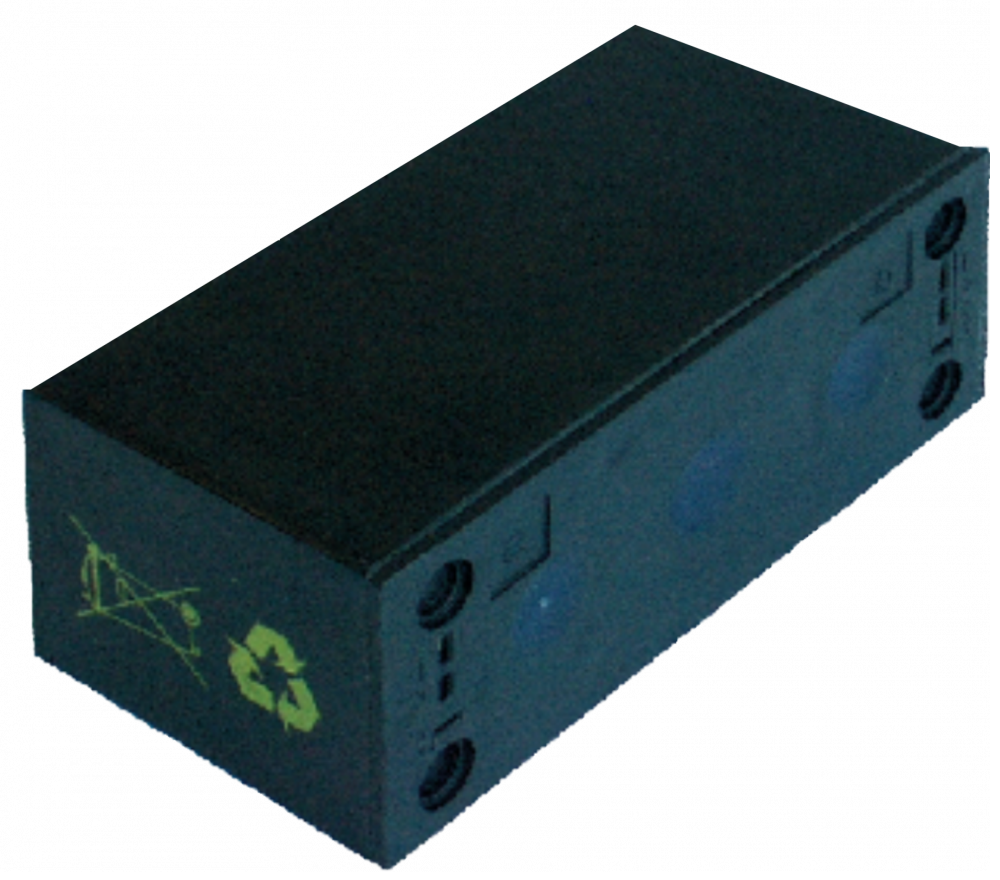

ŹRÓDŁO ZASILANIA 10ZZI-1,5/03/MH
Źródło zasilania 10ZZI-1,5/03/MH służy do zasilania urządzeń pobierających stale stosunkowo duży prąd.
Źródło zasilania 10ZZI-1,5/03/MH służy do zasilania urządzeń pobierających stale stosunkowo duży prąd, np. sterowników mikroprocesorowych.
W źródle zastosowano baterię akumulatorów NiMH o napięciu 10,8 V i pojemności 1,5 Ah.
|
Napięcie znamionowe |
10,8 V |
|
Pojemność znamionowa |
1500 mAh |
|
Wejście 1a – 3a |
Ui = 16 V, Ii = 1A, Li = 0, Ci = 0 |
|
Wyjście 1b – 3b |
Uo = 16 V, Io = 2 A, Po = 8,01 W, Lo = 150 µH, Co = 9 µF |
|
Wyjście 2b – 3b |
Uo = 16 V, Io = 0,247 A, Po = 0,99 W, Lo = 8 mH, Co = 12 µF |
|
Napięcie ładowania |
15 V przez 15 godzin |
|
Końcowe napięcie rozładowania |
9 V |
|
Końcowe napięcie ładowania |
ok. 15 V |
|
Temperatura ładowania |
od +50C do +400C |
|
Temperatura rozładowania Trwałość |
od -200C do +450C ok. 800 cykli ładowania lub 2 lata |
|
Stopień ochrony |
IP 20 |
|
Gabaryty |
115 x 44 x 60 mm |
|
Masa |
ok. 0,56 kg |
