12ZZI-xx/03/xx i 12ZZI-1,5/03/1/mh

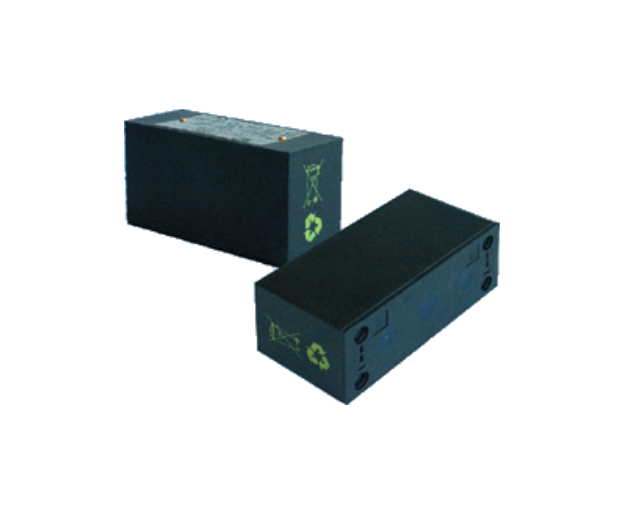

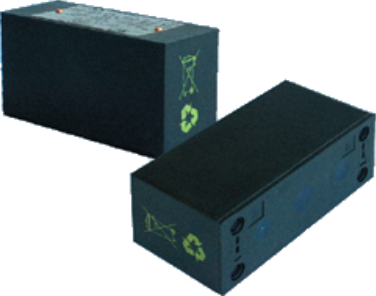

ŹRÓDŁO ZASILANIA 12ZZI-xx/03/xx i 12ZZI-1,5/03/1/mh
Źródła zasilania 12ZZI-xx/03/x służą do zasilania urządzeń.
Źródła zasilania 12ZZI-xx/03/x służą do zasilania urządzeń pobierających w stanie spoczynku nieduży prąd, np. urządzeń głośnomówiących.
Źródło zasilania 12ZZI-1,5/03/1/MH służy do zasilania urządzeń pobierających stale stosunkowo duży prąd, np.sterowników mikroprocesorowych.
Zastosowano:
- w źródłach 12ZZI-07/03/Cd – baterię akumulatorów NiCd 10 x 700 mAh
- w źródłach 12ZZI-07/03/MH – baterię akumulatorów NiMH 10 x 700 mAh
- w źródłach 12ZZI-1,5/03/MH, 12ZZI-1,5/03/1/MH – baterię akumulatorów NiMH 10 x 1500 mAh
|
Napięcie znamionowe |
12 V |
|
Pojemność znamionowa: |
|
|
12ZZI-07/03/xx |
700 mAh |
|
12ZZI-1,5/03/MH |
1500 mAh |
|
12ZZI-1,5/03/1/MH |
1500 mAh |
|
Wejście 1a – 3a |
Ui = 16 V, Ii = 1A, Li = 0, Ci = 0 |
|
Wyjście 1b – 3b |
Uo = 16 V, Io = 1,95 A, Po = 7,8 W, Li = 0, Ci = 0, Lo = 160 µH, Co = 16 µF |
|
Wyjście 2b – 3b |
Uo = 16 V, Io = 0,195 A, Po = 0,8 W, Li = 0, Ci = 0 Lo = 11 mH, Co = 16 µF |
|
Prąd lub napięcie ładowania: |
|
|
12ZZI-07/03/xx |
70 mA przez t = 15 h |
|
12ZZI-1,5/03/MH |
150 mA przez t = 15 h |
|
12ZZI-1,5/03/1/MH |
15 V przez t = 15 h |
|
Prąd ładowania szybkiego: |
|
|
12ZZI-07/03/Cd |
233 mA przez t = 4,5 h |
|
12ZZI-07/03/MH |
0,7 A przez t = 1,2 h |
|
12ZZI-1,5/03/MH |
1 A przez t = 1,8 h |
|
Końcowe napięcie rozładowania |
10 V |
|
Końcowe napięcie ładowania |
ok. 15 V |
|
Temperatura ładowania |
od +5°C do +40°C |
|
Temperatura rozładowania |
od -20°C do +45°C |
|
Trwałość |
ok. 1000 cykli ładowania lub 2 lata |
|
Stopień ochrony |
IP 20 |
|
Gabaryty |
115 x 44 x 60 mm |
|
Masa |
ok. 0,56 kg |
