ZASILACZ ZIS-x/10/y, ZIS-x/10/y/T, ZIS-x/10/y/L,ZIS-x/10/y/TL
Zasilacz iskrobezpieczny sieciowy przeznaczony jest do zasilania urządzeń iskrobezpiecznych w poziemnych zakładach górniczych.
Zasilacz typu ZIS-x/10/y przeznaczony jest do zasilania urządzeń iskrobezpiecznych w podziemnych zakładach górniczych, ze stopniem zabezpieczenia wyjścia „ib” , M2.

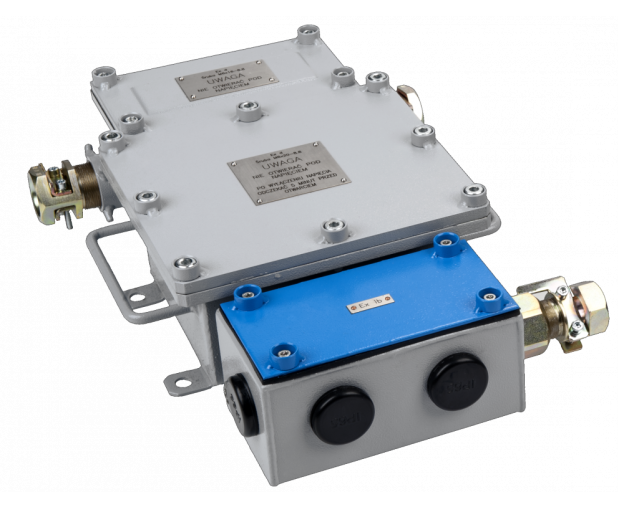

Zasilacz zabudowany jest w trwałej obudowie metalowej pokrytą antykorozyjną powłoką galwaniczną oraz lakierem proszkowym, posiadającej trzy komory: górna – przyłączeniowa zasilania sieciowego (przelotowa), środkowa – mieszcząca zespół elektroniki zasilacza, dolna – przyłączeniowa obwodów wyjściowych.
Zasilacz występuje w 4 głównych wykonaniach:
ZIS-x/10/y – wersja podstawowa z przekaźnikowym stykiem potwierdzenia nap. wyjściowego. Zakres napięcia zasilania 42-230Vac.
ZIS-x/10/y/T – wersja z dodanym modułem komunikacji RS485/Modbus. Komunikacja pozwala na zdalny odczyt parametrów zasilacza oraz możliwość zdalnego wyłączania napięcia wyjściowego.
ZIS-x/10/y/L oraz ZIS-x/10/y/TL – wersje o analogicznej funkcjonalności przystosowane do zasilania niskonapięciowego w zakresie 24-42Vac, 24-60Vdc.
Każdy z zasilaczy posiada diodę LED do sygnalizacji stanu pracy zasilacza.
Każdy z zasilaczy występuje w dowolnej kombinacji prądu i napięcia wyjściowego, zgodnie z poniższą tabelą.
|
Parametry wyjściowe i iskrobezpieczne w zależności od wykonania |
||||||
|
|
ZIS-15/10/1,45 |
ZIS-15/10/0,85 |
ZIS-12/10/1,45 |
ZIS-12/10/0,85 |
ZIS-12/10/1,9 |
ZIS-15/10/1,9 |
|
Napięcie wyjściowe |
15V +/-0,4V |
15V +/-0,4V |
12V +/-0,4V |
12V +/-0,4V |
12,2V -0,7V +0,2
|
15,2V -0,7V +0,2
|
|
Znamionowy prąd obciążenia |
1,45A |
0,85A |
1,45A |
0,85A |
1,9A |
1,9A |
|
Tętnienia napięcia wyjściowego max. /dla Uzas=38Vac/ |
100mVpp |
100mVpp |
100mVpp |
100mVpp |
100mVpp |
100mVpp |
|
Uo |
15,4V |
15,4V |
12,6V |
12,6V |
12,6V |
15,8V |
|
Io |
1,5A |
1A |
1,5A |
1A |
2A |
2A |
|
Lo |
290μH 1) |
290μH 2) |
290μH 1) |
290μH 2) |
200μH 3) |
115μH 4) |
|
Co |
12μF 1) |
12μF 2) |
12μF 1) |
12μF 2) |
10,5μF 3) |
6,2μF 4), 5) |
- Alternatywnie – kabel o przekroju żył ≤ 4mm2, o długości do 450m
- Alternatywnie – kabel o przekroju żył ≤ 4mm2, o nieograniczonej długości
- Alternatywnie – kabel o przekroju żył ≤ 4mm2, o długości do 270m
- Alternatywnie – kabel o przekroju żył ≤ 4mm2, o długości do 280m
- Dla wersji niskonapięciowych ZIS-15/10/1,9/L oraz ZIS-15/10/1,9/TL Co=6,5μF
Ad 3) i 4) dopuszcza się stosowanie kabla o indukcyjności żyła-żyła L≤0,8mH/km, pojemności żyła-żyła C≤259nF/km
|
Dane techniczne |
|
|
Nazwa parametru |
Wartość (jednostka) |
|
Znamionowe napięcie zasilania ZIS-x/10/y |
42V - 230VAC 50-60Hz |
|
Maksymalne napięcie zasilania Um (ATEX) |
Um = 250V |
|
Znamionowe napięcie zasilania ZIS-x/10/y/L |
24 – 42VAC 50-60Hz, 24 - 60VDC +/- 5% |
|
Maksymalne napięcie zasilania Um (ATEX) |
Um = 66V |
|
Moc maksymalna (wykonania 1-4, 11-14) |
<60 VA, 50W |
|
Moc maksymalna (wykonania 5-6, 11-15) |
<70 VA, 60W |
|
Oznakowanie ATEX |
I M2 Ex db ib [ib] I Mb
|
|
Numer certyfikatu badania typu WE |
FTZU 09 ATEX 0042X |
|
Szybkość stabilizacji napięcia i prądu wyjściowego (dla najgorszego warunku: ΔI=1,45A & ΔU=15V) |
typ 6,5ms. |
|
Czas startu zasilacza typ. |
<2s. |
|
Zakres temperatury otoczenia |
-20°C do 40°C |
|
Wilgotność dopuszczalna (w temperaturze 40°C) |
95% |
|
Stopień ochrony |
IP54 |
|
Masa |
14kg |
|
Wymiary zewnętrzne |
425mm x 315mm x 122mm |
