ZIS-x/04/x

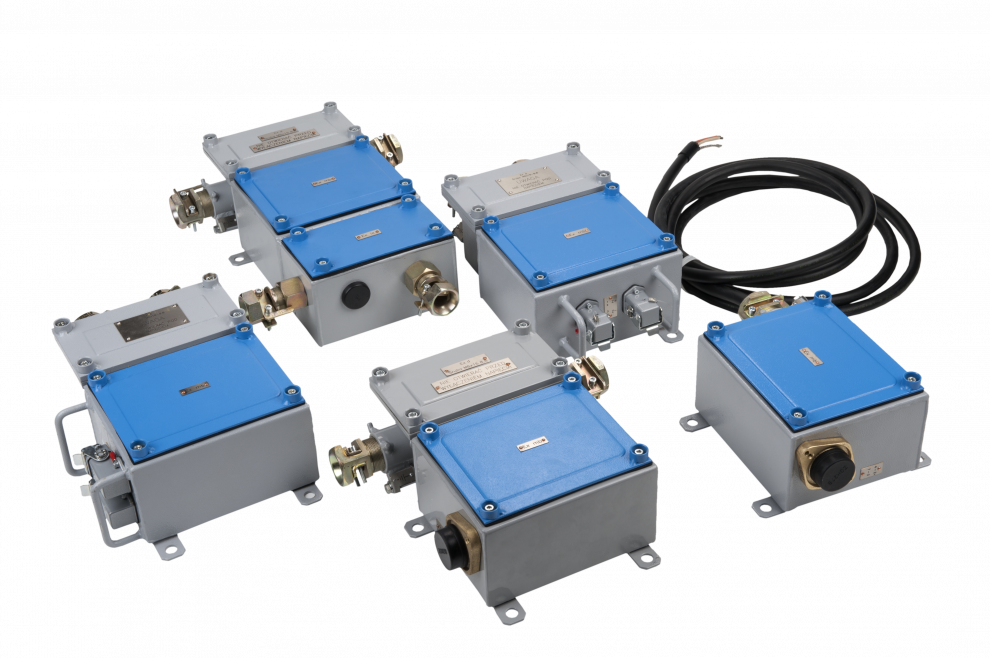

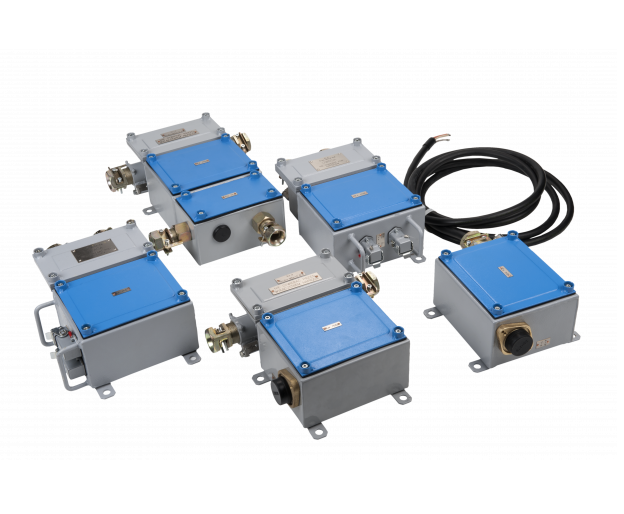

ZASILACZ ZIS-x/04/x
Podstawową funkcją zasilaczy ZIS-x/04/x jest dostarczanie stałego iskrobezpiecznego napięcia, przeznaczonego do zasilania urządzeń w podziemnych zakładach górniczych.
| ZIS-x/04/x/Z | ZIS-x/04/x/W | ZIS-x/04/x/K | |
|
Element połączeniowy |
złącza | wpusty | z kablem |
|
Napięcie zasilania |
42 V -15% do 230 V +10% | ||
|
Częstotliwość napięcia zasilającego |
50 Hz lub 60 Hz | ||
|
Typ i długość przewodu zasilającego |
OnGcekżi-G 3x2,5mm² - 3m |
||
|
Pobór mocy |
≤40 VA | ||
|
Stopień ochrony |
IP 54 | ||
|
Zakres temperatury pracy |
od +5°C do 40°C | ||
|
Wilgotność względna przy temp. pracy 40°C |
do 95 % | ||
|
Wymiary zewnętrzne |
280 x 300 x 122 mm | 425 x 315 x 122 mm | 200 x 300 x 122 mm |
|
Masa |
12kg | 14 kg | 9kg |
|
ZIS-5/04/3/x |
|||
|
Napięcie wyjściowe |
5V ±0,2V | ||
|
Znamionowy prąd odciążenia |
2,2A | ||
|
Maksymalne tętnienia napięcia wyjściowego |
50mVpp (dla Uzas=35,7Vac) | ||
|
Parametry obwodu wyjściowego |
Uo=5,4V, Io=3A, Lo=10µH, Co=3µF | Uo=5,4V, Io=3A, Lo=10µH, Co=3µF | |
|
ZIS-12/04/2/x |
|||
|
Napięcie wyjściowe |
12V ±0,5V | ||
|
Znamionowy prąd odciążenia |
1,5A |
||
|
Maksymalne tętnienia napięcia wyjściowego |
100mVpp (dla Uzas=35,7Vac) | ||
|
Parametry obwodu wyjściowego |
Uo=12,6V, Io=2A, Lo=16µH, Co=1,5µF | ||
|
ZIS-15/04/1,5/x |
|||
|
Napięcie wyjściowe |
15V ±0,5V | ||
|
Znamionowy prąd odciążenia |
1,1A | ||
|
Maksymalne tętnienia napięcia wyjściowego |
100mVpp (dla Uzas=35,7Vac) | ||
|
Parametry obwodu wyjściowego |
Uo=15,8V, Io=1,5A, Lo=20µH, Co=1,2µF | ||
|
ZIS-24/04/1/x |
|||
|
Napięcie wyjściowe |
24V ±15V | ||
|
Znamionowy prąd odciążenia |
0,75A | ||
|
Maksymalne tętnienia napięcia wyjściowego |
100mVpp (dla Uzas=35,7Vac) | ||
|
Parametry obwodu wyjściowego |
Uo=25,2V, Io=1A, Lo=25µH, Co=0,8µF | ||
