ZIG-x/06/x

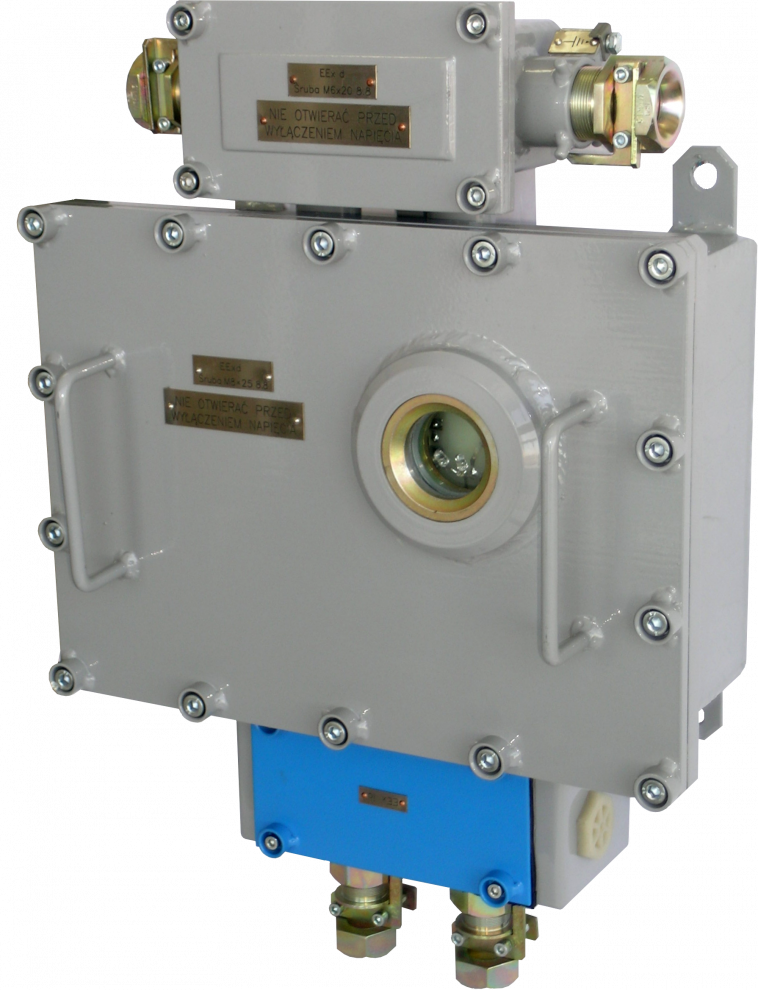

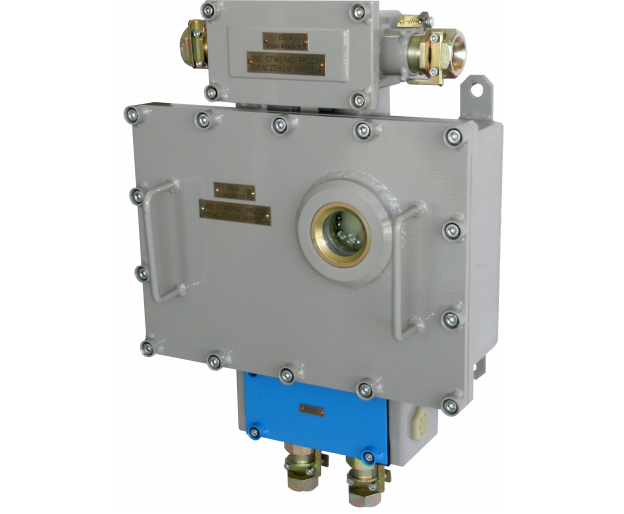

ZASILACZ ZIG-x/06/x
Certyfikat:
Zasilacz jest źródłem zasilania w podziemnych wyrobiskach górniczych.
Zasilacz należy traktować jako:
Zasilacz należy traktować jako:
- kategorii M2 dla zasilania sieciowego
- kategorii M1 dla zasilania bateryjnego (po wyłaczniu zasialania sieciowego)
Cechy/Specyfikacja Techniczna
|
Napięcie zasilania zależnie od wersji napięciowej |
127V -15% do 230V +10% |
|
Częstotliwość napięcia zasilającego |
50Hz lub 60Hz |
|
Pobór mocy |
≤135W |
|
Stopień ochrony |
IP54 |
|
Zakres temperatury pracy |
+5°C do +40°C |
|
Wilgotność względna przy temp. pracy 40°C |
do 95% |
|
Wymiary zewnętrzne |
|
|
- bez wpustów |
380x200x480mm |
|
- z wpustami |
380x200x550mm |
|
Czas pełnego ładowania akumulatora |
min. 6 godzin |
|
Czas pracy po wyłączeniu napięcia zasilającego |
min. 4 godzin |
| ZIG-5/06/2,2 | ZIG-12/06/1,5 | ZIG-15/06/1,1 | ZIG-24/06/0,75 | |
|
Napięcie wyjściowe |
5V ±0,2V |
12V ±0,5V | 15V ±0,5V |
24V ±1V |
|
Znamionowy prąd obciążenia |
2,2A |
1,5A | 1,1A | 0,75A |
|
Maksymalne tętnienia napięcia wyjściowego |
50mVpp | 100mVpp | 100mVpp | 100mVpp |
|
Uo |
5,4V |
12,6V |
15,8V | 25,2V |
|
Io |
3A | 2A | 1,5A | 1A |
|
Po |
16,2 W | 25,2 W | 23,7 W | 25,2 W |
|
Co |
3μF | 1,5μF | 1,2μF | 0,8μF |
