UKO-95/1

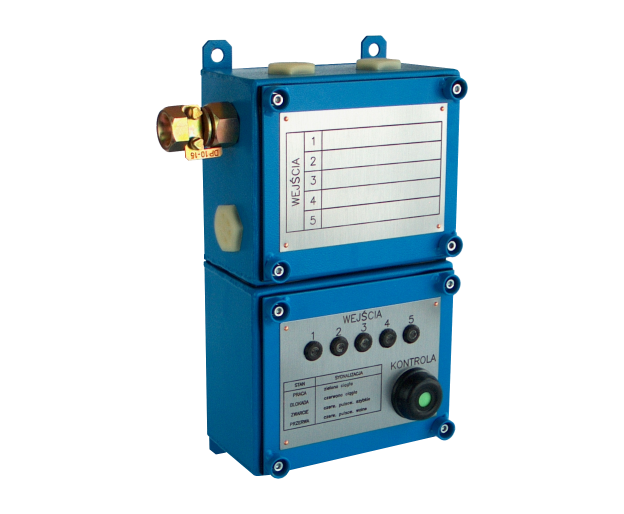

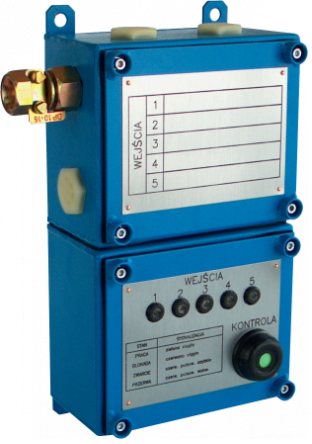

URZĄDZENIE KONTROLI OBWODÓW UKO-95/1
Urządzenie kontroli obwodów UKO-95/1 stosowane jest w podziemnych zakładach górniczych.
Funkcje: kontrola pięciu obwodów iskrobezpiecznych przy zachowaniu pełnej separacji galwanicznej tych obwodów.
Rozróżnia się następujące stany pracy urządzenia UKO-95/1:
- styk kontrolowany zwart,
- styk kontrolowany rozwarty,
- przerwa w obwodzie kontrolowanym,
- zwarcia w obwodzie kontrolowanym,
- przetrzymanie krótkich impulsów,
- zapamiętanie stanu blokady,
- sygnalizacja optyczna stanu styku kontrolowanego.
|
Napięcie zasilania z zewnętrznego zasilacza iskrobezpiecznego |
15 V DC + 0,5- 1,5 V |
|
Lokalne źródło zasilania |
10ZZI-1,5/03/MH |
|
Maksymalna rezystancja jednej żyły kabla łączącego UKO z zasilaczem: |
|
| dla wyposażenia w lokalne źródło zasilania |
5 W |
|
Maksymalny pobór prądu |
0,25 A |
|
Gwarantowany czas pracy bez zasilania zewnętrznego |
2 h |
|
Max. rezystancja jednej żyły kabla łączącego UKO ze stykiem kontrolowanym |
250 W |
|
Minimalna rezystancja między żyłami linii |
30 kW |
|
Czas zapamiętania stanu blokady nie mniej niż |
2 h |
|
Zwłoka przetrzymania krótkotrwałych impulsów |
ok. 1 sek. |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy |
od +5°C do +40°C |
|
Wilgotność względna przy temperaturze + 40°C |
95 % |
|
Wymiary zewnętrzne: |
|
|
bez wpustów |
361 x 215 x 130 mm |
|
z wpustami |
410 x 325 x 130 mm |
|
Masa bez wpustów |
7,1 kg |
|
Masa wpustów: DP 14-21, DP 10-15, DP 6-10 |
0,33 kg, 0,255 kg, 0,245 kg |
|
Parametry obwodów wejściowych i wyjściowych: |
|
| zasilanie 20-13 |
Ui = 15,8 V, Li = 0, Ci = 0 |
| wyjścia 1-2-3, 5-6-7 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
| wejścia 8-15, 9-16, 10-17, 11-18, 12-19 |
Uo = 15,8 V, Io = 12 mA, Po = 47 mW Lo = 20 mH, Co = 2 µF |
