MUS-04

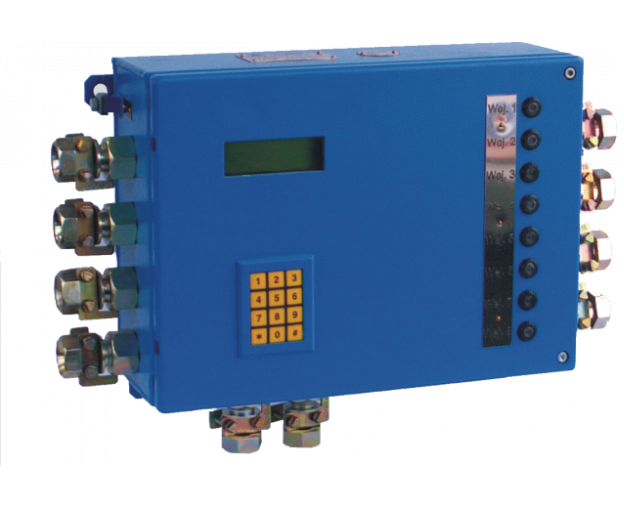

MIKROPROCESOROWE URZĄDZENIE STERUJĄCE MUS-04
Mikroprocesorowe urządzenie sterujące MUS-04 to w pełni programowalne urządzenie do sterowania wybranymi urządzeniami lub procesami technologicznymi.
• umożliwia kontrolę ośmiu obwodów wejściowych wyposażonych w styk, styk połączony szeregowo z diodą lub klucz elektroniczny,
• umożliwia sterowanie ośmioma obwodami wyjściowymi,
• sygnalizuje w określony sposób stan wejść na diodach świecących LED,
• umożliwia generowanie odpowiednich komunikatów na wyświetlaczu LCD,
• umożliwia programowanie urządzenia bezpośrednio z klawiatury,
• dzięki wyposażeniu w interfejs RS 485, umożliwia wizualizację procesów, którymi steruje MUS-04 oraz wpisywanie określonych parametrów do pamięci procesora podczas pracy urządzenia.
|
Napięcie zasilania |
15 V DC ± 0,5 V |
|
Gwarantowany czas pracy na lokalnym źródle zasilania |
4 h |
|
Liczba wej/wyj |
8 / 8 |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy |
+5 ≤Ta ≤+400C |
|
Dopuszczalna wilgotność względna powietrza |
max. 95% |
|
Pamięć procesora: |
|
|
pamięć programu |
128 kB |
|
pamięć danych |
3840 B |
|
pamięć EEPROM |
1024 B |
|
Maksymalna rezystancja obwodów łączących urządzenie ze stykiem kontrolnym |
500 Ω |
|
Minimalna rezystancja pomiędzy żyłami linii |
30k Ω |
|
Wymiary zewnętrzne: |
|
|
bez wpustów |
355 x 300 x 127 mm |
|
z wpustami |
475 x 345 x 127 mm |
|
Masa z wpustami |
ok. 10 kg |
|
Masa wpustów: DP 14-21, DP 10-15, DP 6-10 |
0, 33 kg, 0,255 kg, 0,245 kg |
|
Parametry obwodów: |
|
|
Zasilanie 37-38 |
Ui = 15,8 V, Ii = 1 A, Li = 0, Ci = 0 |
|
Wyjścia 1-2, 3-4, 5-6, 7-8, 9-10, 11-12, 13-14, 15-16 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
Wejścia 17-18, 19-20, 21-22, 23-24, 25-26, 27-28, 29-30, 31-32 |
Uo = 14,5 V, Io = 15,3 mA, Po = 55 mW Lo = 1,0 H, Co = 20 µF |
|
Transmisja ATx,BTx |
Uo = 5,9 V, Io =115 mA, Co =10 µF, Lo =5 mH |
|
Transmisja ARx, BRx |
Ui = 5,9 V, Ii = 115 mA, Ci = 1, Li = 0 |
