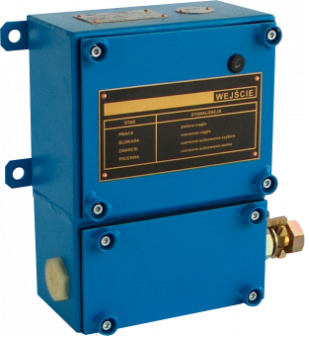

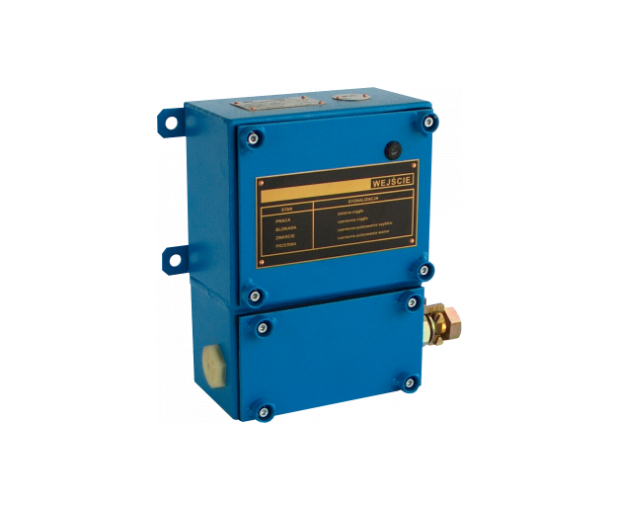

URZĄDZENIE KONTROLI STYKÓW UKS-95/1
Urządzenie kontroli styków UKS-95/1 stosowane w podziemnych zakładach górniczych.
- umożliwia zwielokrotnienie styku kontrolującego pracę innych urządzeń przy zapewnieniu pełnej separacji galwanicznej obwodu wejściowego od obwodów wyjściowych,
- zapewnia możliwość sprawdzenia uszkodzenia linii od kontrolowanego obiektu,
- umożliwia tworzenie struktur logicznych sterujących pracą innych urządzeń przystosowanych do współpracy z obwodami iskrobezpiecznymi (w efekcie zastosowania styków przekaźników bądź zespołu identyfikacji jako elementów wyjściowych).
Styk wyjściowy może być wyprowadzony jako: styk przełączny, styk z diodą oraz styk wyposażony w zespół rezystorów końcowych. Wejścia i wyjścia UKS-95/1 mogą współpracować tylko z obwodami iskrobezpiecznymi do- puszczonego typu.
UKS-95/1 jest urządzeniem uniwersalnym dzięki zastosowaniu układów elektronicznych realizujących następujące funkcje:
- przetwarzanie działania styku kontrolowanego,
- opóźnione zadziałanie i opóźnione zwolnienie w stosunku do sygnału wejściowego,
- przetwarzanie krótkich impulsów sygnału wejściowego,
- identyfikacja urządzenia, w którym zadziałał styk wejściowy.
|
Napięcie zasilania z zewnętrznego zasilacza iskrobezpiecznego |
15 V DC + 0,5- 1,5 V |
|
Maksymalna rezystancja 1 żyły przewodu łączącego UKS-95/1 z zasilaczem iskrobezpiecznym |
10 Ω |
|
Maksymalny pobór prądu |
200 mA |
|
Maksymalna rezystancja 1 żyły przewodu łączącego UKS-95/1 ze stykiem kontrolowanym |
250 Ω |
|
Minimalna rezystancja między żyłami linii |
30 kΩ |
|
Maksymalna ilość styków działających ze zwłoką czasową |
2 przełączające |
|
Maksymalna ilość styków działających bezzwłocznie |
6 przełączających |
|
Zwłoka czasowa opóźnienia zadziałania i opóźnienia zwalniania |
0-15 sek. co 1 sek. |
|
Tolerancja opóźnień czasowych |
25 % |
|
Zwłoka przetrzymywania krótkich impulsów |
ok. 1 sek. |
|
Zespół identyfikacji: możliwość nastawienia numeru identyfikacyjnego |
od 1 do 99 |
|
Maksymalna odległość od sygnalizatora SBI |
10 km |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy |
od +5°C do +40°C |
|
Wilgotność względna przy temperaturze + 40°C |
95 % |
|
Wymiary zewnętrzne: |
|
|
bez wpustów |
265 x 230 x 120 mm |
|
z wpustami |
325 x 265 x 120 mm |
|
Masa bez wpustów |
5,75 kg |
|
Masa wpustów: DP 14-21, DP 10-15, DP 6-10 |
0,33 kg, 0,255 kg, 0,245 kg |
|
Parametry obwodów wejściowych i wyjściowych: |
|
| zasilanie 1-2 |
Ui = 15,8 V, Li = 0, Ci = 0 |
| wejście 21-22 |
Uo = 15,8 V, Io = 12 mA, Po = 47 mW, Lo = 20 mH, Co = 2 µF |
|
wyjścia |
|
| zespoły ZUP 3-4-5, 6-7-8, 9-10-11, 12-13-14, 15-16-17, 18-19-20 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
dla ustawienia przełącznika 2,3,7,8-ON i 1,6-OFF lub 3,8-ON i 1,2,6,7-OFF |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
dla ustawienia przełącznika 1,2,6,7-ON i 3,8-OFF |
Pi = 0,6 W Ui = 15,8 V, Ii = 12 mA, |
| zespół ZUI 15-16-17-20 |
Li = 0, Ci = 0 |
