WL-08

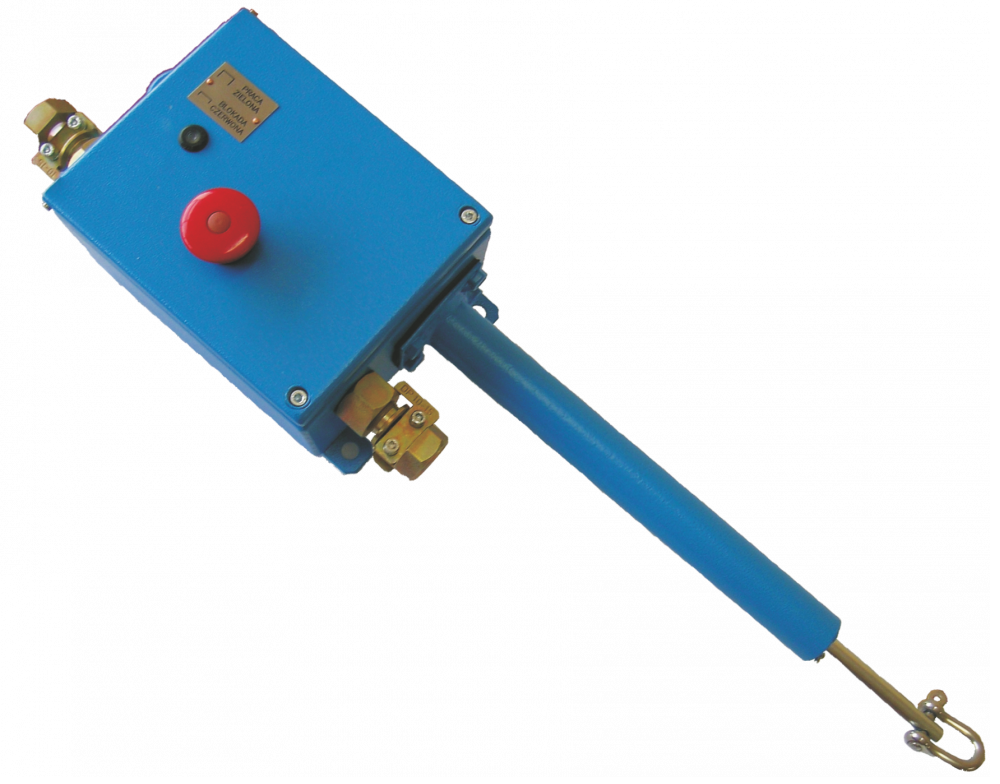

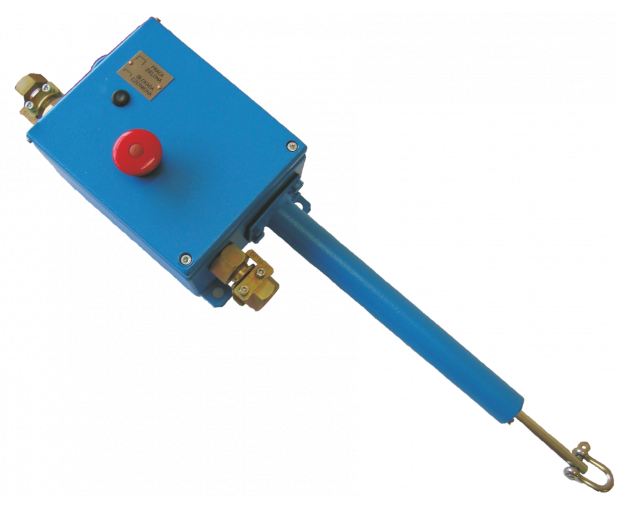

WYŁĄCZNIK LINKOWY WL-08

Certyfikat:

Wyłącznik linkowy WL-08 stosowany jest w obwodach sterowania i blokad maszyn i urządzeń do zatrzymania przenośnika taśmowego z każdego miejsca wzdłuż jego długości

Pełny opis
  • kontrola naciągu linki,
  • awaryjne wyłączanie i blokowanie napędów,
  • może też pełnić funkcje urządzenia do zdalnego sterowania w obwodach automatyki,
  • zerwanie linki powoduje blokadę systemu.

Sterowanie stykami w wyłączniku WL-08 może być dokonywane w dwojaki sposób:

  • poprzez naciśnięcie przycisku„PRACA-STOP” umieszczonego na jego pokrywie,
  • poprzez szarpnięcie za linkę awaryjną zamocowaną do cięgna wyłącznika.
Cechy/Specyfikacja Techniczna

Wpusty kablowe

DP 14-21, DP 10-15, DP 6-10

Siła konieczna  do uruchomienia wyłącznika linką

200 ± 50 N

Stopień ochrony

IP 54

Zakres temperatur pracy

od -20°C do + 40°C

Wymiary

160 x 600 x 140 mm

Masa

ok. 6 kg

Zewnętrzna średnica przewodu przyłączeniowego



14≤ d ≤ 21 mm dla DP14-21



15≤ d ≤ 10 mm dla DP10-15



10≤ d ≤ 6 mm dla DP6-10

Max. parametry obwodów wejściowych:

dla wykonania WL-08/1:  1-2, 5-6

Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0

dla wykonania WL-08/2:   1-2-3, 10-11-12

Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0

dla wykonania WL-08/3:  B, B1 – GND

Ui = 20 V, Ii = 30 mA, Li = 0, Ci = 0

Z+ - Z-

Ui = 15,8 V, Li = 0, Ci = 0
