WL-92/1

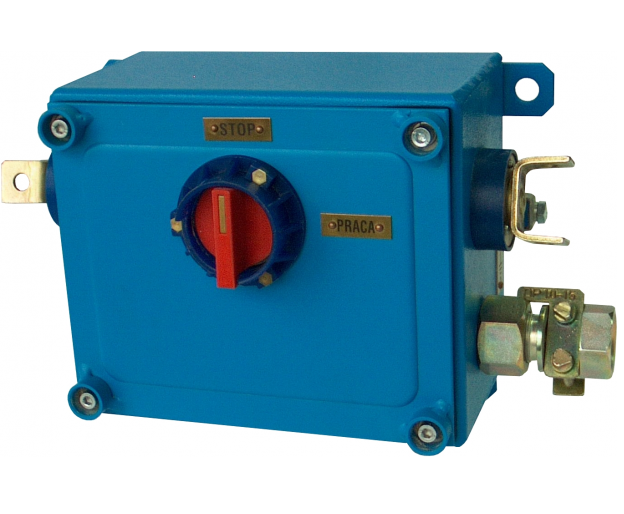

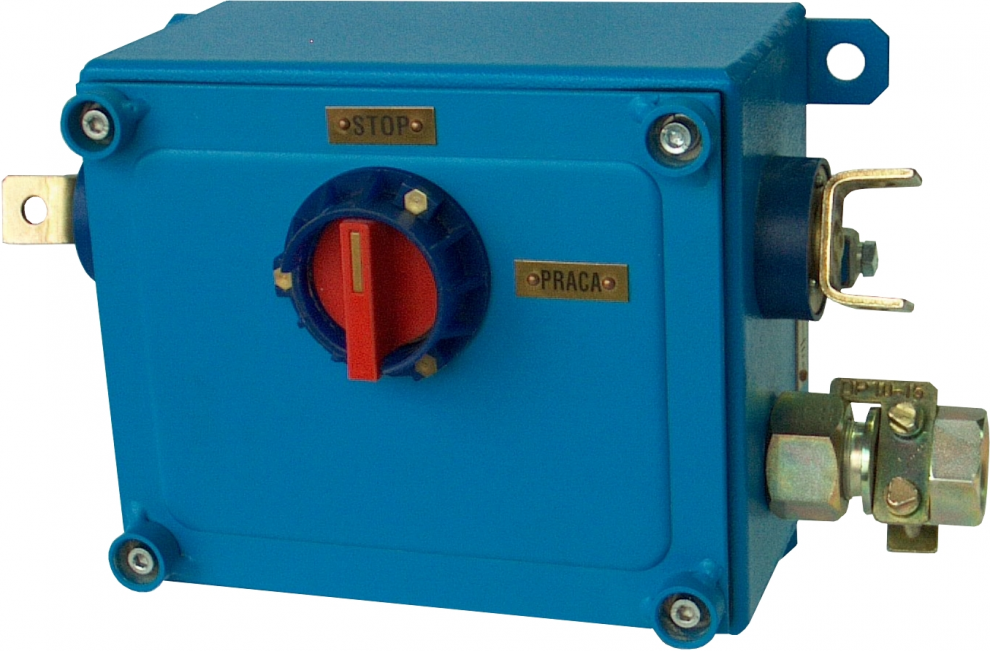

WYŁĄCZNIK LINKOWY WL-92/1
Certyfikat:
Wyłącznik linkowy WL-92/1 stosowany jest w obwodach sterowania i blokad maszyn i urządzeń.
Pełny opis
Funkcje:
- awaryjne wyłączanie i blokowanie napędów,
- może też pełnić funkcje urządzenia do zdalnego sterowania w obwodach automatyki. Sterowanie stykami w wyłączniku WL-92/1 może być dokonywane w dwojaki sposób:
- poprzez przełączanie przełącznika pokrętnego umieszczonego na jego pokrywie,
- poprzez szarpnięcie za linkę awaryjną zamocowaną do cięgła wyłącznika.
Cechy/Specyfikacja Techniczna
|
Wpusty kablowe |
DP 14-21, DP 10-15, DP 6-10 |
|
Siła konieczna do uruchomienia wyłącznika linką |
150 ± 30 N |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy |
od -20°C do + 40°C |
|
Wymiary |
395 x 175 x 130 mm |
|
Masa |
ok. 5,4 kg |
|
Max. parametry obwodów wejściowych |
|
| dla wykonania WL-92/1/1: 1-2, 5-6 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
|
|
| dla wykonania WL-92/1/2: 1-2-3, 10-11-12 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
| dla wykonania WL-92/1/3: B, B1,GND |
Ui = 20 V, Ii = 30 mA, Li = 0, Ci = 0 |
|
Z+ - Z- |
Ui = 15,8 V, Li = 0, Ci = 0 |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0042 |
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma |
