WK-03

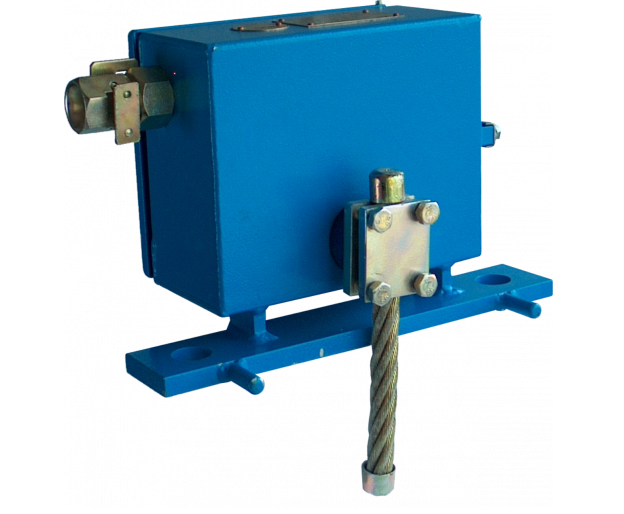

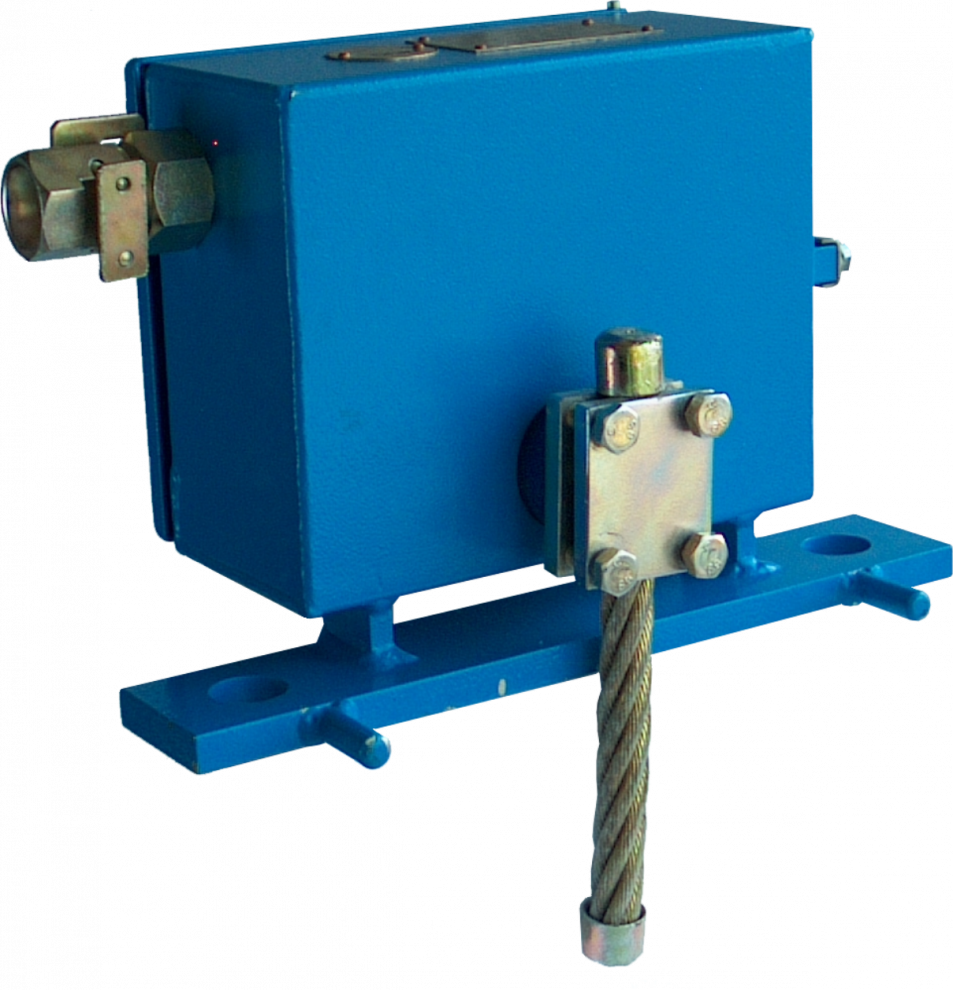

WYŁĄCZNIK KRAŃCOWY WK-03
Certyfikat:
Wyłącznik krańcowy WK-03 stosowany jest w zakładach wydobywczych.
Zastosowanie: awaryjne wyłączanie napędu kolejki podwieszanej przy dojeździe wózka z lewej lub prawej strony na dźwignię wyłącznika.
Pełny opis
Wyłącznik posiada niezależne styki przełączające, wyprowadzone na listwę zaciskową. Wyłączenie napędu jest rezultatem rozwarcia styków przez mechanizm uruchomiany dźwignią wykonaną z elastycznej liny stalowej, na którą naciska wózek przy dojeździe do określonego miejsca trasy. W wyłączniku znajdują się rezystory umożliwiające współpracę z układami kontroli stanu linii.
Cechy/Specyfikacja Techniczna
|
Napięcie znamionowe |
60 V DC |
|
Prąd maksymalny |
0,2 A |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy Dopuszczalny przekrój przewodów |
od +50C do +400C od 0,35 do 2,5 mm2 |
|
Wymiary |
330 x 190 x 155 mm |
|
Masa |
ok. 5,2 kg |
|
Wpusty kablowe |
DP 6-10, DP 10-15, DP 14-21 |
|
Parametry obwodów wyjściowych: |
|
|
Zaciski: 4-5-6, 10-11-12 |
Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0 |
|
Zaciski: 1-2-3, 7-8-9 |
Ui = 24 V, Ii = 14 mA, Li = 0, Ci = 0 |
|
Nr Certyfikatu badania typu WE |
FTZÚ 04 ATEX 0078 |
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma |
