WK-97/1

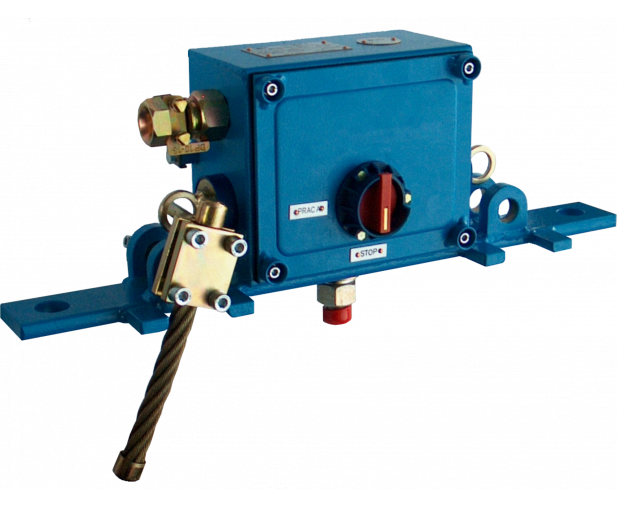

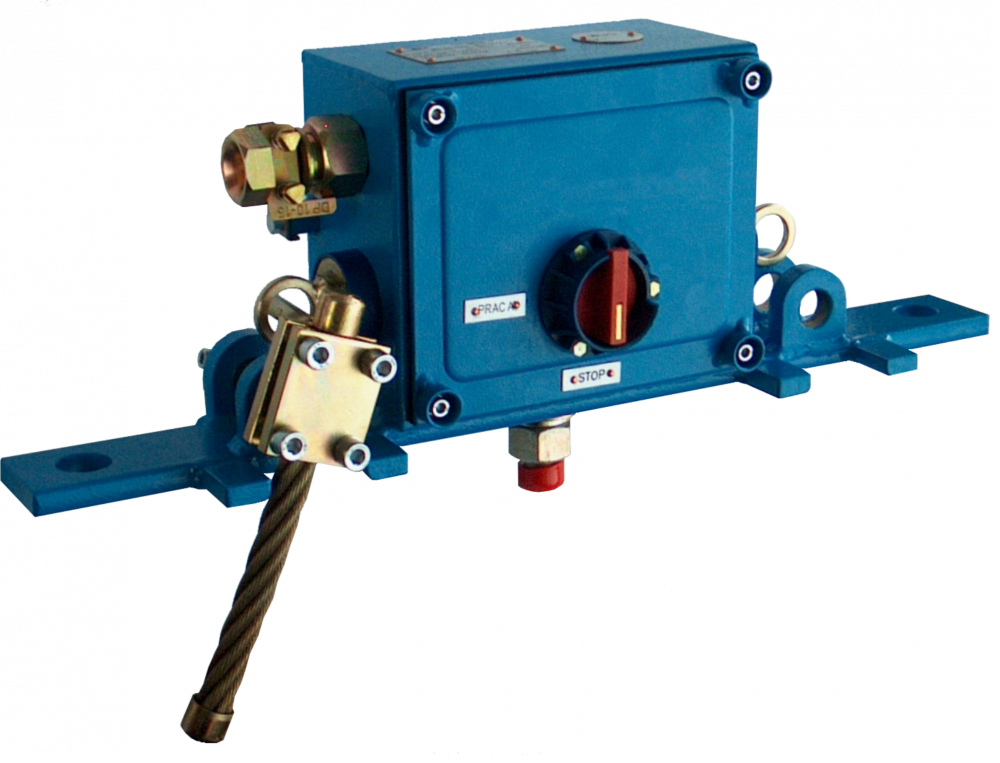

WYŁĄCZNIK KOŃCOWY WK-97/1

Certyfikat:

Wyłącznik końcowy WK-97/1 stosuje się w obwodach sterowania.
Zastosowanie:  awaryjne wyłączanie i blokada napędu kolejki podwieszanej przy dojeździe wózka do końca trasy.

Pełny opis
Wyłączenie i blokada napędu jest rezultatem rozwarcia styków stabilnego przełącznika „PRACA-STOP” przez mechanizm sprzężony z tym przełącznikiem i uruchomiany elastyczną dźwignią, na którą naciska wózek przy dojeździe do końca trasy. Zastosowanie pokrętnego, stabilnego przełącznika „PRACA-STOP” umożliwia sterowanie bezpośrednie lub zdalne. Ponowne uruchomienie napędu kolejki jest możliwe po świadomym przełączeniu przełącznika w pozycję wyjściową.
Cechy/Specyfikacja Techniczna

Stopień ochrony

IP 54

Rodzaje wpustów kablowych

DP 14-21; DP 6-10; DP 10-15

Zewnętrzna średnica przewodu przyłączeniowego

14 ≤ d ≤ 21 mm

Zakres temperatury pracy

od +5°C do +40°C

Siła konieczna  do uruchomienia wyłącznika linką

150 N ±30 N

Wymiary  i masa

395 x 175 x 130 mm, ok. 5,4 kg

Parametry obwodów wyjściowych:

  • dla wykonania 1: zaciski 1-2, 5-6

Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0

  • dla wykonania 2: zaciski 1-2-3, 10-11-12

Ui = 60 V, Ii = 0,2 A, Li = 0, Ci = 0

  • dla wykonania 3: zaciski B, B1-GND

Ui = 20 V, Ii = 30 mA, Li = 0, Ci = 0

   zaciski Z+ - Z-

Ui = 15,8 V, Li = 0, Ci = 0

Nr Certyfikatu badania typu WE:

FTZÚ 04 ATEX 0042

Cecha budowy przeciwwybuchowej

Ex I M1 Ex ia I Ma
