GZS-04

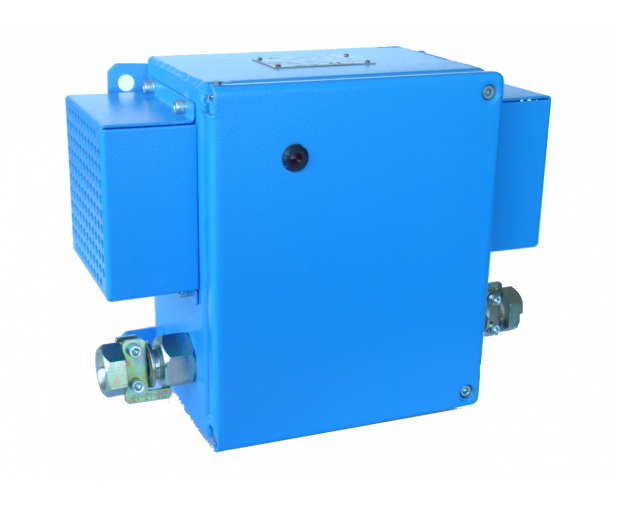

GENERATOR ZAPOWIEDZI SŁOWNYCH GZS-04
Generator zapowiedzi słownych GZS-04 stosuje się do emisji wybranego sygnału dźwiękowego poprzez wbudowane głośniki z mozliwością przesłania go do systemu UGO-86/1, UGS-99/1, UGS-01/2.
Emisja sygnału jest potwierdzona zwarciem styku kontrolnego
- emisja wybranego sygnału dźwiękowego poprzez wbudowane głośniki,
- sterowanie generatorem za pośrednictwem szeregowego interfejsu w standardzie RS-485 (opcja).
|
Napięcie zasilania |
15 V DC + 0,5V- 1,5V |
|
Maksymalny pobór prądu |
0,10 A |
|
Głośność sygnałów akustycznych |
≥90dB |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatury pracy |
od -20°C do +40°C |
|
Gabaryty |
300 x 225 x 125 mm |
|
Masa |
ok. 5 kg |
|
Parametry obwodów wejściowych i wyjściowych: |
|
|
Zasilanie Z+, Z- |
Ui= 15,8V, Li=0, Ci=0 |
|
Wejście Wej1, Wej2, Wej3, Wej4 |
Ui=25V, Li=0, Ci=0 |
|
Wyjście R-GND |
Uo=12,6V, Io=88mA, Po=1,11W, Lo=10mH, Co=2µF |
|
Wyjście RS-485 (ARxTx, BRxTx) |
Ui=5,9V, Li=0, Ci=0, Uo=5,9V, Io=100mA, Lo=10mH, Co=10µF |
|
Wyjście potwierdzenia Potw.3, Potw2 wzgl. Potw1 |
Ui=40V, Li=0,2A, Pi=3,3W, Li=0, Ci=0 |
|
Czas pracy po wyłączeniu zasilania (przy emisji sygnału przez 1/5 czasu, ze źródłem 9ZZI-1,5/03/MH) |
8 godzin |
|
Sumaryczny czas nagranych sygnałów |
480s |
|
Długość pojedynczych sygnałów |
wielokrotność 200msek |
|
Nr Certyfikatu badania typu WE |
FTZU 06 ATEX 0020X |
|
Cecha budowy przeciwwybuchowej |
Ex I M1/M2 Ex ia/ib I Ma/Mb |
