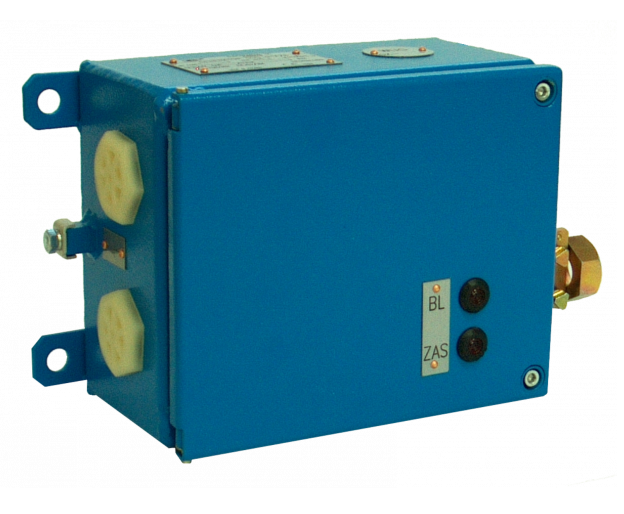

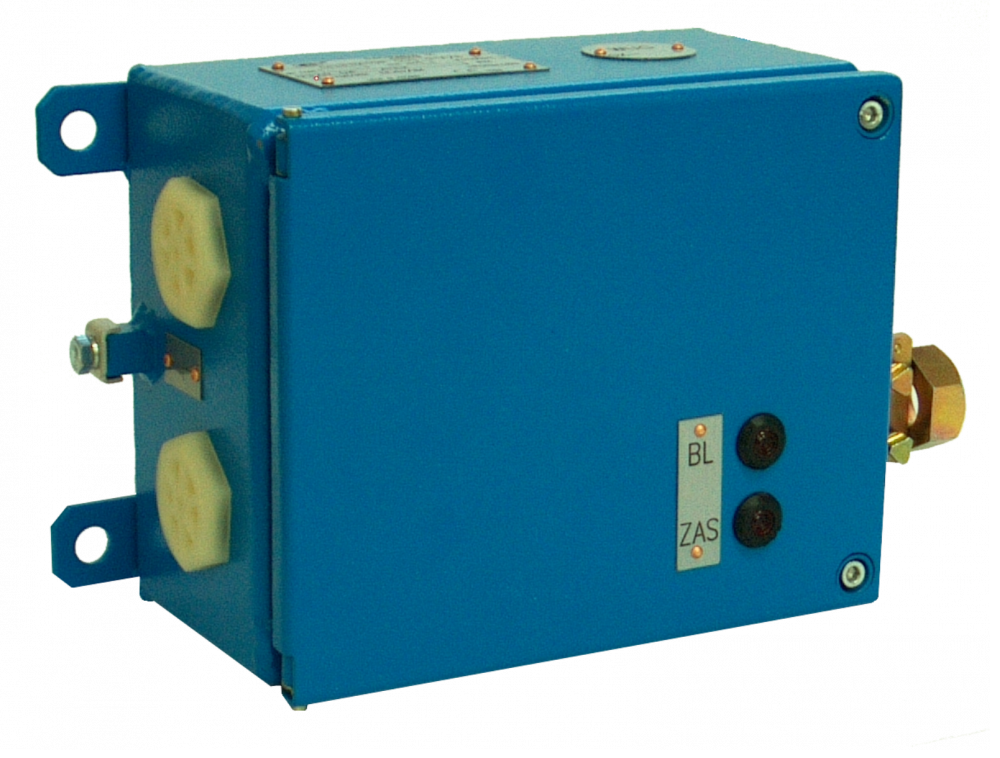

GSO-91 A/8 GENERATOR SYSTEMU OSTRZEGAWCZEGO
Generator sygnału ostrzegawczego GSO-91A/8 przeznaczony jest głównie do współpracy z systemami: UGO-86 i UGO-86/1 (w zakresie emisji sygnału ostrzegawczego), systemami: ISB-89 i ISB-89/1 oraz urządzeniami dopuszczonymi do pracy w podziemiach kopalń (w zakresie blokady napędów).
- generowanie sygnału ostrzegawczego nadawanego automatycznie przed uruchomieniem urządzenia, np. przenośnika, kołowrotu, kolejki itp.,
- wyłączanie i blokowanie napędu danego urządzenia.
Generator GSO-91A/8 generuje sygnał ostrzegawczy emitowany przez głośniki sygnalizatorów w czasie zwarcia styków przekaźnika czasowego w wyłączniku napędów. Po upływie 5 – 10 sekund wyłącznik napędu uruchamia napęd, a emisja sygnału ostrzegawczego zostaje przerwana.
Obwód sterujący wysyłaniem sygnału ostrzegawczego jest kontrolowany. Przerwanie tego obwodu lub jego zwarcie powoduje zadziałanie blokady uniemożliwiającej załączenie napędu.
|
Napięcie zasilania |
15 V DC + 0,5- 1,5 V |
|
Maksymalny pobór prądu |
0,12 A |
|
Częstotliwość sygnałów ostrzegawczych |
8 różnych sygnałów ustawianych przełącznikiem (patrz tabela) |
|
Tolerancja częstotliwości sygnałów |
±20 % |
|
Poziom sygnału wyjściowego |
5 Vpp + 0,5- 0,5 V |
|
Zakres temperatury pracy |
od +5°C do +40°C |
|
Stopień ochrony |
IP 54 |
|
Wymiary i masa |
320 x 156 x 115 mm |
|
Masa |
ok. 5 kg |
|
Parametry obwodów: |
|
|
Ui = 15,8 V, Li = 0, Ci = 0 |
|
Uo = 15,8 V, Io = 110 mA, Lo = 10 mH, Co = 2 µF |
|
Uo = 15,8 V, Io = 17 mA, Lo = 20 mH, Co = 2 µF |
|
Uo = 9,6 V, Io = 5,6 mA, Lo = 20 mH, Co = 2 µF |
|
Uo = 15,8 V, Io = 9,2 mA, Lo = 20 mH, Co = 2 µF |
|
Ui = 60 V, Ii = 0,2 mA, Pi = 3,3 W, Li = 0, Ci = 0 |
|
Nr Certyfikatu badania typu WE |
FTZÚ 04 ATEX 0046 |
|
Cecha budowy przeciwwybuchowej |
Ex I M2 Ex ib I Mb |
TABELA SYGNAŁÓW
|
Lp |
SYGNAŁ AKUSTYCZNY |
|
|
Pozycja przełącz. ON |
Pozycja przełącz. OFF |
|
1 |
600 Hz ±20 % |
ciągły |
|
- |
1,2,3,4 |
|
2 |
700 Hz ±20 % |
ciągły |
3 |
1,2,4 |
|
|
3 |
1800 Hz ±20 % |
ciągły |
2 |
1,3,4 |
|
|
4 |
2700 Hz ±20 % |
ciągły |
|
2,3 |
1,4 |
|
5 |
700 Hz ±20 % |
przerywany |
500/500 msek |
1 |
2,3,4 |
|
6 |
700 Hz ±20 % |
dew. ±100 Hz |
500/500 msek |
1,3 |
2,4 |
|
7 |
1800 Hz ±20 % |
przerywany |
500/500 msek |
1,2 |
3,4 |
|
8 |
2700 Hz ±20 % |
dew. ±200 Hz |
250/250 msek |
1,2,3 |
4 |
