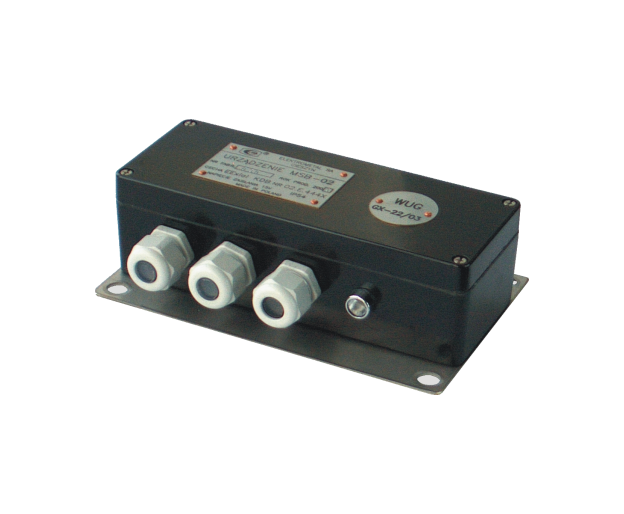

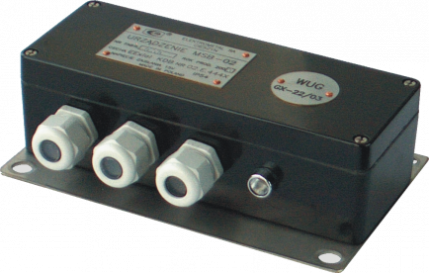

MSB-02/1 URZĄDZENIE SPRZĘGAJĄCE
Urządzenie sprzęgające MSB-02/1 stosuje się w systemach automatyzacji przenośników.
Umożliwia współpracę czujnika spiętrzenia urobku „BOCIAN-2p” z systemem automatyzacji przenośników np. ELSAP-01/2 wyposażonym w urządzenia z wejściem przystosowanym do pracy z czujnikami stykowymi UML-01/2 lub z urządzeniem blokady UBL-01/2.
- współpraca z czujnikiem spiętrzenia urobku„Bocian-2p”,
- współpraca z urządzeniem mikroprocesorowym lokalnym np. typu UML-01/2,
- współpraca z urządzeniem blokady typu UBL-01/2,
- współpraca z obwodami sterowania kategorii„ib” urządzeń dopuszczonego typu,
- sygnalizacja optyczna stanu pracy urządzenia (dioda świecąca),
- wybór przełącznikiem SW rodzaju obwodu wyjściowego.
Urządzenie MSB-02/1 pośredniczy pomiędzy czujnikiem spiętrzenia urobku typu „Bocian-2p” a systemem automatyzacji przenośników np. typu ELSAP-01/2. W stanie normalnej pracy świeci dioda LED, a zaciski wyjściowe urządzenia są zwarte. Wykrycie spiętrzenia urobku przez czujnik „Bocian-2p” powoduje rozwarcie zacisków wyjściowych, dioda LED gaśnie. Rodzaj obwodu wyjściowego (styk, styk z diodą, styk z ZRK) można wybrać przełącz- nikiem SW.
|
Napięcie zasilania (zaciski Z+, Z-) |
15V DC |
|
Pobór prądu (zaciski Z+, Z-) |
max. 50 mA |
|
Typ czujnika spiętrzenia |
„BOCIAN-2 p” z transformatorem o indukcyjności uzwojenia pier- wotnego 3,0-5,0 H |
|
Opóźnienie zadziałania |
ok. 1 sek. |
|
Rodzaje obwodu wyjściowego |
styk „czysty”, styk z diodą, styk z ZRK |
|
Średnica zewn. przewodów przyłączeniowych |
od 6 do 12 mm |
|
Odległość czujnika od urządzenia MSB-02/1 |
≤20 m |
|
Zakres temperatury pracy |
od +5°C do +40°C |
|
Wilgotność względna w temp. 40°C |
do 95 % |
|
Stopień ochrony |
IP 54 |
|
Wymiary i masa |
190 x 120 x 60 mm, 0,5 kg |
|
Parametry obwodów wejściowych |
|
|
zaciski Z+, Z- |
Ui = 15,8 V, Ii = 0,7 A, Li = 0µH, Ci = 0µF |
|
zaciski +Wn, -Wn |
Ui = 40 V, Ii = 0,3 A, Li = 0µH, Ci = 0µF, Pi = 3,3 W |
|
- RW, GND |
Uo = 15,8 V, Io = 9,2 mA, Lo = 20 mH, Co = 2 µF |
|
- WN, WN, WND |
Ui = 60 V, Ii = 0,2 mA, Pi = 3,3 W, Li = 0, Ci = 0 |
|
Nr Certyfikatu badania typu WE |
FTZÚ 04 ATEX 0269X |
|
Cecha budowy przeciwwybuchowej |
Ex I M2 Ex ib I Mb |
