WAJL-07

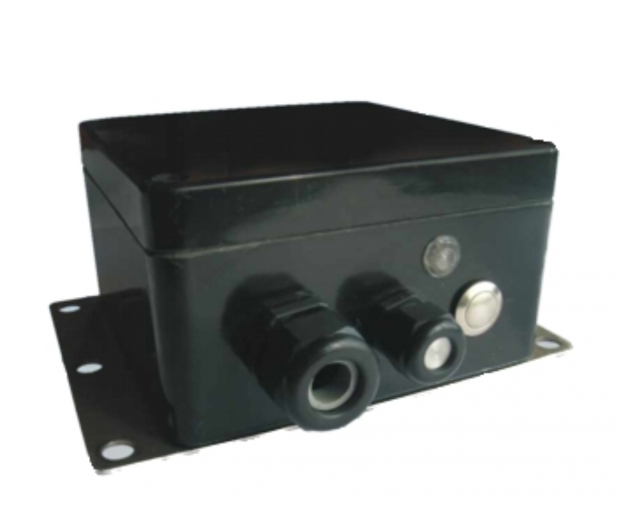

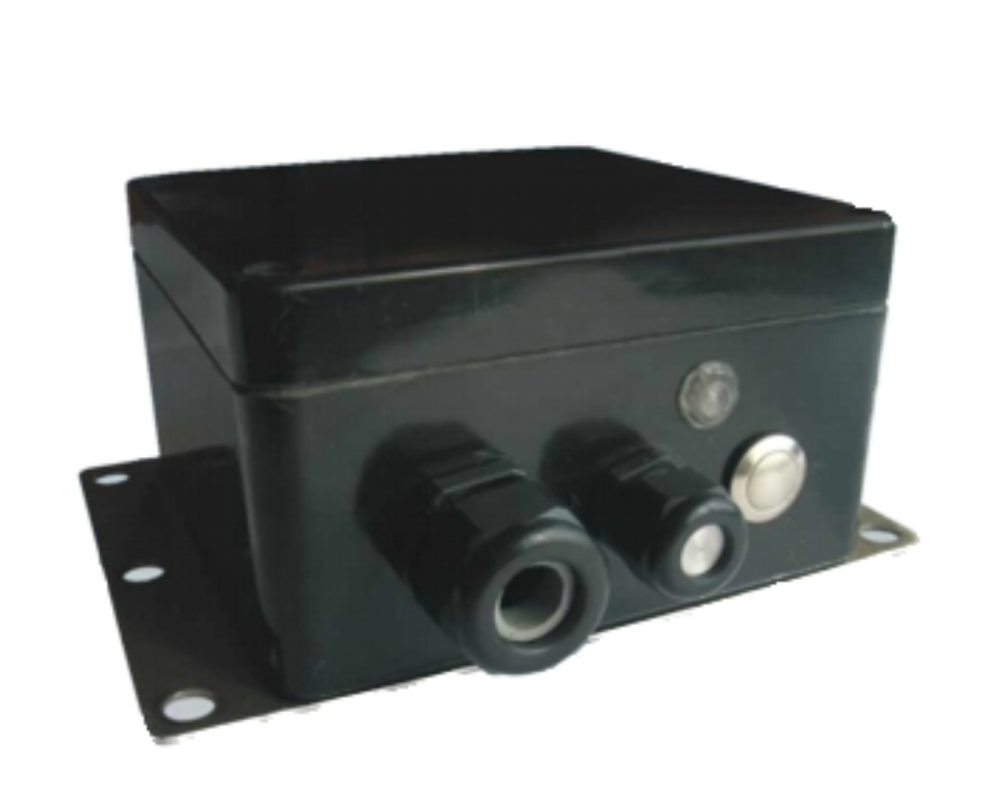

WAJL-07 WYŁĄCZNIK

Certyfikat:

Wyłącznik WAJL-07 przeznaczony jest wykrywania nadajników GLON np. zabudowanych w indywidualnej lampie górniczej. Przykładowym zastosowaniem wyłącznika może być wykrywanie obecności górników (wyposażonych w lampy z nadajnikiem GLON) jadących na przenośniku i blokada napędu przenośnika w wypadku zadziałania.

Dla wykonania WAJL-07/2 możliwe jest dołączenie dodatkowej płytki rejestratora danych pomiarowych.

Pełny opis

Urządzenie wykrywa obecność nadajnika lokacyjnego lampy i przerywa obwód sterujący, stan pracy sygnalizowany jest diodą LED. W obwodzie wyjściowym elementem wykonawczym jest przekaźnik. Posiada on dwie pary styków, co umożliwia współpracę z dwoma niezależnymi zewnętrznymi obwodami iskrobezpiecznymi.

Funkcje realizowane przez wyłącznik:

  • współpraca z układem sterowania,
  • dwa obwody wyjściowe: uniwersalnie konfigurowany, stykowy,
  • sygnalizacja optyczna stanu pracy urządzenia (dioda świecąca dwukolorowa),
  • wybór przełącznikiem rodzaju obwodu wyjściowego,
  • tryb pracy z pamięcią zadziałania wybierany przełącznikiem,
  • kasowanie pamięci zadziałania przyciskiem KAS na obudowie urządzenia
  • tryb automatycznego ustawiania zasięgu działania urządzenia.
  • możliwość dołączenia zewnętrznego przycisku kasującego pamięć zadziałania
  • możliwość  dołączenia dodatkowej płytki rejestrującej dane pomiarowe (wyk. WAJL-07/2)
  • możliwość dołączenia zewnętrznej diody sygnalizacyjnej dwukolorowej ( wyk. WAJL-07/2)
Cechy/Specyfikacja Techniczna

Nazwa parametru

Wartość (jednostka)

Nazwa urządzenia

Wyłącznik WAJL-07

Cecha budowy przeciwwybuchowej

 I M2 Ex ib I Mb

Numer certyfikatu badania typu WE

FTZU 07 ATEX 0084

Zakres temperatury otoczenia

+5 °C do +40 °C

Stopień ochrony

IP 65

Napięcie zasilania

15VDC

Pobór prądu

50 mA, 80mA dla wyk.   WAJL-07/2

Parametry obwodów wyjściowych

Ui=40V, Ii=0,2A, Pi=3,3W, Li=0, Ci=0

Rodzaje obwodu wyjściowego uniwersalnego

styk, styk z diodą, styk z ZRK

Wpusty typu

M25x1,5 i M20x1,5

Średnica zewn. przewodów przyłączeniowych

13-18 mm; 6-12mm

Wymiary

220x160x90 mm,

Masa

2,4 kg
