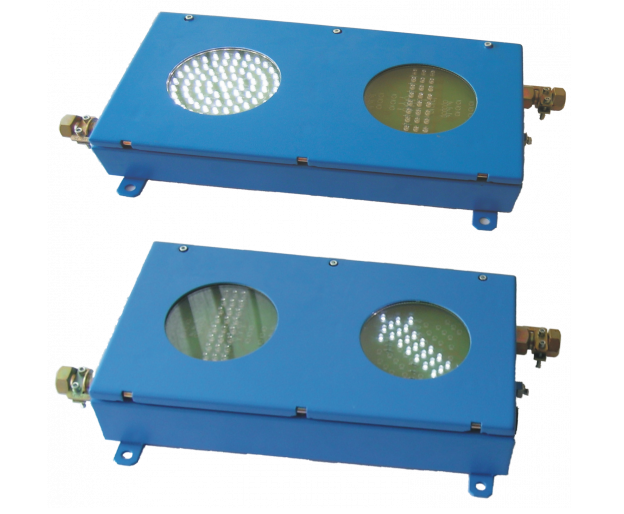

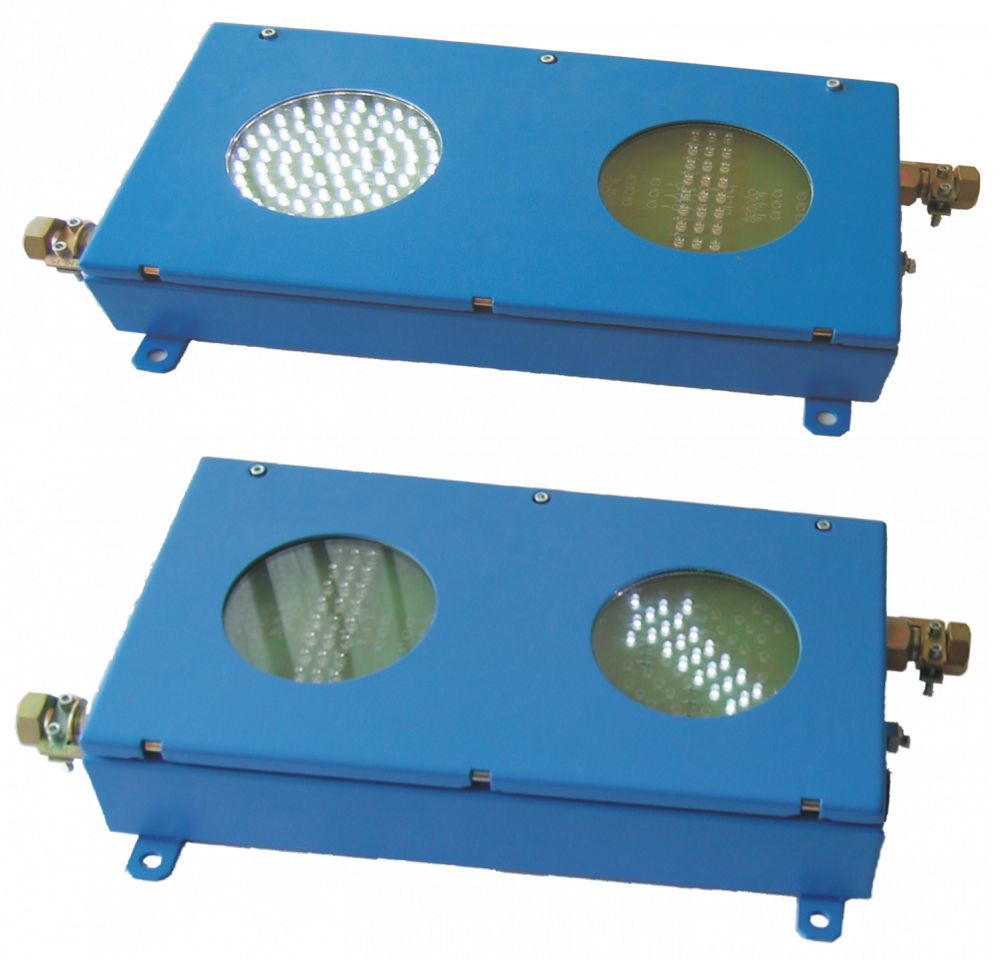

SLOGAN-SG12/10 SYGNALIZATOR GRAFICZNY

Urządzenie jest gotowe do pracy po podłączeniu do niego zasilania oraz sygnału sterującego i sygnału potwierdzenia. Sterowanie sygnalizatora odbywa  się za pośrednictwem wejścia sterującego. Jeżeli na wejście to podamy napięcie równe napięciu zasilania (11-15,8V) zaświeci się sygnał - kółko), w zależności od zamontowanych elementów. Sygnał - prostokąt zaświeci się natomiast w przypadku, gdy na wejście to podamy napięcie 0V w stosunku do masy układu lub gdy przewód sterujący ulegnie uszkodzeniu (przerwaniu).

Sygnalizator dzięki wyjściu potwierdzenia umożliwia uzyskanie informacji zwrotnej o aktualnie zaświeconym sygnale optycznym. Jeżeli zaświecony jest sygnał optyczny – prostokąt, sygnał zwrotny ma poziom równy poziomowi napięcia zasilania. W przypadku, gdy świeci się sygnał optyczny – kółko, sygnał zwrotny osiąga poziom 0V w stosunku do masy układu.
