SLOGAN-SGA/08

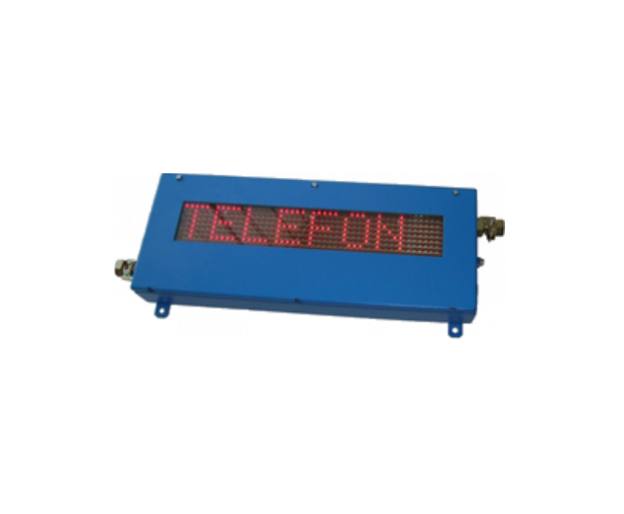

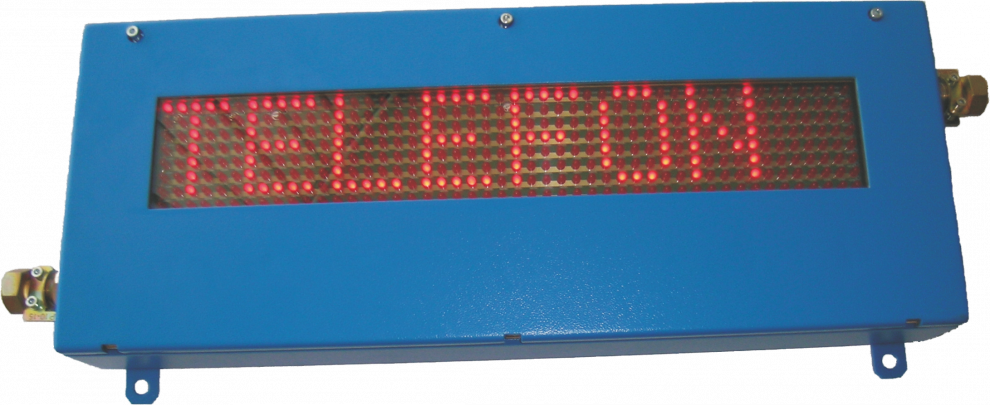

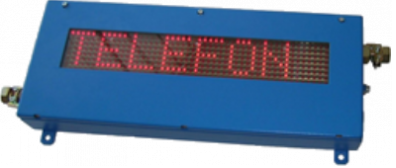

SLOGAN-SGA/08 SYGNALIZATOR GRAFICZNO-ALFANUMERYCZNY
Sygnalizator wyświetla zaprogramowane w jego pamięci komunikaty ostrzegawcze lub informacyjne.
Sygnalizator SGA/08 zapewnia wyświetlanie napisów stałych, pulsujących, przewijanych oraz prostej grafiki. Przy komunikatach krótkich, do 8 znaków włącznie, komunikat wyświetlany jest bez przewijania tekstu. Przy wyborze komunikatu dłuższego, do 64 znaków, sygnalizator wyświetla go, samoczynnie uruchamiając przewijanie tekstu. Zbiór 64 komunikatów podzielony jest na szesnaście równych grup. Wybór jednej z nich sterowany jest za pomocą mikroprzełączników umieszczonych wewnątrz obudowy. Numer komunikatu z danej podgrupy wybiera użytkownik za pośrednictwem dwóch iskrobezpiecznych styków zewnętrznych. Istnieje możliwość wyboru wyświetlanego tekstu zdalnie, przy wykorzystaniu łącza szeregowego RS485.
|
Napięcie zasilania (zaciski a, b złącza Z1) |
12 - 15,8V |
|
|
Maksymalny pobór prądu (zaciski a,b złącza Z1) |
80mA |
|
|
Ilość wyświetlanych komunikatów |
64 |
|
|
Ilość znaków wyświetlanych jednocześnie |
8 |
|
|
Ilość znaków tekstu przesuwanego |
64 |
|
|
Parametry obwodów wejściowych |
zaciski 1, 2 zaciski A B (7, 8) interfejsu RS485 (także wzmacniacza RS485) |
Ui = 15,8V, Ii = 0,7A, Li = 0, Ci = 0 Ui = 5,9V, Li = 0, Ci = 0, Uo = 5,4V, Io = 172mA, Lo = 1mH, Co = 10μF |
|
Średnica zewnętrzna przewodów przyłączeniowych |
10 do 15mm |
|
|
Przekrój żyły przewodów przyłączeniowych |
1,5mm2 |
|
|
Zakres temperatury pracy |
-5º C - +40º C |
|
|
Wilgotność względna w temp. 40° C |
do 95% |
|
|
Stopień ochrony |
IP 54 |
|
|
Zasilanie |
zasilacz Ex (ZSI-94/1) |
|
|
Gabaryty |
600 x 235 x 115mm |
|
|
Masa |
ok. 10,5 kg |
|
|
Nr Certyfikatu badania typu WE: |
FTZU 07 ATEX 0216X |
|
|
Cecha budowy przeciwwybuchowej |
I M2 Ex ib I |
|
