SLOGAN-SGA/09
SLOGAN-SGA/09 SYGNALIZATOR GRAFICZNY-ALFANUMERYCZNY

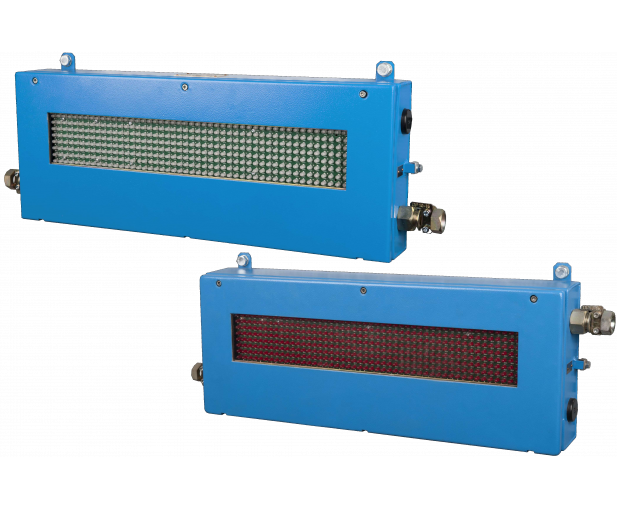

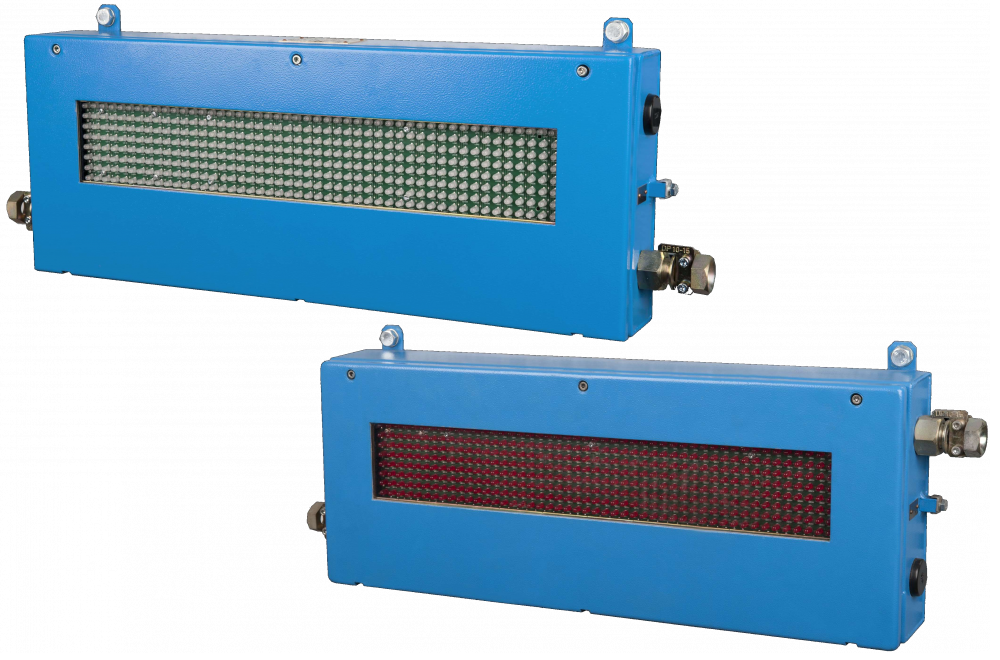

Sygnalizator Graficzno-Alfanumeryczny SLOGAN-SGA/09 wyświetla zaprogramowane w jego pamięci komunikaty ostrzegawcze lub informacyjne w trzech kolorach: czerwonym, zielonym lub żółtym

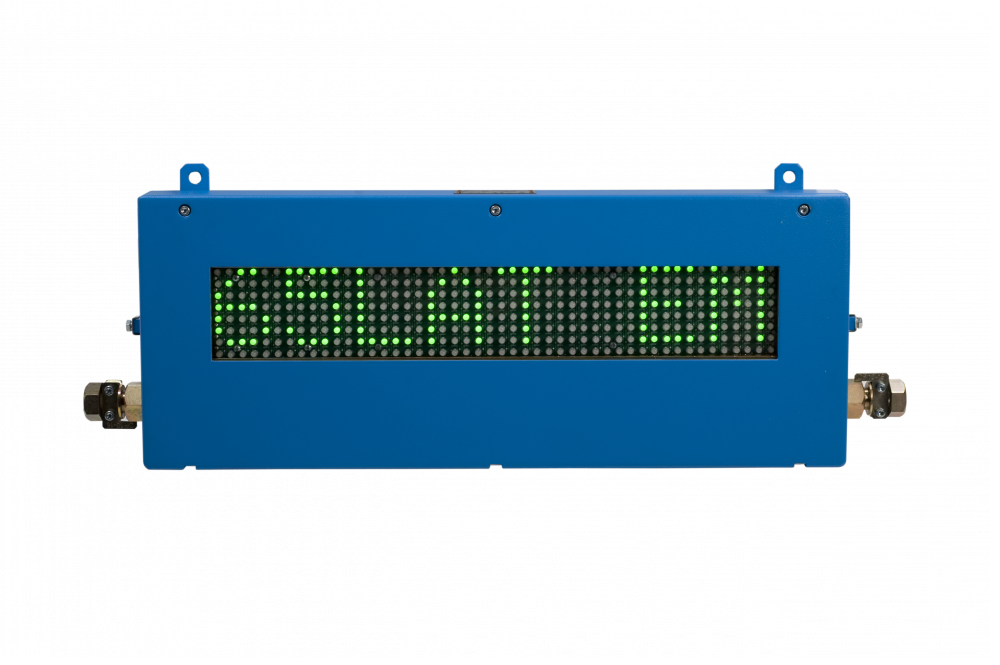

Sygnalizator SGA/09 zapewnia wyświetlanie napisów stałych, pulsujących, przewijanych oraz prostej grafiki w trzech dostępnych kolorach: czerwonym, zielonym i żółtym. Przy komunikatach krótkich, do 8 znaków włącznie, komunikat wyświetlany jest bez przewijania tekstu. Przy wyborze komunikatu dłuższego, do 64 znaków, sygnalizator wyświetla go samoczynnie uruchamiając przewijanie tekstu. Przełącznik SW4 służy do nadawaniu urządzeniu numeru identyfikacyjnego (zgodnie z rys.4). Gdy numer identyfikacyjny jest równy od zera wyboru wyświetlania jednego z 64 dostępnych komunikatów dokonuje się zdalnie przy wykorzystaniu łącza szeregowego RS485.
|
Napięcie zasilania (zaciski a, b złącza Z1) |
12 - 15,8V |
|
|
Maksymalny pobór prądu (zaciski a,b złącza Z1) |
80mA |
|
|
Ilość wyświetlanych komunikatów |
64 |
|
|
Ilość znaków wyświetlanych jednocześnie |
8 |
|
|
Ilość znaków tekstu przesuwanego |
64 |
|
|
Parametry obwodów wejściowych |
zaciski 1, 2 zaciski A B (7, 8) interfejsu RS485 (także wzmacniacza RS485) |
Ui = 15,0V, Ii = 2A, Li = 0, Ci = 0 Ui = 15,0V, Li = 07V, Ci = 0, Uo = 5,4V, Io = 172mA, Lo = 1mH, Co = 10μF |
|
Średnica zewnętrzna przewodów przyłączeniowych |
10 do 15mm |
|
|
Przekrój żyły przewodów przyłączeniowych |
1,5mm2 |
|
|
Zakres temperatury pracy |
-20º C - +40º C |
|
|
Wilgotność względna w temp. 40° C |
do 95% |
|
|
Stopień ochrony |
IP 54 |
|
|
Zasilanie |
zasilacz Ex (ZSI-94/1) |
|
|
Gabaryty |
600 x 235 x 115mm |
|
|
Masa |
ok. 10,5 kg |
|
|
Nr Certyfikatu badania typu WE |
FTZU 09 ATEX 0270X |
|
|
Cecha budowy przeciwwybuchowej |
Ex IM2 Ex ib I Mb |
|
