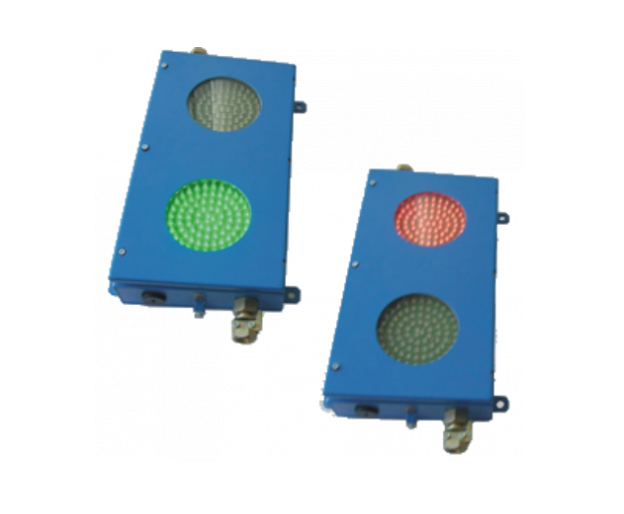

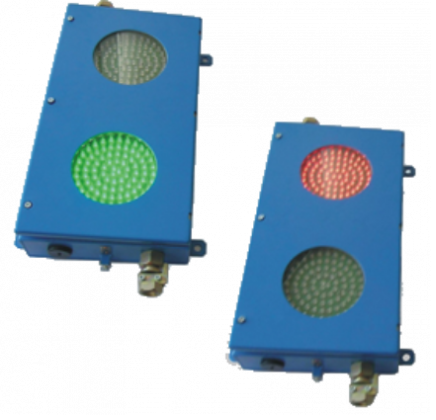

SLOGAN-SS/08 SYGNALIZATOR ŚWIETLNY
Sygnalizator wyświetla sygnały optyczne „stój” lub „jazda” na trasach kolei podziemnych.
Urządzenie jest gotowe do pracy po podłączeniu do niego zasilania oraz sygnału sterującego i sygnału potwierdzenia. Sterowanie sygnalizatora odbywa się za pośrednictwem wejścia sterującego. Jeżeli na wejście to podamy napięcie równe napięciu zasilania (11-15,8V) zaświeci się światło zielone -„jazda”. Światło czerwone -„stój”zaświeci się natomiast w przypadku, gdy na wejście to podamy napięcie 0V w stosunku do masy układu lub gdy przewód sterujący ulegnie uszkodzeniu (przerwaniu).
Sygnalizator dzięki wyjściu potwierdzenia umożliwia uzyskanie informacji zwrotnej o aktualnie zaświeconym sygnale optycznym. Jeżeli zaświecone jest światło czerwone, sygnał zwrotny ma poziom równy poziomowi napięcia zasilania. W przypadku, gdy świeci się sygnalizator zielony, sygnał zwrotny osiąga poziom 0V w stosunku do masy układu.
|
Napięcie zasilania (zaciski a, b złącza Z2) |
11 – 15,8V |
|
|
Maksymalny pobór prądu |
80mA |
|
|
Napięcie sterujące (zacisk b złącza Z1 i b Z2) |
11 – 15,8V |
|
|
Pobór prądu sterowania (zacisk b złącza Z1 i b Z2) |
20mA |
|
|
Parametry obwodów wejściowych |
zaciski 1, 2 zacisk 3 złącza P1 (wejście) zacisk 4 złącza P1 (wyjście) |
Ui = 15,8V, Ii = 0,7A, Li = 0, Ci = 0 Ui = 15,8V, Ii = 0,7A, Li = 0, Ci = 0 Uo = 15,8V, Io = 0,7A, Lo = 0, Co = 0 |
|
Średnica zewnętrzna przewodów przyłączeniowych |
6 do 12mm |
|
|
Przekrój żyły przewodów przyłączeniowych |
1,5mm2 |
|
|
Zakres temperatury pracy |
-20ºC - +40ºC |
|
|
Wilgotność względna w temp. 40° C |
do 95% |
|
|
Stopień ochrony |
IP54 |
|
|
Zasilanie |
zasilacz Ex (ZSI-94/1) |
|
|
Gabaryty |
430 x 265 x 80mm |
|
|
Masa |
ok. 8 kg |
|
|
Nr Certyfikatu badania typu WE: |
FTZU 07 ATEX 0217X |
|
|
Cecha budowy przeciwwybuchowej |
Ex I M2 Ex ib I |
|
