RKS-1

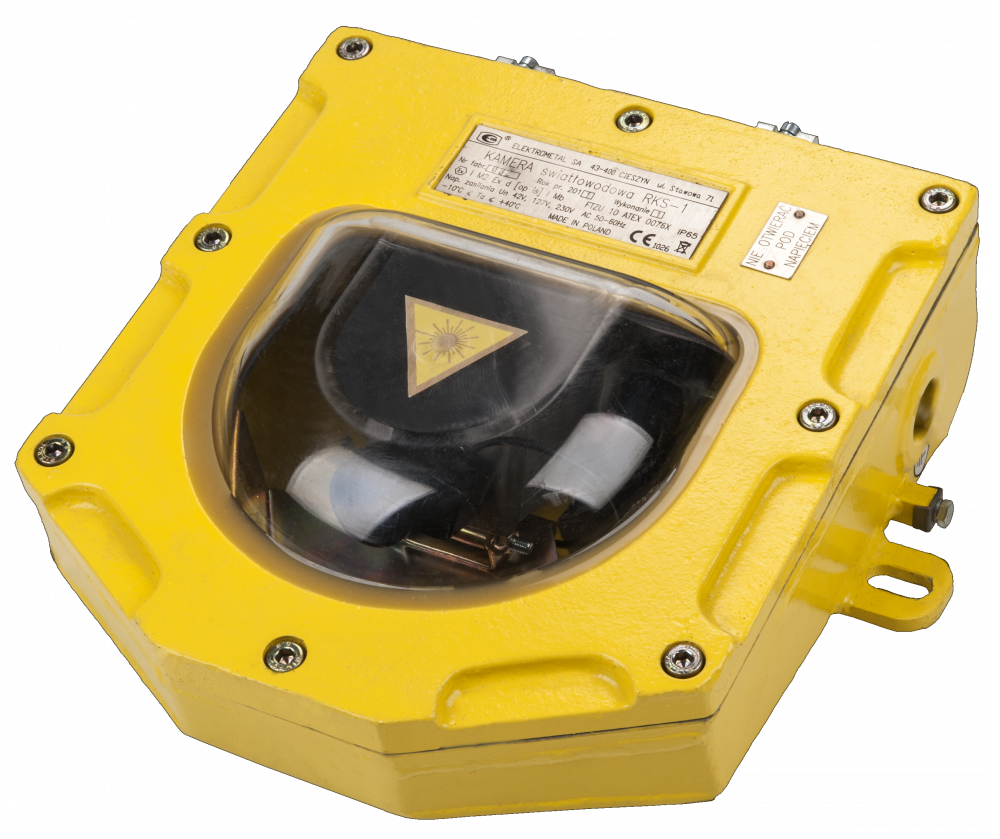

KAMERA RKS-1
Kamera światłowodowa typu RKS-1 stosowana jest w wyrobiskach podziemnych zakładów górniczych:
Kamera typu RKS-1 produkowana jest w czterech wersjach różniących się wyjściem sygnału video.
Wyjście, w zależności od potrzeb klienta, dostosowane jest do światłowodu jednomodowego, wielomodowego lub do przewodu analogowego (skrętki lub kabla koncentrycznego). Każda wersja jest wyposażona w kamerę przemysłową K2 TECH. Kamera w wyk. 4 umożliwia współpracę z komputerem EMPC-08 w wyk. 3/2. Kamera w wyk. 2 umożliwia współpracę między innymi z komputerem EMPC-08 wyk. 4/3.
Oznaczenia poszczególnych wykonań kamery RKS-1:
- Kamera typ RKS-1 wyk. 1 – wyjście: światłowód jednomodowy (konwerter IFS -złącze ST),
- Kamera typ RKS-1 wyk. 2 – wyjście: analogowe - skrętka teletechniczna lub kabel koncentryczny,
- Kamera typ RKS-1 wyk. 3 – wyjście: światłowód wielodomowy (konwerter IFS -złącze ST),
- Kamera typ RKS-1 wyk. 4 – wyjście: światłowód jednomodowy (konwerter RFoG -złącze SC).
|
Znamionowe napięcie zasilania |
42V, 133V, 230V AC |
|
Częstotliwość napięcia zasilającego |
50-60Hz |
|
Prąd znamionowy |
250mA/42V 55mA/133V 47mA/230V |
|
Stopień ochrony |
IP 65 |
|
Wpust kablowy |
WKW 17-23, 6-12 |
|
Maksymalny przekrój żył |
4mm2 |
|
Wyjście |
światłowodowe jednomodowe (konwerter IFS VT4030M), wielomodowe (konwerter IFS VT4010M) lub wyjście analogowe (separator BARTEC SSW-1/1) |
|
Złącze |
|
|
Zakres temperatury otoczenia |
-10°C do 40°C |
|
Wilgotność dopuszczalna (w temp. +35°C) |
do 95% |
|
Masa |
16kg |
|
Wymiary zewnętrzne |
280 x 305 x 140 mm |
|
Nr Certyfikatu badania typu WE: |
FTZU 10 ATEX 0076 X |
|
Cecha budowy przeciwwybuchowej |
<Ex> I M2 Ex db [ia Ma] I Mb <Ex> I M2 Ex db [op is Ma] I Mb |
