ISR-87/1

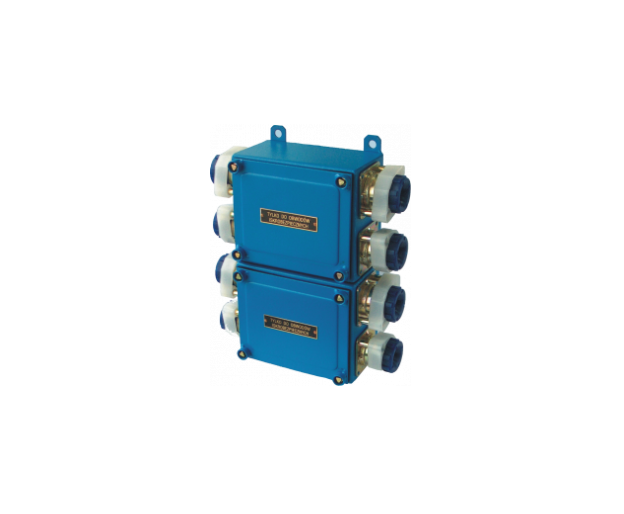

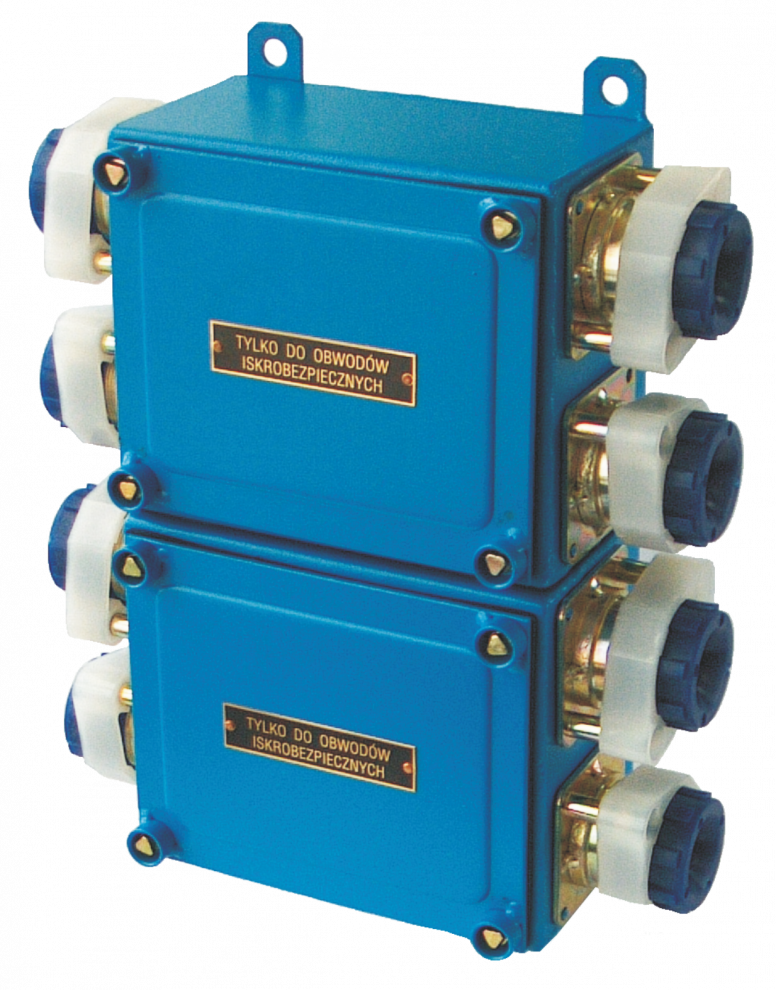

ISR-87/1 SKRZYNKA ROZGAŁĘŹNA
Skrzynka rozgałęźna ISR-87/1 przeznaczona jest do stosowania w zakładach wydobywczych, w pomieszczeniach o dowolnej koncentracji metanu.
Umożliwia wykonanie połączeń rozgałęźnych w instalacjach iskrobezpiecznych.
Skrzynka rozgałęźna wykonywana jest w dwóch następujących wersjach:
- 28 zacisków (skrzynka pojedyncza)
- 56 zacisków (skrzynka podwójna).
Zastosowanie końcówek lutowniczych połączonych elektrycznie z zaciskami listwy przyłączeniowej determinuje wykonanie stałych połączeń wyłącznie na powierzchni kopalni.
|
|
ISR-87/1-28 |
ISR-87/1-56 |
|
Napięcie znamionowe |
60 V DC |
|
|
Prąd maksymalny |
4 A |
|
|
Stopień ochrony |
IP 54 |
|
|
Parametry obwodów |
Ui = 60 V, Ii = 4 A, Pi = 25 W, Li = 0, Ci = 0 |
|
|
Zakres temperatur pracy |
od -20°C do +40°C |
|
|
Typ zacisków |
specjalny |
|
|
Dopuszczalny przekrój przewodów |
od 0,35 do 2,5 mm2 |
|
|
Ilość zacisków |
28 |
56 |
|
Ilość wpustów kablowych |
3 lub 4 |
6 lub 8 |
|
Średnica zewnętrzna przewodu |
14 – 21 mm |
|
|
Wymiary |
205 x 290 x 120 mm |
360 x 290 x 120 mm |
|
Masa |
4,7 kg |
9,1 kg |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0077 |
|
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma |
|
