ISR-94/1

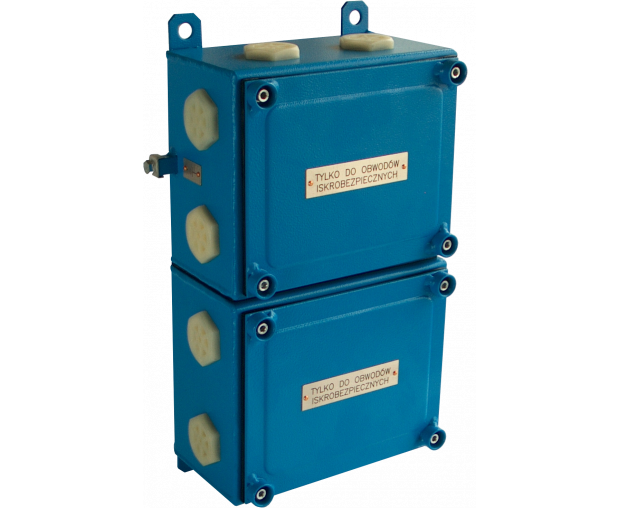

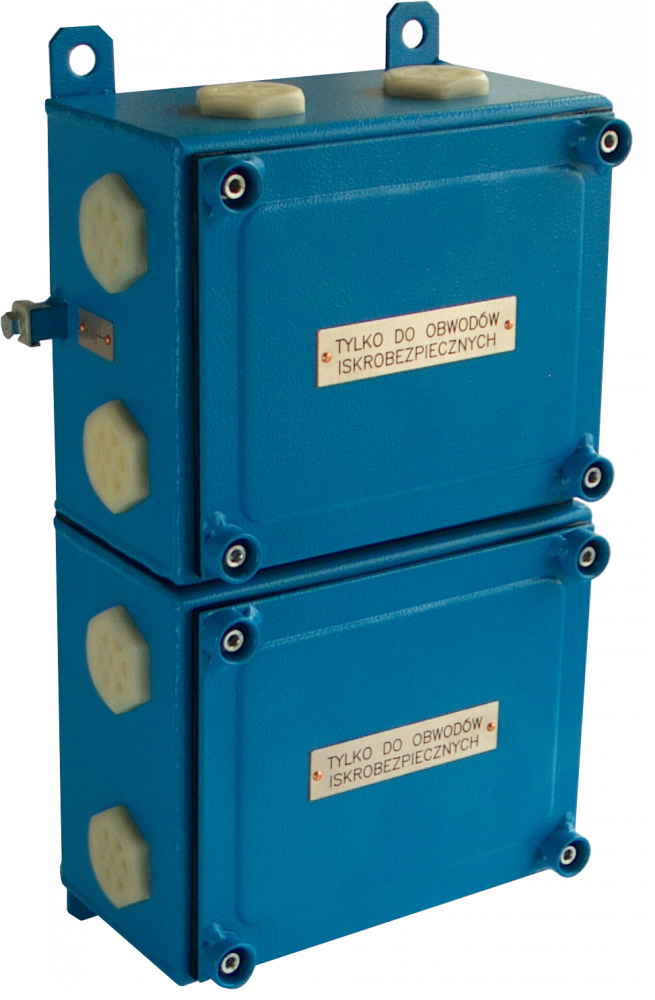

ISR-94/1 SKRZYNKA ROZGAŁĘŹNA
Certyfikat:
Skrzynka rozgałęźna ISR-94/1 stosowania jest w zakładach wydobywczych.
Umożliwia wykonanie połączeń rozgałęźnych w instalacjach iskrobezpiecznych.
Pełny opis
Skrzynka rozgałęźna wykonywana jest w dwóch następujących wersjach:
- 28 zacisków (skrzynka pojedyncza),
- 56 zacisków (skrzynka podwójna).
Zastosowanie końcówek lutowniczych połączonych elektrycznie z zaciskami listwy przyłączeniowej determinuje wykonanie stałych połączeń wyłącznie na powierzchni kopalni.
Cechy/Specyfikacja Techniczna
| ISR-94/1-28 | ISR-94/1-56 | |
|
Napięcie znamionowe |
60 V | |
|
DC Prąd maksymalny |
4 A | |
|
Stopień ochrony |
IP 54 | |
|
Parametry obwodów |
Ui = 60 V, Ii = 4 A, Pi = 25 W, Li = 0, Ci = 0 | |
|
Zakres temperatur pracy |
od -20°C do +40°C | |
|
Dopuszczalny przekrój przewodów |
0,35 do 2,5 mm2 |
|
|
Wpusty kablowe |
DP 6-10, DP 10-15, DP 14-21 | |
|
Ilość zacisków |
28 | 56 |
|
Ilość otworów pod wpusty kablowe |
6 | 12 |
|
Wymiary: bez wpustów |
215 x 205 x 120 mm | 230 x 365 x 120mm |
|
z wpustami |
345 x 250 x 120 mm | 345 x 455 x 120mm |
|
Masa |
3,4 kg | 6,5 kg |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0076 | |
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma | |
