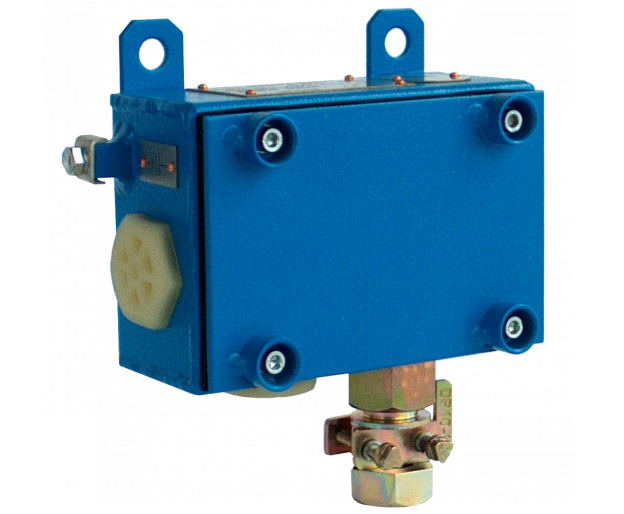

IS-95/1 ISKROBEZPIECZNA SKRZYNKA
Skrzynka iskrobezpieczna IS-95/1 stosowana jest w podziemnych zakładach górniczych.
• umożliwia współpracę urządzenia kontroli obwodów UKO-95/1 i urządzenia kontroli styków UKS-95/1 z kontrolowanymi urządzeniami, w których nie ma możliwości zabudowy zespołu rezystorów końcowych ZRK,
• umożliwia wykonanie połączeń rozgałęźnych w instalacjach iskrobezpiecznych.
Skrzynka może znaleźć zastosowanie również poza przemysłem wydobywczym.
|
Napięcie znamionowe |
60 V DC |
|
Prąd maksymalny |
4 A |
|
Stopień ochrony |
IP 54 |
|
Zakres temperatur pracy |
od +5°C do +40°C |
|
Zespół rezystorów końcowych |
ZRK 87.220 |
|
Ilość zacisków |
16 sztuk |
|
Dopuszczalny przekrój przewodów |
o,35 do 2,5 mm2 |
|
Ilość otworów pod wpusty |
4 sztuki |
|
Wymiary zewnętrzne bez wpustów |
175 x 130 x 82 mm |
|
Masa bez wpustów |
1,5 kg |
|
Parametry obwodów: |
|
|
- zaciski 5-16 |
Ui = 60 V, Ii = 4 A, Pi = 25 W, Li = 0, Ci = 0 |
|
- zaciski 1-4 |
Ui = 24 V, Ii = 14 mA, Ci = 0, Li = 0 |
|
Nr Certyfikatu badania typu WE: |
FTZÚ 04 ATEX 0079 |
|
Cecha budowy przeciwwybuchowej |
I M1 Ex ia I Ma |
