SRU-XX/XXX

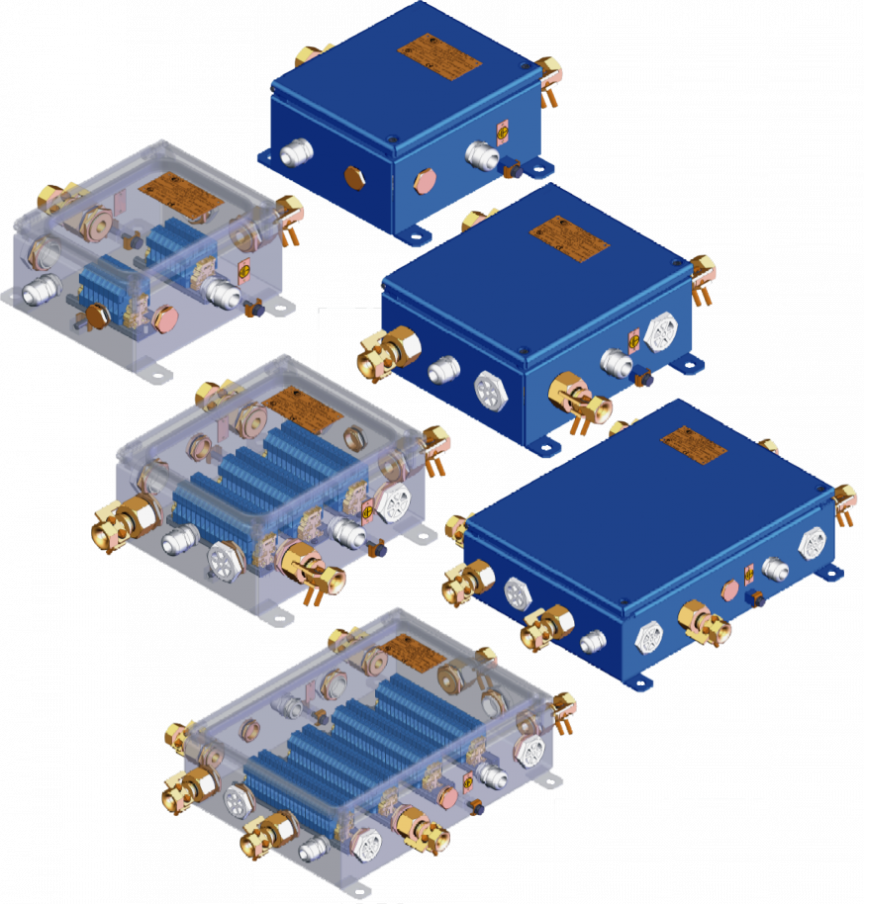

SRU-xx/xxx SKRZYNKA ROZDZIELCZA UNIWERSALNA
Skrzynki rozdzielcze uniwersalne typu SRU xx/xxx przeznaczone są do łączenia kabli i przewodów w obwodach iskrobezpiecznych. Skrzynki rozdzielcze typu SRU mogą łączyć obwody dowolnych urządzeń, jeżeli obwody te są wykonane jako iskrobezpieczne klasy, co najmniej ib.
Skrzynka SRU-31/S umożliwia wykonanie połączeń w instalacjach światłowodowych.
|
|
SRU 31/xxx |
SRU 21/xxx |
SRU 11/xxx |
SRU 31/Sxx |
|
Gabaryty: |
||||
|
- szerokość (mm), |
34 |
225 |
190 |
340 |
|
- długość (mm), |
250 |
190 |
155 |
250 |
|
- głębokość (mm) |
80-120 |
80-120 |
80-120 |
max.150 |
|
Ilość tulei do montażu osłony kabla optoteletechnicznego |
- |
- |
- |
max 4 |
|
Ilość zacisków 0,5-4 mm2 (szt) |
max. 88 |
max. 40 |
max. 20 |
- |
|
Wpusty kablowe (szt): |
||||
|
- typ DP xx, |
18 |
12 |
8 |
4 |
|
- typ z gwintem metrycznym |
24 |
18 |
12 |
4 |
|
Ilość kaset KSP (dot. SRU-31/S |
- |
- |
- |
1 |
|
Masa - bez wpustów |
5,8kg |
3,5kg |
2,8kg |
5,8kg |
|
Zakres temperatury pracy |
od -20˚C do +40˚C |
|||
|
Stopień ochrony |
IP 65 |
|||
|
Napięcie Ui - dla pojedynczego obwodu |
60V DC | |||
|
Prąd Ii - dla pojedynczego obwodu |
4A |
|||
|
Moc Pi - dla pojedynczego obwodu |
40W |
|||
|
Indukcyjność Li (dla dowolnego zacisku) |
pomijalna | |||
|
Pojemność Ci (dla dowolnego zacisku) |
pomijalna |
|||
|
Nr Certyfikatu badania typu WE: |
FTZÚ 05 ATEX 0306 | |||
|
Cecha budowy przeciwwybuchowej |
Ex I M1 Ex ia I Ma |
|||
