USR-07 UNIWERSALNA SKRZYNKA ROZGAŁĘŹNA

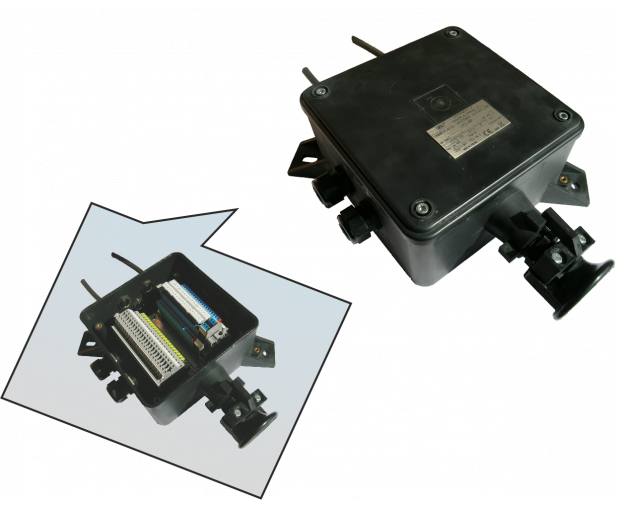

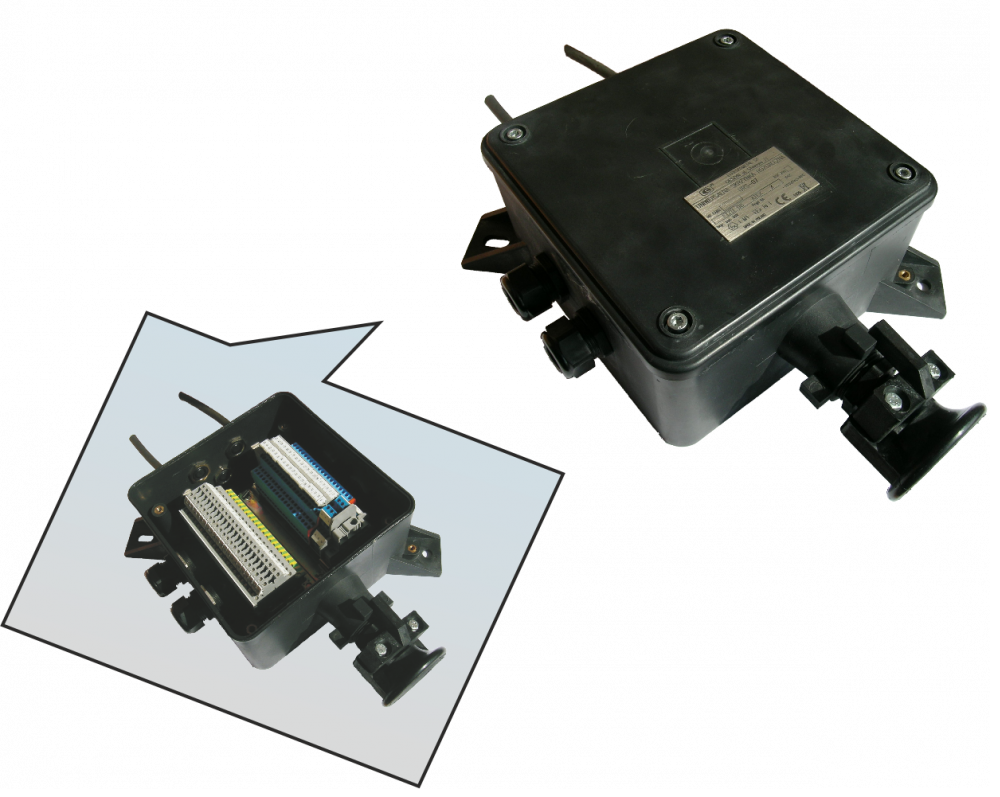

Skrzynka rozgałęźna USR-07 umożliwia wykonanie połączeń przelotowych i rozgałęźnych w iskrobezpiecznych obwodach instalacji teletechnicznych, sygnalizacyjnych, pomiarowych i sterowniczych.
Uniwersalna skrzynka rozgałęźna typu USR-07 umożliwia wykonanie połączeń zarówno przelotowych, jak i rozgałęźnych w iskrobezpiecznych obwodach instalacji teletechnicznych, sygnalizacyjnych, pomiarowych i sterowniczych. Obwody te powinny być wykonane, jako iskrobezpieczne klasy co najmniej ib.
Wyposażenie skrzynki w złącza zaciskowe i dławnice kablowe jest dowolne i uzależnione od potrzeb danego układu oraz życzeń potencjalnego użytkownika. Jedynymi ograniczeniami są wzajemne odległości pomiędzy dławnicami kablowymi w ściance korpusu, ścianką i podstawą montażową i wynikające z tego maksymalne, dopuszczalne obsadzenie podstawy montażowej segmentami złączy zaciskowych.
Nie obniżając bezpieczeństwa przeciwwybuchowego i bez wymagań zmiany warunków dopuszczenia, skrzynkę USR-07 można stosować w miejsce innych skrzynek pracujących w obwodach iskrobezpiecznych.
Połączenie ma być wykonane zgodnie z zasadami budowy przeciwwybuchowej i odpowiednimi normami systemowymi..
| Typ dławnic kablowych | Średnice zewn. przewodów i kabli {mm} | Ilość dławnic kablowych w ściance bocznej *1 |
|||||
| 0 | 1 | 2 | 3 | 4 | 5 | ||
| PG 7; M12x1,25(1,5) | 2 ÷ 5; 3 ÷ 6,5 | 0 | m1 | m2 | m3 | m4 | m5 |
| PG 9; M16x1,5 | 2,5 ÷ 7,5; 5 ÷ 10 | 0 | n1 | n2 | n3 | n4 | n5 |
| PG 11; | 5 ÷ 11; | 0 | o1 | o2 | o3 | o4 | o5 |
| PG 13,5; M20x1,5; | 7 ÷ 13; 6 ÷ 12; | 0 | p1 | p2 | p3 | p4 | p5 |
| PG 16; M25x1,5 | 9 ÷15; 13 ÷ 18 | 0 | r1 | r2 | r3 | r4 | |
| PG 21; DP(6-10;10-15;14-21) M32x1,5 | 15 ÷ 21, 6 ÷ 21; 18 ÷ 25 | 0 | s1 | s2 | s3 | ||
| PG 29; M40x1,5 | 18 ÷ 28; 22 ÷ 32 | 0 | t1 | t2 | |||
| Korpus z wpustem fabrycznym | 15 ÷20 | k - po jednym wpuście na wybranych sciankach | |||||
*1 – przyjęte jest, że na jednej bocznej ściance są zabudowane dławnice tego samego typu.
Sposób oznaczania skrzynki jest następujący: USR-07/w/x/y/z/, gdzie:
- w – ilość dławnic kablowych na ściance 1
- x - ilość dławnic kablowych na ściance 2
- y - ilość dławnic kablowych na ściance 3
- z - ilość dławnic kablowych na ściance 4
Przykład: USR-07/m4/n3/0/t1 i oznacza to:
- USR-07 – uniwersalna skrzynka rozgałęźna i rok jej dopuszczenia
- m4 – cztery wybrane dławnice kablowe na ściance 1
- n3 - trzy wybrane dławnice kablowe na ściance 2
- 0 - brak dławnic kablowych na ściance 3
- t1 - jedna wybrana dławnica kablowa na ściance 4
| Stopień ochrony | IP 65 | |
| Maksymalne parametry wejściowe | Max. Ui | 60V |
| Prąd Ii | 4A | |
| Moc Pi Pojemność Ci Indukcyjność Pi |
40 W 0 0 |
|
| Zakres temperatur pracy | od -10°C do +40°C | |
| Wilgotność względna | do 93% | |
| Dławnice kablowe | typ Pg 13.5 lub –M20x1,5 | max 20 szt. |
| typ Pg 16 lub– M25x1,5 | max 16 szt. | |
| typ Pg 21; D P6-10,(10-15;14-21) lub M32x1,5 | max 12 szt. | |
| typ Pg 29 lub M40x1,5 | max 8 szt. | |
| wpusty fabr. w ściankach skrzynki | max 4 szt. (po 1 na ściance) | |
| Ilość zacisków | max. 120 | |
| Wymiary: (dł x szer x wys) | 210 x 210 x 117 mm | |
| Masa maksymalna (bez łączówek) | 2 kg | |
| Nr Certyfikatu badania typu WE: | FTZÚ 08 ATEX 0045 | |
| Cecha budowy przeciwwybuchowej | Ex I M1 Ex ia I |
